Backljus & markbelysning för lastbilar – LED-guide
Viktiga slutsatser – markbelysning och backljus för lastbilar
- → Backljus på lastbilar och entreprenadfordon måste uppfylla ECE R23-standarden och ge tillräcklig belysning utan att blända.
- → LED-backljus ger upp till 3× snabbare reaktionstid jämfört med glödlampor – kritiskt vid backning i trånga utrymmen.
- → Markbelysning (undercarriage lights) är tillåtet som arbetsbelysning men får inte användas under körning på allmän väg.
- → IP67-klassning eller högre är ett minimikrav för backljus och markbelysning på tunga fordon och maskiner.
Varje år inträffar hundratals olyckor på svenska byggarbetsplatser och i logistikmiljöer där tunga fordon manövreras i trånga utrymmen. En stor andel av dessa hade kunnat undvikas med rätt belysningslösning. Backljus och markbelysning på lastbilar, grävmaskiner och andra entreprenadfordon handlar inte bara om att lysa upp – det handlar om att skydda liv. I den här guiden går vi igenom allt du behöver veta om krav, placering och rätt LED-val.
Vad säger svenska regler om backljus på lastbilar och tunga fordon?
Backljus på tunga fordon regleras av ECE-förordning R23 och svensk fordonslagstiftning (VVFS). Alla fordon med en totalvikt över 3 500 kg måste ha minst ett godkänt backljus. Fordon med en bredd över 2 100 mm ska ha två backljus. Ljusstyrkan får vara mellan 40 och 300 candela (cd).
Svenska Transportstyrelsen hänvisar till ECE-reglementet för belysning, vilket innebär att alla backljus – oavsett om de är original eller eftermonterade – måste bära E-märkning. Detta gäller för lastbilar, bussar, släpvagnar, semitrailers och tunga entreprenadfordon som trafikerar allmän väg.
För fordon som uteslutande används inom inhägnade områden som byggarbetsplatser, hamnar och terminaler är kraven något annorlunda, men rekommendationen är alltid att följa vägtrafikreglerna som minimumstandard för att garantera säkerheten.
Krav på backljus – snabb översikt
| Fordonstyp | Antal backljus | Ljusstyrka | Krav |
|---|---|---|---|
| Lastbil under 2 100 mm bred | Minst 1 st | 40–300 cd | ECE R23, E-märkt |
| Lastbil över 2 100 mm bred | Minst 2 st | 40–300 cd | ECE R23, E-märkt |
| Semitrailer / påhängsvagn | 1–2 st | 40–300 cd | ECE R23, E-märkt |
| Entreprenadmaskin (off-road) | Rekommenderas 2 st | Valfri för arbetsbruk | IP67+, robust LED |
Varför är LED det bästa valet för backljus på tunga fordon?
LED-backljus tänds på under 0,2 millisekunder – upp till 200 gånger snabbare än glödlampor. Vid backning med 5 km/h innebär det att fordonet hinner röra sig nästan 3 cm mindre innan bakåtgående trafik och fotgängare reagerar. I trånga logistikytor och på byggarbetsplatser kan de centimetrarna vara avgörande.
Utöver den snabba reaktionstiden erbjuder LED-backljus en rad praktiska fördelar för tunga fordon som opererar i krävande miljöer:
- ✓Lång livslängd: En kvalitets-LED-enhet håller 30 000–50 000 timmar, jämfört med 1 000–2 000 timmar för en halogenlampa. För lastbilar som körs dygnets alla timmar är detta enormt kostnadseffektivt.
- ✓Vibrationsbeständighet: Byggarbetsplatser och ojämna skogsvägar skakar sönder traditionella glödlampor. LED har inga glödtrådar och klarar kraftiga vibrationer utan att gå sönder.
- ✓Energieffektivitet: LED förbrukar 70–80% mindre energi än halogenlampor med samma ljusutbyte. Mindre belastning på generatorn – viktigt på fordon med många elektriska system.
- ✓Bättre synlighet i dåliga väderförhållanden: LED ger ett vitare, klarare ljus (ofta 5 000–6 500 K) som syns bättre i snö, regn och dimma – typiska svenska förhållanden.
Hur ska backljus och markbelysning placeras på lastbilar och entreprenadfordon?

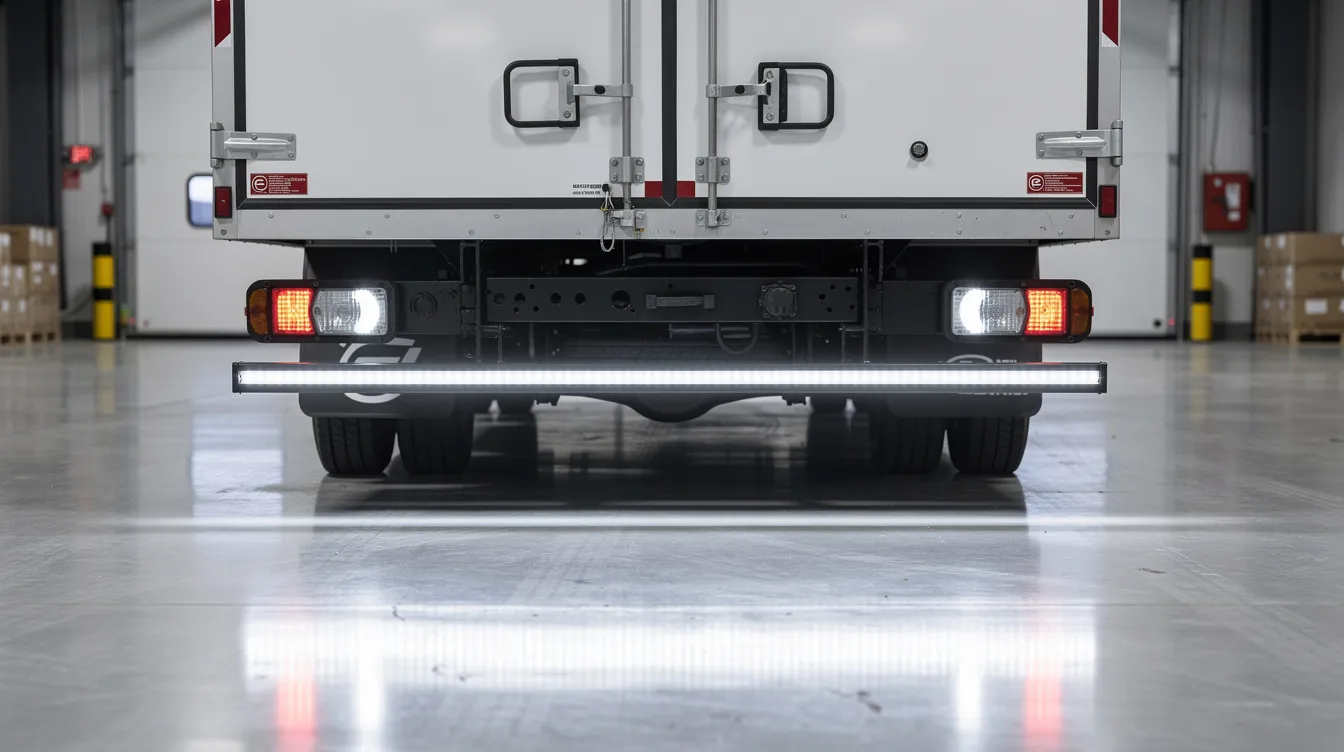

Backljus ska monteras mellan 250 mm och 1 200 mm från marken, symmetriskt placerade på fordonets bakre del. På lastbilar bredare än 2 100 mm ska de sitta så nära kanterna som möjligt. Markbelysning monteras oftast 150–400 mm från marken och riktas nedåt mot underredet eller marken direkt under och bakom fordonet.
Backljus – monteringshöjd och vinkel
Monteringshöjden är reglerad för att säkerställa att backljuset syns av både höga och låga fordon samt fotgängare. På en typisk lastbil med hög flak monteras backljusen ofta i stötfångaren eller i en separat ljuslykta på rampstolparna. Tänk på att belysningsvinkeln spelar roll – backljuset ska lysa rakt bakåt med minst 15° uppåt och 5° nedåt för att vara effektivt.

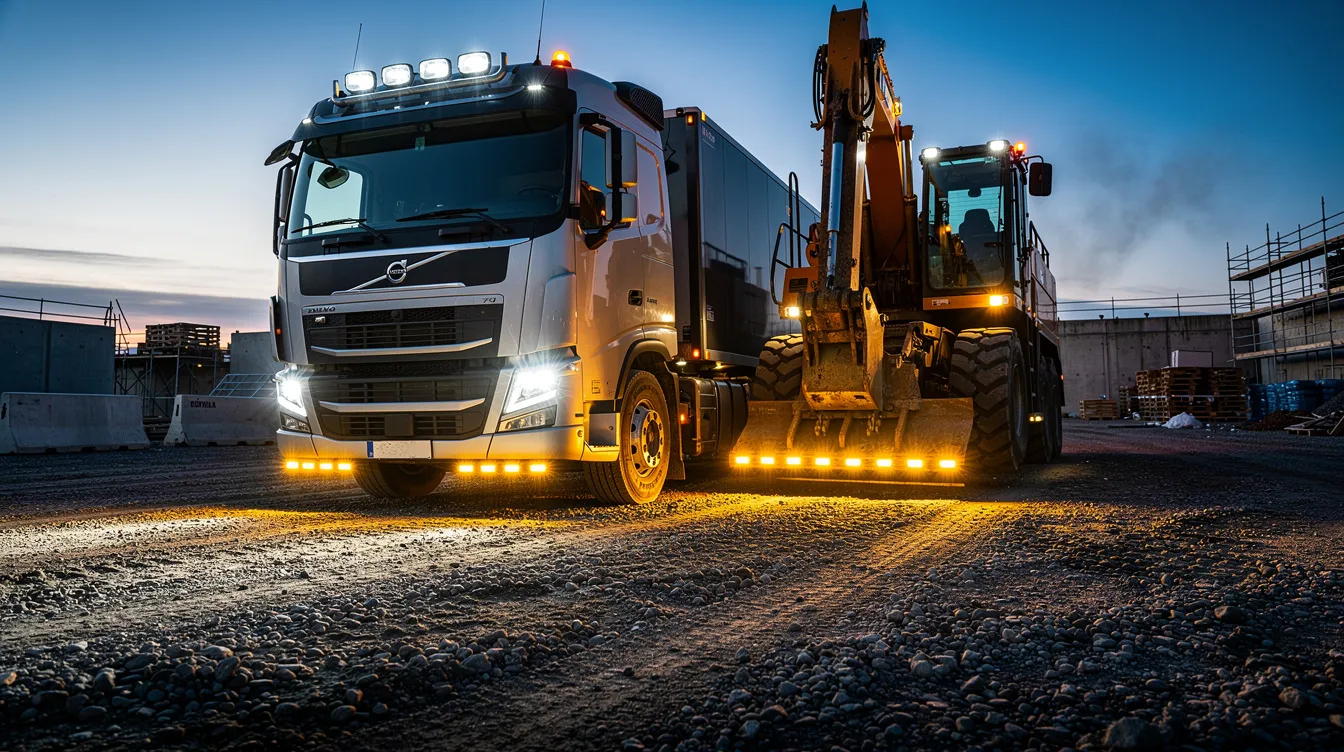

Markbelysning – vad är det och när används det?
Markbelysning, eller "undercarriage lights", är LED-ljus som monteras på underredet eller runt hjulbågarna för att belysa marken direkt under och runt fordonet. På lastbilar och entreprenadmaskiner används det primärt som:
- ▸Arbetsbelysning vid lastning/lossning: Illuminerar marken under bakre flak eller tippkorg, vilket minskar risken att personal trampar snett på mörka arbetsplatser.
- ▸Hinderdetektering: Lyser upp stenar, kablar, pallkanter och andra hinder som annars är osynliga för föraren under backning.
- ▸Säkerhetsbelysning på byggarbetsplatser: Skapar en belyst zon runt fordonet så att maskinförare och omkringvarande personal ser varandra bättre.
- ▸Serviceutrymmen och terminaler: I mörka godsterminaler och verkstäder ger markbelysning föraren en känsla för fordonets kontur i förhållande till ramper och väggar.
⚠️ Viktigt: Markbelysning och trafiklagstiftning
Markbelysning i dekorativt eller blått/rött/grönt utförande är förbjudet på allmän väg i Sverige. Vit eller gul arbetsbelysning riktad nedåt är tillåten som arbetsljus men ska kopplas till ett reläsystem som automatiskt stänger av dem när fordonet är i rörelse. Kontrollera alltid med besiktningstekniker innan installation.
Vilka tekniska specifikationer ska du välja för LED backljus och markbelysning?
För tunga fordon och entreprenadmaskiner i svenska förhållanden bör du välja LED-enheter med IP67-klassning som minimum, arbetstemperatur ner till –40°C, och en ljusstyrka på minst 1 500–3 000 lumen för markbelysning. Välj alltid E-märkta enheter för backljus som används på allmän väg.
IP-klassning – varför det är kritiskt
Fordon på svenska byggarbetsplatser och skogsindustrianläggningar utsätts för extrem smuts, vatten, is och kemikalier. IP-klassningen talar om hur väl en enhet är skyddad:
| IP-klass | Skydd mot vatten | Rekommendation |
|---|---|---|
| IP65 | Vattenstråle från alla håll | Miniminivå för lastbilar |
| IP67 | Nedsänkning 30 min / 1 m djup | Rekommenderas för tunga fordon |
| IP68 | Kontinuerlig nedsänkning | Optimal för markbelysning och grävmaskiner |
| IP69K | Högtrycks- och ångtvätt | Bästa valet för fordon som spolas dagligen |
Lumen, candela och färgtemperatur – vad betyder det för dig?
Många förvirrar lumen och candela. Enkelt förklarat: lumen (lm) mäter den totala mängden ljus som en lampa avger, medan candela (cd) mäter ljusets intensitet i en specifik riktning. För backljus är candela det relevanta måttet (reglerat till 40–300 cd). För markbelysning och arbetsljus är lumen mer relevant.
- ✓Backljus LED: 80–200 cd är optimalt – starkt nog att synas men inte så starkt att det bländar bakomvarande trafik.
- ✓Markbelysning arbetsljus: 1 500–4 000 lumen ger tillräcklig belysning av ett område på 3–5 meters radie runt fordonet.
- ✓Färgtemperatur: 5 000–6 000 K (kall vit) ger bäst kontrast och synlighet. Undvik under 4 000 K (varmvitt) för arbetsbelysning utomhus – det ger sämre skärpa i detaljer.
Hur väljer du rätt LED-system för din lastbil eller maskin?
Välj LED-system baserat på tre faktorer: fordonstyp och användningsmiljö, vilka lagkrav som gäller (E-märkning för vägtrafik), och driftsförhållanden som temperaturextremer, damm och högtryckstvätt. En hjullastarförare i norra Sverige behöver ett helt annat system än en terminaldragare i Göteborg.
Specifika rekommendationer per fordonstyp
🚛 Långtradare och semitrailers
Prioritera E-märkta LED-backljus med IP67, vibrationsbeständigt hölje och integrerad värmeavledning. Välj enheter med inbyggd lastkompensering om lastbilen har variabel lastningshöjd (tipp eller lyftbak).
🏗️ Grävmaskiner och hjullastare
Välj IP68 eller IP69K för maskiner som arbetar i leriga och dammiga miljöer. Markbelysning med breda spridningsvinklar (120°+) ger bättre överblick vid grävning nära kanter. Stötsäkrat glas (polykarbonat) är ett måste.
🚜 Dumpers och tippbilar
Kombinera standardbackljus (E-märkt) med separat markbelysning kopplad till tipphydrauliken. När tippen höjs aktiveras markbelysningen automatiskt och belyser landningsytan. Välj enheter med 10–30V tolerans för 24V-system.
📦 Distributionsbilar och skåpbilar
Fokus på backljus med bred horisontell spridning och integrerade backvarningssystem. LED-markbelysning under bakdörrar gör lastning och lossning säkrare i mörka lastkajer och bakgårdar.
Var ska du montera extra markbelysning och arbetsljus bakåt?
Monteringsplacering är avgörande för att få ut maximalt värde av din LED-markbelysning. Fel placering ger döda vinklar och förloradt ljus. Följ dessa riktlinjer för optimal täckning:
-
1
Montera strax innanför hjulbågarna (bakaxel) Ger belysning av området direkt vid bakhjulen – den mest kritiska zonen vid manövrering på trång yta.
-
2
Stötfångare eller rampkant, riktat nedåt i 45° Belyser marken 0,5–2 meter bakom fordonet. Effektivt för att se backkant, kablar och pallkanter.
-
3
Ramstolpar och lastarmar På kranbilar och lastare monteras markbelysning på lyftutrustningens stöd för att belysa arbetsytan direkt nedanför lasten.
-
4
Underrede mitt på fordonet (längsgående) Ger sidobelysning längs hela fordonets sidor – viktigt vid parkering längs rampkanter i terminaler.
När ska du koppla backljus och markbelysning – automatik eller manuell styrning?
Backljus ska enligt lag aktiveras automatiskt när backreglaget läggs i. Markbelysning som extra arbetsljus bör styras via ett reläsystem kopplat till antingen backläge ELLER ett separat arbetsljusrelä – inte till parkeringsljus eller helljus, då de felaktigt kan aktiveras under körning.
En välplanerad kopplingslösning för lastbilar och entreprenadmaskiner inkluderar ofta ett kombinerat system där:
- →Backljus (E-märkt) aktiveras av backreglaget via OEM-koppling
- →Extra LED-markbelysning aktiveras av backläge PLUS ett PTO-relä (power take-off) som endast är aktivt när fordonet är stillastående
- →Manuell override via dashströmbrytare för arbete med fordonet stillastående i arbetsläge
- →Hastighetssensor som stänger av markbelysning automatiskt om fordonet accelererar över 5–10 km/h
💡 Expertrekommendation från ledextraljus.eu
Med lång erfarenhet av LED-belysning för tunga fordon i svenska förhållanden rekommenderar vi alltid ett komplett system snarare än enstaka lösningar. Kombinera E-märkta LED-backljus (IP67, 100–180 cd) med ett par kompakta LED-arbetsljus (IP68, 2 000–3 000 lm) monterade på stötfångare eller bakramstolpar, styrda via ett intelligent reläsystem.
För fordon i norra Sverige – välj alltid enheter med temperaturklass ned till –40°C och undvik tunnväggiga plastlampor som spricker i extrakyla. Polykarbonatlins med UV-stabilisering håller klarheten i 10+ år trots hård sol och frost.
Sammanfattning: De viktigaste punkterna för säker markbelysning och backljus
Checklista för korrekt installation
- ✓Välj E-märkta LED-backljus (ECE R23) för fordon i vägtrafik
- ✓Minst IP67 för alla backljus och markbelysning på tunga fordon
- ✓Monteringshöjd 250–1 200 mm för backljus, 150–400 mm för markbelysning
- ✓Koppla markbelysning till reläsystem – aldrig direkt på backreglaget utan hastighetsbegränsning
- ✓Välj 5 000–6 000 K färgtemperatur för bäst synlighet på arbetsplatser
- ✓Temperaturklass –40°C för fordon i norra Sverige
- ✓Polykarbonatlins med UV-stabilisering för lång hållbarhet
- ✓Kontrollera installation med besiktningstekniker vid tveksamhet om regeltolkning
Rätt belysning räddar liv. Det är inte en kliché – det är statistisk verklighet för tunga fordon i komplexa manövermiljöer. Investera i kvalitets-LED-system från början, koppla dem korrekt och se till att hela systemet är godkänt för din specifika fordonstyp och användning. Tveka inte att kontakta oss på ledextraljus.eu för rådgivning om rätt produkt för din lastbil, maskin eller fordonsflotta.
Vanliga frågor
Vad krävs för backljus på lastbilar enligt svenska regler?
Enligt ECE-förordning R23 och svensk fordonslagstiftning (VVFS) måste lastbilar under 2 100 mm bredd ha minst ett E-märkt backljus, medan fordon bredare än 2 100 mm kräver minst två. Ljusstyrkan ska ligga mellan 40 och 300 candela. Alla eftermonterade backljus måste bära E-märkning för att vara godkända.
Är LED-backljus bättre än halogenlampor för tunga fordon?
LED-backljus är klart överlägsna – de tänds på under 0,2 millisekunder, upp till 200 gånger snabbare än glödlampor. De håller 30 000–50 000 timmar jämfört med 1 000–2 000 timmar för halogen, förbrukar 70–80% mindre energi och är vibrationsbeständiga – avgörande på byggarbetsplatser och ojämna vägar.
Hur monterar man backljus korrekt på en lastbil?
Backljus ska monteras mellan 250 mm och 1 200 mm från marken, symmetriskt på fordonets bakre del. På lastbilar bredare än 2 100 mm ska de sitta så nära kanterna som möjligt. Belysningsvinkeln ska täcka minst 15° uppåt och 5° nedåt för optimal synlighet. E-märkta enheter med IP67-klassning är minimikrav.
Vad kostar det att installera LED-markbelysning på en lastbil?
Bloggen specificerar inga direkta prisnivåer, men rekommenderar ett komplett system med E-märkta LED-backljus (IP67, 100–180 cd) kombinerat med LED-arbetsljus (IP68, 2 000–3 000 lumen). Investeringen motiveras av livslängd på 30 000–50 000 timmar och 70–80% lägre energiförbrukning jämfört med halogenlampor.
Vilka regler gäller för markbelysning på lastbilar i Sverige?
I Sverige är markbelysning i dekorativt utförande eller med blått, rött eller grönt ljus förbjudet på allmän väg. Vit eller gul arbetsbelysning riktad nedåt är tillåten som arbetsljus men måste kopplas till ett reläsystem som automatiskt stänger av den när fordonet är i rörelse. Kontrollera alltid med besiktningstekniker före installation.
Vilken IP-klassning ska LED-backljus på tunga fordon ha?
Minimikravet för lastbilar är IP65, men IP67 rekommenderas för tunga fordon – det ger skydd mot nedsänkning i 30 minuter på 1 meters djup. För grävmaskiner och markbelysning rekommenderas IP68, och för fordon som spolas dagligen med högtryckstvätt är IP69K det bästa valet. Välj alltid polykarbonatlins med UV-stabilisering.
LED eller halogen – vilket backljus passar bäst för lastbilar i norra Sverige?
LED är klart bäst för svenska förhållanden. LED ger ett vitare ljus på 5 000–6 500 K som syns bättre i snö, regn och dimma. Välj enheter med temperaturklass ned till –40°C – tunnväggiga plastlampor spricker i extrakyla. LED:s vibrationsbeständighet och 30 000–50 000 timmars livslängd gör dem överlägset kostnadseffektiva för yrkestrafik.
Varför måste markbelysning på lastbilar kopplas via ett reläsystem?
Markbelysning kopplad direkt till backreglaget kan aktiveras under körning om systemet saknar hastighetsbegränsning, vilket strider mot trafiklagstiftningen. Korrekt installation innebär att markbelysningen styrs via ett PTO-relä aktivt endast när fordonet är stillastående, kombinerat med en hastighetssensor som stänger av belysningen automatiskt vid acceleration över 5–10 km/h.
Källor och referenser
1. UNECE (United Nations Economic Commission for Europe) - "Regulation No. 23: Uniform Provisions Concerning the Approval of Reversing Lights for Power-Driven Vehicles and Their Trailers"
2. Transportstyrelsen (Swedish Transport Agency) - "Föreskrifter om fordons belysning och ljusanordningar – VVFS 2003:22 med ändringsföreskrifter"
3. Arbetsmiljöverket (Swedish Work Environment Authority) - "AFS 2023:3 – Arbetsplatsens utformning: Belysningskrav på byggarbetsplatser och industriområden för tunga fordon"
4. Prevent & Sveriges Byggindustrier - "Olycksstatistik och säkerhetsrapport: Backningsolyckor med tunga fordon på svenska byggarbetsplatser 2019–2023"
5. IEC (International Electrotechnical Commission) - "IEC 60529: Degrees of Protection Provided by Enclosures – IP67 and IP69K Classifications for Automotive Lighting"
6. Swedish Standards Institute (SIS) - "SS-EN 12464-1 samt fordonsanpassning: Ljustekniska krav och mätmetoder för arbetsbelysning på tunga fordon och entreprenadmaskiner"
