Dubbla & trippla extraljus: Serie vs parallellkoppling
Snabbsvar: Dubbla och trippla LED-ljusbågar
Parallellkoppling är standardmetoden för lastbilar och offroad-fordon med flera LED-extraljus. Den håller spänningen stabil vid 12–24V, belastar inte generatorn ojämnt och möjliggör zonindelad styrning via reläer. En korrekt installerad trippel ljusbåge på lastbil drar typiskt 15–45 ampere totalt – utan att överbelasta elsystemet om rätt kabeldimension och säkringar används.
Att montera ett enda extraljus på offroad-bilen eller lastbilen är enkelt. Men när du vill kombinera dubbla ljusbågar, en frontbåge plus takbåge, eller ett helt system med tre separata ljuszoner – då börjar elsystemet ställa krav. Fel konfiguration kan ge flimmer, kortare livslängd på lysdioderna, eller i värsta fall brand i kablagets.
I den här guiden går vi igenom serie- och parallellkoppling, zonindelad styrning, kabeldimensionering och relälösningar – anpassat för svenska lastbilar, tunga fordon och offroad-entusiaster som vill ha maximalt ljus utan att kompromissa med elsystemets säkerhet.
Viktiga siffror att känna till
- 12–24V: Fordonsspänning – avgör hur du kopplar och dimensionerar systemet
- 80%: Max belastning per kabel – aldrig gå till 100% kapacitet
- 10AWG / 6mm²: Minimalt rekommenderad kabeldimension för 30A+ system
- 40–80A: Typisk totalströmförbrukning för ett komplett trippelljussystem på lastbil
Vad är skillnaden mellan serie- och parallellkoppling för LED-extraljus?
Seriekoppling innebär att strömmen passerar genom varje ljus i rad – spänningen delas upp, men strömmen är densamma. Parallellkoppling ger varje ljus full fordonsspänning separat. För fordonsinstallationer är parallellkoppling alltid rätt val eftersom LED-drivkretsar är designade för ett specifikt spänningsspann, inte delad spänning.
Varför seriekoppling aldrig fungerar på lastbil eller offroad
Föreställ dig att du kopplar tre 12V LED-extraljus i serie på en 12V lastbil. Varje ljus får då bara 4V – helt otillräckligt. Ökar du till 24V-system och kopplar två 12V-lampor i serie fungerar det matematiskt, men om ett ljus slutar fungera slocknar hela kedjan. Det är oacceptabelt för ett säkerhetsrelaterat fordonssystem.
LED-drivkretsar i moderna extraljus är dessutom konstruerade för att ta emot ett specifikt spänningsintervall (typiskt 10–30V för 12/24V-kompatibla enheter). Seriekoppling skapar instabila spänningsförhållanden som förkortar LEDs livslängd dramatiskt och kan orsaka flimmer vid lastkörning.
Parallellkoppling – standardlösningen
Vid parallellkoppling ansluts varje extraljus direkt till fordonets plusledare och minusjord. Alla ljus arbetar självständigt med full fordonsspänning. Fördelen är tydlig: om ett ljus havererar fortsätter de övriga att lysa. Strömförbrukningen adderas, men spänningen förblir konstant.
Jämförelse: Serie vs. Parallell för fordonsljus
| Egenskap | Seriekoppling | Parallellkoppling |
|---|---|---|
| Spänning per ljus | Delas upp – felaktigt | Full fordonsspänning |
| Vid haveri i ett ljus | Allt slocknar | Övriga lyser kvar |
| Lämpar sig för lastbilar | Nej | Ja – alltid |
| Kabeldimensionering | Lägre ström, tunnare kabel | Summaström kräver tjockare kabel |

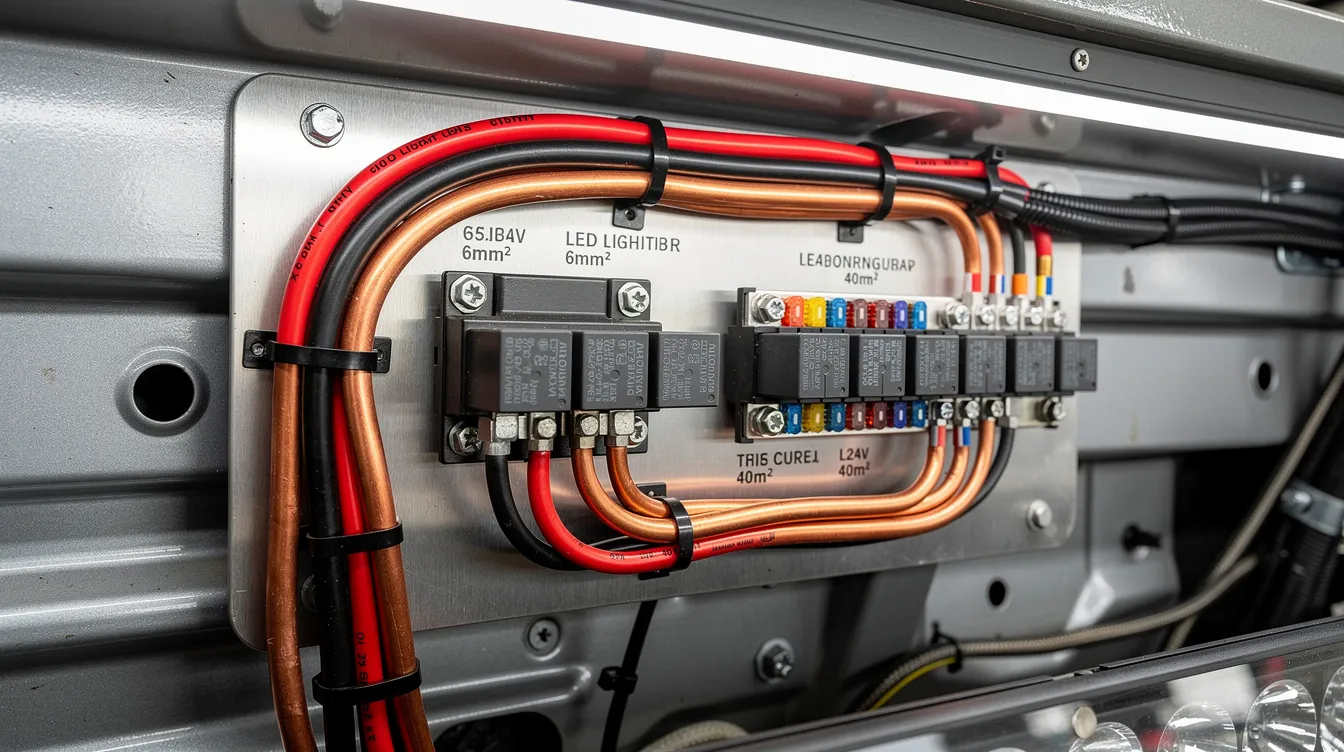

Hur dimensionerar du kablar och säkringar för flera LED-extraljus?
Räkna ut totalströmmen (summan av alla ljusens ampereförbrukning), multiplicera med 1,25 för säkerhetsmarginal och välj kabel som klarar den belastningen. Säkringen ska aldrig överstiga kabelns kapacitet – placera den alltid så nära batteriet/kraftkällan som möjligt, inom 30 cm.
Praktiskt räkneexempel: Trippel ljusbåge på lastbil
Säg att du installerar tre LED-ljusbågar på en Volvo FH eller Scania R-serie med 24V elsystem:
- Frontbåge (180W): 180W ÷ 24V = 7,5A
- Takbåge (240W): 240W ÷ 24V = 10A
- Bakbåge arbetsljus (120W): 120W ÷ 24V = 5A
- Totalt: 22,5A × 1,25 = 28,1A → Välj 4mm² kabel och 30A säkring per zon
Kabeldimensionering för lastbil och offroad (12V/24V)
| Ström (A) | Kabelarea | Säkring | Typisk användning |
|---|---|---|---|
| Upp till 15A | 2,5mm² | 15A | Enskilt LED-extraljus, offroad |
| 15–30A | 4mm² | 25–30A | Dubbel ljusbåge, SUV/pickup |
| 30–50A | 6mm² | 40–50A | Trippel system, lastbil 24V |
| 50A+ | 10mm²+ | 60–80A | Fullständigt arbetsljussystem, HGV |

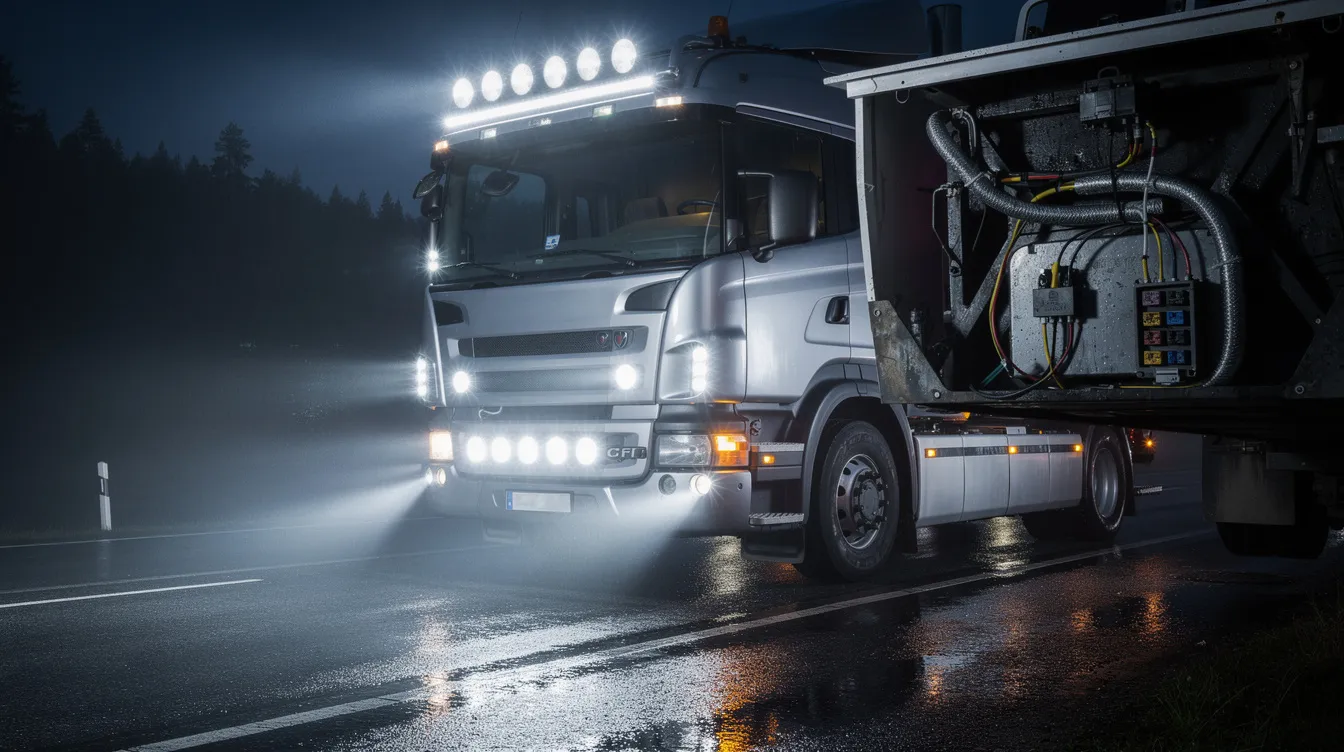

Hur fungerar zonindelad styrning för lastbil och offroad-fordon?
Zonindelad styrning innebär att du delar upp extraljusen i separata kretsar som kan aktiveras oberoende av varandra. På en lastbil kan det vara Zone 1 (frontljus för körning), Zone 2 (arbetsljus tak) och Zone 3 (bakljus lossning). Varje zon styrs av ett separat relä och strömbrytare, vilket ger full flexibilitet och skyddar elsystemet.
Varför zonindelning är avgörande för kommersiella fordon
En åkeriägare eller lastbilsförare behöver sällan alla ljussystem aktiverade samtidigt. Under körning på mörk landsväg vill du ha frontljusbågen. Vid lastning och lossning på terminalen behövs bakarbetsljusen. Tar du fram varningsljusen vid vägarbete ska inte fjärrstrålkastarna blända andra trafikanter.
Med ett zonerat reläsystem uppnår du tre kritiska fördelar:
-
1
Lägre batteribelastning
Du drar bara den ström som faktiskt behövs. En 24V lastbil med 150Ah-batteri tål kortvariga topper bättre när systemet är zonerat.
-
2
Enklare felsökning
Om Zone 2 slutar fungera vet du direkt att problemet finns i den kretsen – inte i hela systemet. Sparar timmar av diagnostik.
-
3
Regelefterlevnad
Svenska trafikregler kräver att extraljus inte används där de kan blända. Zonering gör det enkelt att stänga av frontljusen i tätort medan arbetsljusen på terminalen kan vara aktiva.
Reläschema för trippel ljusbåge – steg för steg
Grundprincipen för ett trezonssystem ser ut så här: Batteriet (via huvudsäkring) matar en central kopplingspunkt. Därifrån går separata matningskablar till tre 40A-reläer. Varje relä styrs av sin strömbrytare i hytten. Relätets utgång går via zonens säkring direkt till respektive ljusenhet. Alla jordar dras tillbaka till en gemensam jordpunkt nära batteriet.
// Principschema: Tre zoner parallellkopplade
Batteri(+) → Huvudsäkring 80A → Fördelningspunkt
├── Relä Zone 1 (frontbåge) → Säkring 25A → Ljus
├── Relä Zone 2 (takbåge) → Säkring 30A → Ljus
└── Relä Zone 3 (bakarbetsljus) → Säkring 20A → Ljus
Alla jordar → Gemensam jordpunkt → Batteri(-)
Hur påverkar dubbla ljusbågar generatorn på en lastbil?
En modern lastbilsgenerator (alternator) producerar typiskt 80–200A vid full last. Ett komplett extraljussystem på 540W (24V) drar 22,5A – det vill säga 10–28% av generatorkapaciteten. Det är hanterbart om systemet är korrekt installerat och inte aktiveras när motorn är kall eller vid låg tomgång.
Generatorn på en Volvo FH, Scania R, Mercedes Actros eller DAF XF levererar vanligtvis 140–200A vid nominell motorvarvtal. Det finns alltså god kapacitet för extraljussystem – förutsatt att du inte staplar detta ovanpå ett redan belastat elsystem med kylaggregat, lyftar och andra elektriska tillbehör.
⚠️ Viktiga varningssignaler att inte ignorera
- → LED-ljusen flimrar vid tomgång: spänningsfall, undersized kabel eller svag generator
- → Säkringen löser ut direkt: för låg säkringsvärde ELLER kortslutning – kontrollera installationen
- → Kablar varma att ta i: underdimensionerad kabel – brandrisk, byt till tjockare omedelbart
- → Batterinivån sjunker under körning: totalbelastning överstiger generatorns kapacitet
Vad säger svenska regler om extraljus på lastbil och offroad?
Enligt Trafikverkets föreskrifter och ECE-reglerna som gäller i Sverige får fjärrstrålkastare och extraljus inte användas i möte med andra trafikanter eller på belyst väg i tätort. På lastbilar gäller dessutom att ljusbågar monterade på taket måste uppfylla höjdkraven och inte överstiga fordonets maximala bredd. Kontrollera alltid med besiktningsstation vid osäkerhet.
För offroad-fordon som primärt används på tävlingsbana eller privat mark gäller delvis andra regler, men fordonen måste fortfarande vara trafiksäkra och typgodkända för att framföras på allmän väg. Svenska vinterväglag ställer extra krav på synlighet, vilket gör att korrekt monterade varningsljus och arbetsljus är särskilt viktiga för yrkestrafiken.
Viktiga punkter för regelefterlevnad i Sverige:
- Frontljusbåge på lastbil: Godkänd som fjärrljus om den uppfyller ECE R112/R98 och är korrekt monterad i förhållande till fordonets referenspunkter
- Arbetsljus (gult/vitt): Ska vara täckta eller bortkopplade vid körning på allmän väg om de riktas framåt och kan blända
- Varningsljus (gult blixtljus): Kräver tillstånd från Transportstyrelsen för montering på fordon i yrkestrafik
- Offroad-ljusbåge på SUV/pickup: Måste gå att täcka eller kopplas bort – och bör ha en tydlig, separat strömbrytare i kupén
Hur optimerar du ljusdistributionen med flera ljusbågar?
Kombinera spotbeam (smal ljusbalk, lång räckvidd) med floodbeam (bred ljusbalk, kort räckvidd) och combo-beam för bästa täckning. En frontbåge med combo-beam, kompletterad med spot-enheter på sidan, ger överlappande ljuskegler utan blinda fläckar – idealiskt för skogsavverkning, vintervägsarbete och långa nattransporter i norra Sverige.
Ljusdistributionsstrategi per fordonstyp
🚛 Långtradarekonfiguration (Volvo FH, Scania R)
Zone 1: Frontbåge Combo-beam (bredd + räckvidd) — Zone 2: Takbåge Spot (maximera räckvidd på mörklagd E-väg) — Zone 3: Backupljus Flood (belysning vid backning/lastning)
🚙 Offroad SUV/Pickup (4x4, jakt, expedition)
Zone 1: Frontbåge Spot på A-stolpar (djupbelysning) — Zone 2: Takbåge Flood (bred panoramabelysning av terrängen) — Zone 3: Bakljus Flood (camp-setup, trailer)
🏗️ Anläggningsmaskiner och arbetsfordon
Zone 1: Frontarbetsljus Flood 5000K (skarp vitbelysning av arbetsyta) — Zone 2: Sidoljus Flood (omringing) — Zone 3: Takrotationsljus + varningsblixt (säkerhetszon)
Expertrekommendationer för installation
Checklista: Säker installation av multi-ljussystem
- 1 Beräkna totalströmmen korrekt – summera alla enheter och lägg till 25% marginal
- 2 Använd alltid kablar med rätt kapacitet – underdimensionering är brandrisk
- 3 Placera säkringar inom 30 cm från kraftkällan (batteri eller fördelningsdosa)
- 4 Dela upp i zoner med separata reläer – minst ett relä per ljusbåge
- 5 Jordfäst alla enheter till gemensam jordpunkt – aldrig enskilda jordar till chassit
- 6 Välj kabelhärva och kontakter med IP67/IP69K-klassning för lastbilar och offroad
- 7 Kontrollera installationen mot gällande ECE-regler och svenska Transportstyrelseföreskrifter
Sammanfattning: Det du behöver komma ihåg
Vanliga frågor
Varför ska man använda parallellkoppling istället för seriekoppling för LED-extraljus?
Parallellkoppling ger varje LED-extraljus full fordonsspänning (12–24V) separat, medan seriekoppling delar upp spänningen felaktigt. Vid seriekoppling av tre 12V-ljus på 12V-system får varje ljus bara 4V – helt otillräckligt. Om ett ljus havererar i serie slocknar hela systemet, vilket är oacceptabelt för säkerhetsrelaterade fordonssystem.
Vad är bäst: zonindelad styrning eller ett gemensamt relä för flera LED-ljusbågar?
Zonindelad styrning med separata reläer är överlägset för lastbilar och offroad-fordon. Det ger tre kritiska fördelar: lägre batteribelastning (du drar bara nödvändig ström), enklare felsökning (du isolerar direkt vilken krets som felar) och regelefterlevnad (frontljus kan stängas av i tätort medan bakarbetsljus är aktiva).
Hur dimensionerar man kablar och säkringar för en trippel LED-ljusbåge på lastbil?
Summera alla ljusens ampereförbrukning och multiplicera med 1,25 för säkerhetsmarginal. Exempel på Volvo FH/Scania R (24V): frontbåge 180W=7,5A + takbåge 240W=10A + bakbåge 120W=5A = 22,5A × 1,25 = 28,1A. Välj 4mm² kabel och 30A säkring per zon. Placera säkringen inom 30 cm från batteriet.
Vad kostar det att installera ett komplett trippelljussystem på lastbil?
Bloggen specificerar inga produktpriser, men anger de tekniska kostnadsdrivarna: kabeldimension 6mm² krävs för 30–50A-system, separata 40A-reläer per zon behövs, och IP67/IP69K-klassade kontakter och kabelhärvor är nödvändiga för lastbilar. Totalströmförbrukningen för ett komplett trippelsystem är typiskt 40–80A vid full last.
Vad säger svenska regler om extraljusbågar på lastbil?
Enligt svenska trafikregler och ECE-bestämmelser får fjärrstrålkastare och extraljus inte användas mot mötande trafik eller på belyst väg i tätort. Varningsljus (gult blixtljus) kräver tillstånd från Transportstyrelsen för yrkestrafik. Arbetsljus som riktas framåt och kan blända ska täckas eller kopplas bort vid körning på allmän väg.
Vilka tekniska specifikationer gäller för kabeldimensionering i ett lastbils-LED-system?
Kabeldimensionering baseras på ström: upp till 15A kräver 2,5mm² kabel med 15A säkring, 15–30A kräver 4mm² med 25–30A säkring, 30–50A kräver 6mm² med 40–50A säkring, och 50A+ kräver 10mm² eller tjockare med 60–80A säkring. Belasta aldrig kabeln över 80% av dess kapacitet. Använd IP67/IP69K-klassade kontakter.
Spot-beam eller flood-beam – vilket är bäst för LED-ljusbåge på lastbil?
Kombinationen ger bäst resultat. För långtradare (Volvo FH, Scania R) rekommenderas: Zone 1 frontbåge med combo-beam (ger både bredd och räckvidd), Zone 2 takbåge med spot för maximal räckvidd på mörklagd E-väg, och Zone 3 bakarbetsljus med flood för bred belysning vid lastning och backning. Överlappande ljuskegler eliminerar blinda fläckar.
Varför flimrar LED-extraljusen på lastbilen vid tomgång?
Flimmer vid tomgång orsakas av spänningsfall, underdimensionerade kablar eller en svag generator. En modern lastbilsgenerator producerar 140–200A vid nominellt varvtal men levererar mindre vid tomgång. Kontrollera att kabeldimensionen matchar strömbehovet (max 80% belastning) och att säkringen inte är för svag. Ett zonerat reläsystem minskar toppbelastningen på generatorn avsevärt.
Källor och referenser
1. Transportstyrelsen - "Föreskrifter om extraljus och belysningsutrustning på motorfordon (TSFS 2013:63)"
2. Swedish Standards Institute (SIS) - "SS-EN ISO 13849-1: Säkerhetskrav för elektriska system i fordon och tunga maskiner"
3. Energimyndigheten - "Energieffektiv belysning i tunga fordon och arbetsmaskiner – teknisk vägledning"
4. Trafikverket - "Krav och riktlinjer för belysningsutrustning på tunga fordon och lastbilar på svenska vägar"
5. SP Sveriges Tekniska Forskningsinstitut - "Elektriska installationer i fordon: Kabeldimensionering, säkringar och reläsystem för 12V och 24V elsystem"
6. UNECE (United Nations Economic Commission for Europe) - "Regulation No. 48 – Uniform provisions concerning the approval of vehicles with regard to the installation of lighting and light-signalling devices"
