Multivolt LED-extraljus: Stabilt i 12V och 24V system

Vad innebär multivoltdrift och varför är det viktigt för lastbilar och offroad-fordon?

I Sverige används 12V-elsystem i de flesta personbilar, SUV:ar och offroad-fordon, medan tunga lastbilar, långtradare och kommersiella fordon nästan uteslutande kör på 24V. Problemet uppstår när du monterar LED-extraljus som inte är konstruerade för multivoltdrift – de riskerar att haverera direkt eller försämras snabbt på grund av spänningsvariationer.

Moderna fordonselektroniksystem är allt annat än stabila. En lastbils 24V-system kan variera mellan 20V och 28V beroende på laddningsstatus, motorbelastning och om flera elektriska komponenter är aktiva samtidigt. För en LED-drivare som bara är konstruerad för exakt 24V är detta en tickande bomb.

Hur skiljer sig 12V och 24V elsystem åt i praktiken?

Svenska lastbilsförare och åkeriägare känner väl till problemet med spänningsvariationer, särskilt under svenska vintrar. När temperaturen sjunker till minus 20 grader och du startar en kall dieselmotor kan spänningen temporärt sjunka dramatiskt. LED-extraljus utan ordentligt spänningsskydd slocknar – eller ännu värre, bränner ut sina interna drivare.

Varför flimrar LED-extraljus i lastbilar och hur löser man det?

De vanligaste orsakerna till LED-problem i fordonselektroniksystem

• 1

  Lastkastad spänning (Load Dump)

  När batteriet kopplas från under laddning kan spänningar på upp till 60–80V uppstå momentant. Utan överspänningsskydd förstörs LED-drivaren omedelbart.

• 2

  Dålig jordning och kontaktmotstånd

  Rostiga jordpunkter på svenska fordon – vanligt på grund av salt och fukt – skapar spänningsfall och flimmer. En korrekt installation kräver direktjordning till chassi med kortaste möjliga kabel.

• 3

  Billiga LED-lampor utan drivare

  Billiga LED-extraljus kopplas direkt till fordonsspänningen utan konstantströmsdrivare. Dessa är extremt känsliga för spänningsvariationer och har mycket kortare livslängd.

• 4

  Alternatorripple och EMI-störningar

  Fordonets generator skapar elektriska störningar (ripple) i spänningsförsörjningen. Kvalitets-LED-extraljus har inbyggda EMI-filter som eliminerar detta problem.

Hur väljer du rätt LED-extraljus för duala elsystem på lastbilar?

Vad innebär konstantströmsdrivare för LED-livslängden?

En konstantströmsdrivare är hjärtat i ett kvalitativt LED-extraljus. Den håller strömmen genom LED-chipsen konstant oavsett om inspänningen varierar mellan 9V och 32V. Utan denna funktion varierar ljusflödet direkt med spänningen – du ser ljuset bli starkare och svagare i takt med motorns belastning, och LED-chipsen slits ut dramatiskt snabbare.

Livslängden för ett LED-extraljus utan konstantströmsdrivare kan vara så kort som 500–1000 timmar i ett instabilt fordonselektroniksystem, jämfört med 30 000–50 000 timmar för ett välkonstruerat multivoltljus med korrekt drivare. Det är en skillnad på upp till 50 gånger längre livslängd.

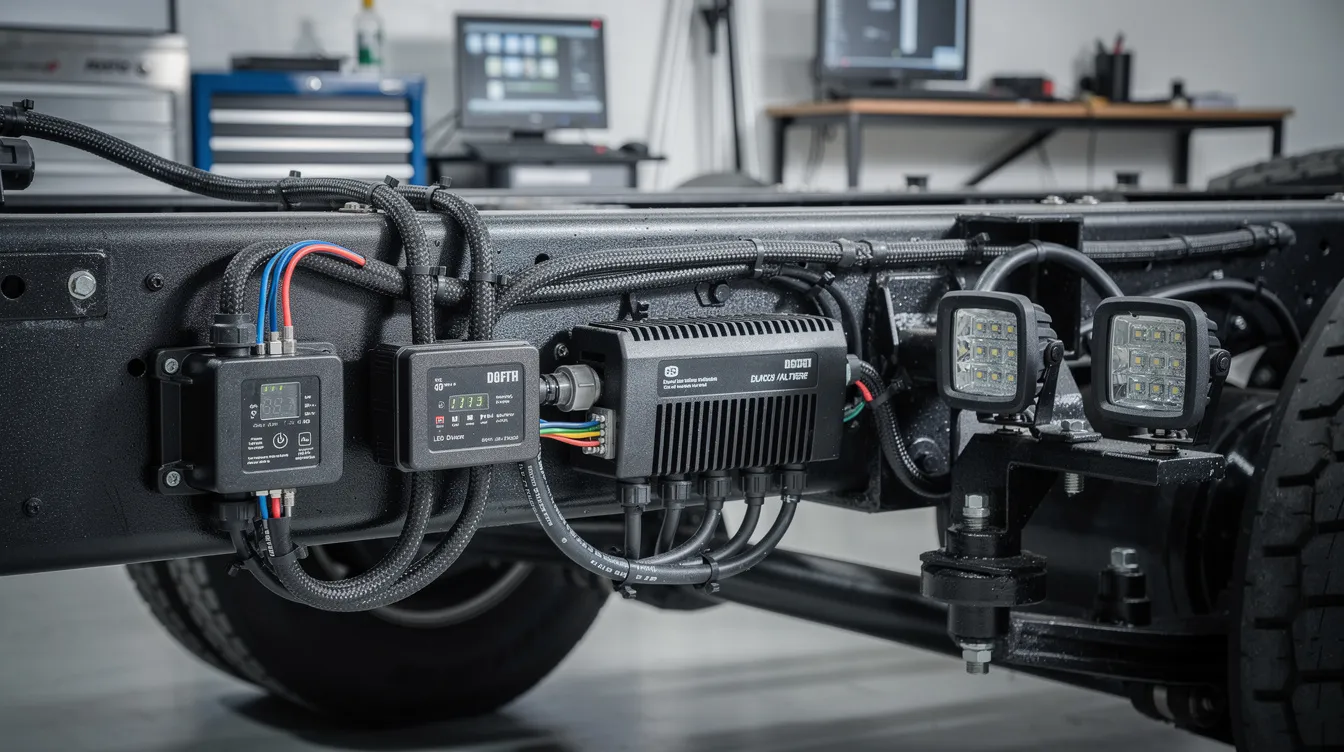

Hur installerar du LED-arbetsljus korrekt på en lastbil för maximal stabilitet?

Steg-för-steg: Korrekt installation av LED-extraljus på lastbil

1. 1

   Beräkna rätt kabeldimension

   Använd minst 2,5mm² kabel för extraljus upp till 20A. För längre kabeldragningar (över 3 meter) på 24V-system, gå upp till 4mm² för att minimera spänningsfall. Ett spänningsfall på 0,5V i ett 12V-system innebär 4% effektförlust.

2. 2

   Installera relä nära batteriet

   Reläet skyddar styrkablarna och säkerställer att LED-ljusen får ren spänning direkt från batteriet. Styrsignalen från fordonets omkopplare drar minimalt med ström medan kraftkretsen kopplas direkt.

3. 3

   Jorda alltid direkt till chassit

   Undvik att jorda via karosseripaneler eller befintliga jordpunkter. Skrapa bort lack och rost från monteringspunkten, använd tandad bricka och täck anslutningen med korrosionsskydd efter montering. Speciellt viktigt på lastbilar som utsätts för saltning på svenska vägar.

4. 4

   Använd rätt säkringsampere

   Säkra varje extraljuskrets separat. Dimensionera säkringen till 125–150% av ljusets märkström. En 40W LED på 12V drar knappt 3,5A – använd 5A säkring per lampa.

Vilka svenska regler gäller för LED-extraljus och arbetsljus på lastbilar?

Transportstyrelsen kräver att alla extraljus monterade på svenska lastbilar och tunga fordon är typgodkända enligt ECE-standarder. LED-ramp för lastbilar klassas ofta som arbetsljus och kräver annan hantering än trafikljus – de ska inte användas på allmän väg om de kan blända mötande trafik.

Varningsljus för lastbilar och tunga fordon – exempelvis gula LED-blixtljus och konturmarkeringslampor – lyder under specifika regler om monteringshöjd, synvinkel och blinkhastighet (60–120 blinkningar per minut för varningsljus). Dessa krav är oförändrade oavsett om ljuset drivs på 12V eller 24V, men det elektriska systemet måste säkerställa korrekt funktion inom hela spänningsintervallet.

Hur påverkar svenska väderförhållanden LED-extraljusens prestanda och val av IP-klass?

Termisk hantering är en ofta undervärderad faktor. I kalla svenska vintrar fungerar LED-chips faktiskt bättre – lägre temperatur ökar effektiviteten. Men elektronikkomponenter i drivaren, särskilt kondensatorer, kan bli brittiska och haverera vid extrem kyla om de inte är dimensionerade för drifttemperaturer ner till -40°C. Välj alltid LED-extraljus med specificerat driftintervall för nordiska förhållanden.

Vad är skillnaden på LED-ramp och enstaka extraljus för lastbilar?

En 200W LED-ramp på 24V drar knappt 8,5A – mycket hanterbart för ett lastbilselektroniksystem. Samma ramp på 12V skulle kräva 16,7A, vilket kräver kraftigare kabeldragning och säkringar. Det är ett av de praktiska argumenten för 24V-system i kommersiella fordon: samma effekt drar halva strömmen, vilket minskar kabeldimension och värmeförluster.

För offroad-entusiaster med 12V-fordon som monterar LED-ramp bör total strömförbrukning beräknas noggrant. En 120W ramp plus fyra 40W extraljus ger 280W total – knappt 23A på 12V. Detta kräver dedikerad säkring, kraftig relälösning och kabel på minst 4–6mm² hela vägen från batteriet.
