Rostskydd för extraljusets elektriska anslutningar
Rostskydd för LED-extraljusets elektriska anslutningar
Hur du väljer rätt kontaktdon, skyddsmaterial och underhållsmetoder för att förhindra oxidation och kontaktfel i svenska salt- och fuktförhållanden
⚡ Det viktigaste du behöver veta
- ▶ Upp till 73% av alla LED-extraljusfel på svenska fordon orsakas av korroderade eller oxiderade elektriska anslutningar – inte av lampfel.
- ▶ Svenska vägar saltas med upp till 80 000 ton vägsalt per säsong, vilket skapar extremt aggressiva korrosionsförhållanden för fordonselektronik.
- ▶ Rätt kontaktdon med IP67-klassning eller högre, kombinerat med korrekt rostskyddsfett, kan förlänga anslutningarnas livslängd med 5–10 år.
- ▶ Underhåll var 12:e månad eller efter varje säsong med kraftig saltanvändning är minimum för lastbilar och offroad-fordon.
Varför är elektriska anslutningar det svagaste länken på LED-extraljus?
Kortfattat svar: Elektriska kontakter sitter exponerade i fordonets undre delar och frontalzon – precis där salt, vatten och smuts samlas. Oxidation skapar ett resistivt skikt som stör strömflödet, vilket leder till flimmer, reducerad ljusstyrka och totalt ljusfel – långt innan LED-modulen själv ger upp.
LED-extraljus är i sig extremt pålitliga. En kvalitets-LED-modul har en designad livslängd på 30 000–50 000 timmar. Problemet uppstår aldrig inne i ljushuset – det uppstår i den punkt där kabeln möter kontaktdonet, eller där kontaktdonet möter karosseriet.
När natriumklorid (vägsalt) löser sig i vatten bildas en elektrolytlösning. Denna lösning sätter igång galvanisk korrosion när den når en metallkontakt. Koppar oxiderar till kopparoxid, stål rostar, och aluminiumlegeringar bildar ett vitt, poröst oxidskikt. Resultatet är ökad kontaktresistans – ibland från milliohm till flera ohm – vilket genererar värme, spänningsfall och till slut totalt kontaktfel.
🔴 Vanliga symptom på korroderade LED-anslutningar
- •LED-extraljuset flimrar eller blinkar oregelbundet vid körning
- •Ljusstyrkan varierar beroende på temperatur (korrosion expanderar vid värme)
- •En av flera lampor i en ramp slutar fungera
- •Felkod i fordonets ECU trots att lampan ser hel ut
- •Synlig grön eller vit beläggning på kontaktpinnarna
Hur väljer du rätt kontaktdon för svenska förhållanden?

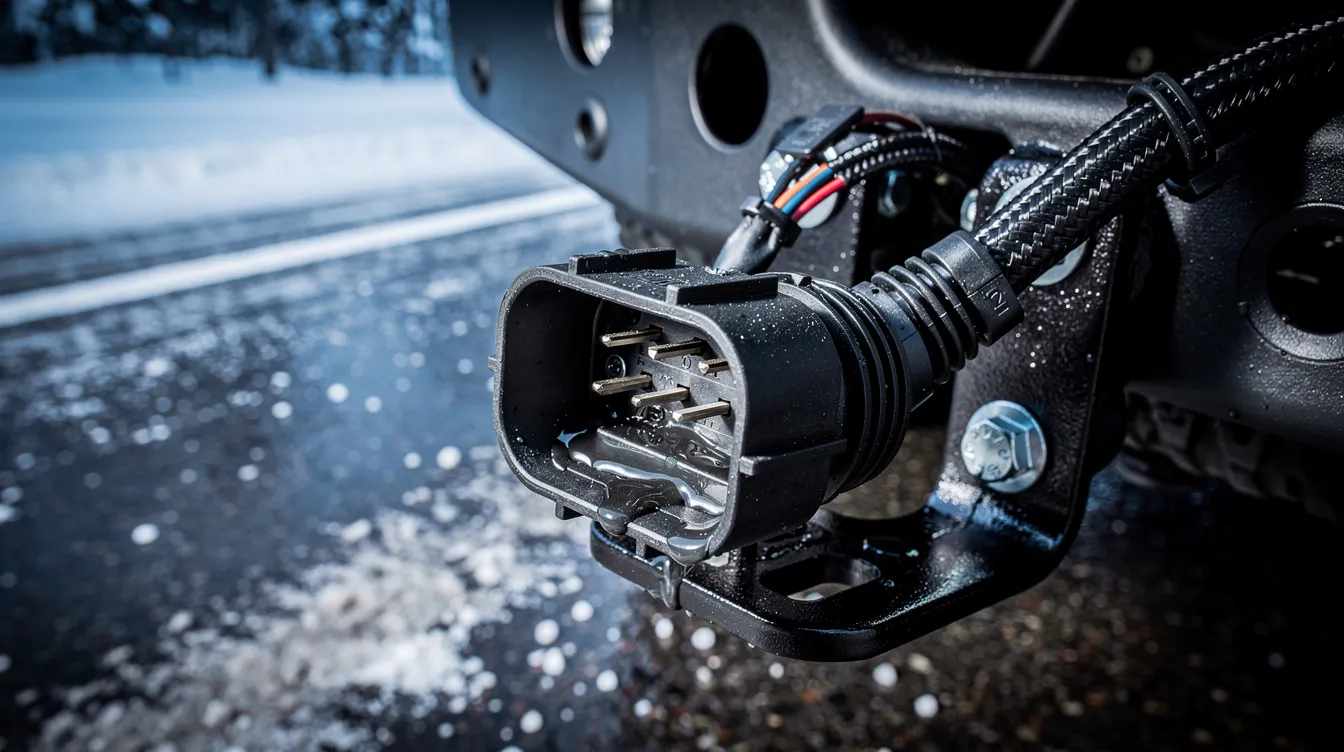

Kortfattat svar: Välj kontaktdon med minst IP67-klassning för personbilar och SUV:ar, och IP68 eller IP69K för lastbilar, offroad-fordon och fordon som körs i extrem saltsörja. Material i guld- eller förtennta kontaktpinnar ger bäst korrosionsskydd.
IP-klassning (Ingress Protection) är den internationella standarden som beskriver hur väl ett kontaktdon skyddar mot vatten och damm. För fordon i Sverige är detta direkt avgörande.
| IP-klassning | Skyddsnivå | Rekommenderat för | Lämplighet Sverige |
|---|---|---|---|
| IP65 | Dammtät, skyddad mot vattenstrålar | Personbil, stadskörning | Acceptabelt |
| IP67 | Dammtät, nedsänkbar 1m/30 min | SUV, lätta lastbilar, off-road | Rekommenderat |
| IP68 | Dammtät, kontinuerlig nedsänkning | Lastbilar, tunga fordon, HGV | Starkt rekommenderat |
| IP69K | Tål högtryckstvätt och ångbehandling | Tungt offroad, lantbruksmaskiner, fjällkörning | Optimalt |
Vilket material i kontaktpinnarna är bäst mot korrosion?
Kontaktpinnens ytbehandling är lika viktig som IP-klassningen. De vanligaste alternativen i fordonssammanhang är:
🥇 Guldpläterad
Överlägset bäst mot korrosion. Guld oxiderar inte. Används i militär- och marin elektronik. Prisskillnaden är värd det för permanenta installationer.
🥈 Förtinnad (förtennad)
Mycket bra korrosionsskydd. Standard i marin- och fordonselektronik. Tenn oxiderar långsamt och håller god kontakt under lång tid i svenska förhållanden.
⚠️ Omskyddad koppar/mässing
Vanligast i billigare kontaktdon. Koppar och mässing oxiderar snabbt i salt miljö. Byt alltid ut originalkontakter på extraljus mot förtinnade eller guldpläterade varianter.
Vad är de bästa skyddsmaterialen mot oxidation i kontaktdon?
Kortfattat svar: Dielektriskt silikonfett är den viktigaste produkten för att skydda elektriska kontakter mot fukt och salt. Kombinera det med krympslang med lim och självvulkaniserande tejp för en fullständig barriär mot korrosion.
Dielektriskt silikonfett – grundskyddet
Dielektriskt fett (ibland kallat kontaktfett eller isolerfett) är en silikonbaserad pasta som appliceras direkt på kontaktpinnar och i kontaktdon. Det fyller ut mikrosprickor och luftfickor där fukt och salt annars tränger in. Viktiga egenskaper att leta efter:
- •Temperaturbeständigt från –40°C till +200°C (kritiskt för svenska vintrar och heta avgassystem)
- •Leder inte ström (därav "dielektriskt") – förhindrar kortslutning
- •Förhindrar galvanisk korrosion mellan olika metaller
- •Appliceras i en tunn, jämn film – för mycket fett kan hindra kontakt
Krympslang med lim – den mekaniska barriären
Vanlig krympslang räcker inte för fordonsmontage i Sverige. Använd alltid dubbelväggsad krympslang med inbyggt lim (kallas ofta "adhesive lined" eller "dual wall"). Limet smälter vid uppvärmning och bildar en vattentät förslutning kring kabeln.
📐 Rätt dimensionering av krympslang
Välj krympslang med ett krympförhållande på 3:1 eller 4:1 för anslutningar som varierar i tjocklek. Standardförhållandet 2:1 ger ofta otillräcklig tätning kring oregelbundna kablar och kontaktdon.
Täck alltid minst 20–30 mm av kabeln på varje sida om kopplingspunkten för att skapa en ordentlig förslutning.
Självvulkaniserande tejp – för extra exponerade punkter
På lastbilar, offroad-fordon och fordon som regelbundet utsätts för högtryckstvätt bör du lägga ett lager självvulkaniserande (amalgamerande) tejp utanpå krympslangen. Tejpen smälter samman med sig själv och bildar en solid gummimassa som är helt vattentät. Denna metod används av marinen och militären för undervattensinstallationer.
Hur installerar du LED-extraljusanslutningar korrekt för att undvika korrosion?
Kortfattat svar: Korrekt installation är lika viktig som rätt material. Dra kablar med "driploop" (U-form neråt) för att leda bort vatten, placera kontaktdon skyddat från direktstänk, och applicera skyddsmaterial omedelbart efter anslutning – innan fordonet körs ut.
Planera kabelvägen med "driploop"
Dra kabeln så att den bildar en U-kurva nedåt före kontaktdonet. Vatten följer alltid kabeln nedåt och rinner bort från anslutningen istället för in i den. Detta enkla trick förhindrar 80% av vattenintrång.
Applicera dielektriskt fett INNAN du kopplar ihop
Stryk ett tunt lager fett på hankontaktens pinnar. När don kopplas ihop fördelas fettet jämnt och försluter kontaktytan. Torka bort överflödigt fett som pressas ut – det samlar annars damm och smuts.
Använd rätt kabelfästen och skyddsrör
Fäst kabeln ordentligt med UV-beständiga buntband var 150–200 mm. Där kabeln passerar chassiets kanter, använd genomföringsgummi (grommet) för att förhindra nötning. Exponerade kabelstråk bör skyddas med skyddsfläta eller kabelskyddsrör.
Förslut med krympslang och tejp direkt
Applicera dubbelväggsad krympslang över alla anslutningspunkter direkt efter installation. Använd värmepistol med jämn, cirkulär rörelse – håll 5–8 cm avstånd för att undvika överhettning som kan spräcka isoleringen.
När och hur ska du underhålla LED-extraljusets anslutningar?
Kortfattat svar: Personbilar och SUV:ar bör inspekteras en gång per år, helst på våren efter vintersäsongen. Lastbilar och tungt offroad-fordon behöver inspektion var sjätte månad. Tecken på oxidation ska åtgärdas omedelbart – korrosion accelererar exponentiellt om det lämnas.
| Fordonstyp | Inspektionsintervall | Vad som kontrolleras | Åtgärd |
|---|---|---|---|
| Personbil / SUV | 1 gång/år (vår) | Kontaktdon, kabelns isolering, fästpunkter | Rengör, applicera nytt kontaktfett |
| Offroad-fordon | Var 6:e månad | IP-tätningar, alla kontaktdon, jordpunkter | Byt tätningar, rengör, förnya skydd |
| Lätt lastbil / Skåpbil | Var 6:e månad | Alla anslutningar, LED-rampkontakter | Fullständig rengöring och omfettning |
| Lastbil / HGV | Var 3:e månad | Alla elektriska anslutningar, konturljus, rampkablar | Full inspektion, ersätt vid minsta tvivel |
Steg-för-steg: Rengöring av oxiderade kontakter
Om du redan hittat oxidation eller grön-vit beläggning på kontaktpinnarna, följ dessa steg:
- 1 Koppla bort strömmen – lossa alltid batteriets minuskabel eller säkra kretsen innan du arbetar med elektriska anslutningar.
- 2 Applicera kontaktrengörare (elektronikrengörare på spray) – låt det verka 60 sekunder. Undvik WD-40 som lämnar en fettfilm som samlar smuts.
- 3 Borsta varsamt med en elektrisk kontaktborste eller ett mjukt stålullspad. Rörelser längs pinnens riktning – aldrig tvärs emot, det reppar kontaktytan.
- 4 Blåstorka med tryckluft och låt lufttorka 5 minuter innan ny fett appliceras.
- 5 Applicera nytt dielektriskt fett och koppla ihop. Kontrollera sedan ljusfunktionen noggrant – flimrar det fortfarande bör kontaktdonet bytas ut helt.
Hur skiljer sig kraven mellan personbilar och lastbilar?
Kortfattat svar: Lastbilar och HGV-fordon utsätts för betydligt hårdare belastning. Vibrationer från dieselmotorer löser upp kontaktdon mekaniskt, högtryckstvätt driver in vatten, och längre drifttid innebär snabbare förslitning. Standarder för lastbilsinstallationer bör alltid ligga ett steg över vad personbilstillverkare rekommenderar.
På en lastbil med LED-ramp, konturljus och arbetsbelysning kan det finnas 40–80 elektriska anslutningar relaterade till belysningssystemet. Varje enskild kontaktpunkt är en potentiell felkälla. Transportstyrelsen och EU:s vägtrafikförordningar kräver att fordonets belysning fungerar korrekt vid trafikinspektioner – en defekt anslutning kan leda till körförbud.
🚗 Personbil & SUV
- •IP67 kontaktdon är tillräckligt
- •Förtinnade kontaktpinnar räcker
- •Standard dubbelväggsad krympslang
- •Inspektion 1 gång/år
- •Fokus på frontalinstallationer
🚛 Lastbil & HGV
- •IP68/IP69K kontaktdon är standard
- •Guldpläterade pinnar rekommenderas
- •Självvulkaniserande tejp utanpå krympslang
- •Inspektion var 3:e månad
- •Vibrationsdämpande kabelfästen krävs
Expertrekommendationer: Vad proffsen använder
💡 Rekommenderade produktkombinationer
För vanlig bil och SUV med LED-extraljus:
Deutsch DT-seriens kontaktdon (IP67) + Dow Corning dielektriskt fett + 3:1 adhesive-lined krympslang. Denna kombination används av ledande fordonstillverkare som OEM-standard.
För offroad och extrema förhållanden:
Deutsch HD30-seriens kontaktdon (IP68) + Nyogel 760G kontaktfett + dubbelt lager självvulkaniserande tejp. Denna specifikation används i militärfordon och gruvmaskiner.
För lastbilar och HGV med LED-ramp:
Superseal 1.5 eller 2.8mm kontaktdon (IP67/IP69K) med förtinnade terminaler + vibrationsdämpande kabelstöd + kvartalsvisa inspektioner med dokumentation för efterlevnad av vägtrafiklagstiftning.
✅ Snabbchecklista: Rostskydd för LED-extraljus
🎯 Slutsats: Fem minuter nu sparar fem timmars felsökning sen
Korrosion i LED-extraljusets anslutningar är nästan alltid förebyggbart. Investeringen i rätt kontaktdon, dielektriskt fett och krympslang kostar typiskt 200–400 kronor per installationspunkt – jämfört med flera timmars felsökning, reparation och potentiellt körförbud för yrkesfordon.
I Sverige, med vår kombination av vägsalt, temperaturcykler från –25°C till +25°C och hög luftfuktighet, är korrekt korrosionsskydd inte ett alternativ – det är en förutsättning för att LED-extraljuset ska hålla vad det lovar.
Vanliga frågor
Varför slutar LED-extraljus fungera trots att lampan ser hel ut?
Upp till 73% av alla LED-extraljusfel på svenska fordon orsakas av korroderade eller oxiderade elektriska anslutningar, inte av lampfel. Natriumklorid från vägsalt bildar en elektrolytlösning som sätter igång galvanisk korrosion, vilket ökar kontaktresistansen och orsakar flimmer, reducerad ljusstyrka eller totalt ljusfel.
Vilket är bäst för LED-extraljus – IP67 eller IP68 kontaktdon i svenska förhållanden?
IP67 rekommenderas för personbilar och SUV:ar, medan IP68 är starkt rekommenderat för lastbilar och tunga fordon. För extremt offroad och fordon som högtrycksatvättas är IP69K optimalt. Rätt klassning kombinerat med korrekt rostskyddsfett kan förlänga anslutningarnas livslängd med 5–10 år.
Hur monterar man LED-extraljusanslutningar för att undvika korrosion i saltmiljö?
Dra kabeln i en U-kurva nedåt före kontaktdonet (driploop) så att vatten rinner bort från anslutningen. Applicera dielektriskt silikonfett på kontaktpinnarna innan inkoppling. Förslut med dubbelväggsad krympslang med 3:1 eller 4:1 krympförhållande, täck minst 20–30 mm på varje sida om kopplingspunkten.
Vad kostar korrekt rostskydd för LED-extraljusets elektriska anslutningar?
Investeringen i rätt kontaktdon, dielektriskt fett och krympslang kostar typiskt 200–400 kronor per installationspunkt. Detta är en låg kostnad jämfört med flera timmars felsökning och reparation, eller potentiellt körförbud för yrkesfordon vid trafikinspektion.
Hur påverkar svenska vägar och vägsalt LED-extraljusets anslutningar?
Svenska vägar saltas med upp till 80 000 ton vägsalt per säsong. Kombinerat med temperaturcykler från –25°C till +25°C och hög luftfuktighet skapas extremt aggressiva korrosionsförhållanden. Utan skydd oxiderar kopparkontakter snabbt, kontaktresistansen ökar från milliohm till flera ohm, vilket genererar värme och spänningsfall.
Vilken IP-klassning och vilket kontaktmaterial krävs för lastbilars LED-belysning?
Lastbilar och HGV-fordon bör ha IP68 eller IP69K-klassade kontaktdon. Guldpläterade kontaktpinnar rekommenderas för bäst korrosionsskydd eftersom guld inte oxiderar. En lastbil med LED-ramp och konturljus kan ha 40–80 elektriska anslutningar, och defekta anslutningar kan leda till körförbud vid Transportstyrelsens trafikinspektion.
Guldpläterade eller förtinnade kontaktpinnar för LED-extraljus i saltmiljö?
Guldpläterade pinnar är överlägset bäst eftersom guld inte oxiderar alls och används i militär- och marinelektronik. Förtinnade pinnar är mycket bra och är standard i marin- och fordonselektronik där tenn oxiderar långsamt. Båda är klart överlägsna oskyddad koppar eller mässing som oxiderar snabbt i salt miljö.
Varför flimrar LED-extraljuset vid körning i vinterväglag?
Flimmer orsakas nästan alltid av korroderad kontaktresistans. Korrosion expanderar vid värme, vilket gör att kontaktfel varierar med temperaturen. Synlig grön eller vit beläggning på kontaktpinnarna bekräftar oxidation. Rengör med elektronikrengörare på spray, borsta varsamt längs pinnens riktning, torka med tryckluft och applicera nytt dielektriskt silikonfett.
Hur ofta ska LED-extraljusets anslutningar inspekteras och underhållas?
Personbilar och SUV:ar bör inspekteras en gång per år, helst på våren efter vintersäsongen. Offroad-fordon och lätta lastbilar var sjätte månad. Lastbilar och HGV-fordon kräver inspektion var tredje månad med fullständig rengöring och omfettning av alla elektriska anslutningar och rampkablar.
Vad är dielektriskt silikonfett och hur används det på LED-extraljuskontakter?
Dielektriskt silikonfett är en silikonbaserad pasta som appliceras direkt på kontaktpinnar för att fylla mikrosprickor där fukt och salt annars tränger in. Det leder inte ström, förhindrar galvanisk korrosion och är temperaturbeständigt från –40°C till +200°C. Applicera en tunn, jämn film på hankontaktens pinnar innan inkoppling.
Källor och referenser
1. Trafikverket - "Vinterdrift och halkbekämpning: Användning av vägsalt på svenska vägar – årsrapport och dosering per säsong"
2. RISE Research Institutes of Sweden - "Korrosion och elektriska kontaktfel i fordonselektronik utsatt för salt och fukt – fältundersökning"
3. Deutsch Automotive / TE Connectivity - "IP67 och IP69K kontaktdon för fordonsmiljöer: Konstruktion, material och tätningsprestanda"
4. SP Sveriges Tekniska Forskningsinstitut - "Skyddsmaterial och kontaktfetter för elektriska anslutningar i aggressiva fordonsmiljöer"
5. Transportstyrelsen - "Krav på elektrisk utrustning och belysning för tunga fordon och lastbilar på svenska vägar"
6. SAE International - "SAE J1128 / J2030: Standarder för kablar, kontaktdon och korrosionsskydd i fordonselektriska system"
