Automatiska ljussystem för extraljus på lastbilar

Varför behöver lastbilar och offroad-fordon automatiserade ljussystem?

För lastbilsförare och offroad-entusiaster i Sverige är rätt belysning inte bara en komfortfråga – det är en säkerhetskritisk funktion. Svenska vintervägar, älgrika skogssträckor och långa mörkertimmar under november till februari skapar ett extremt behov av pålitlig, automatiserad ljusstyrning.

Moderna LED-extraljussystem kan integreras med skymningsreläer, rörelsesensorer och fordonshastighetsbaserade styrenheter för att skapa ett helt automatiserat belysningssystem. Resultatet är bättre trafiksäkerhet, lägre energiförbrukning och ett mer professionellt körbeteende – särskilt viktigt för åkeriägare och kommersiella fordonsoperatörer.

Hur fungerar ett skymningsrelä för LED-extraljus?

Skymningsreläer är den vanligaste formen av automatisering för extraljus på lastbilar och tunga fordon. Principen är enkel men effektiv: en ljussensor placeras på instrumentbrädan eller taket och mäter kontinuerligt det omgivande ljuset. När ljusnivån sjunker under det inställda tröskelvärdet skickas en signal till reläet som aktiverar LED-extraljusen.

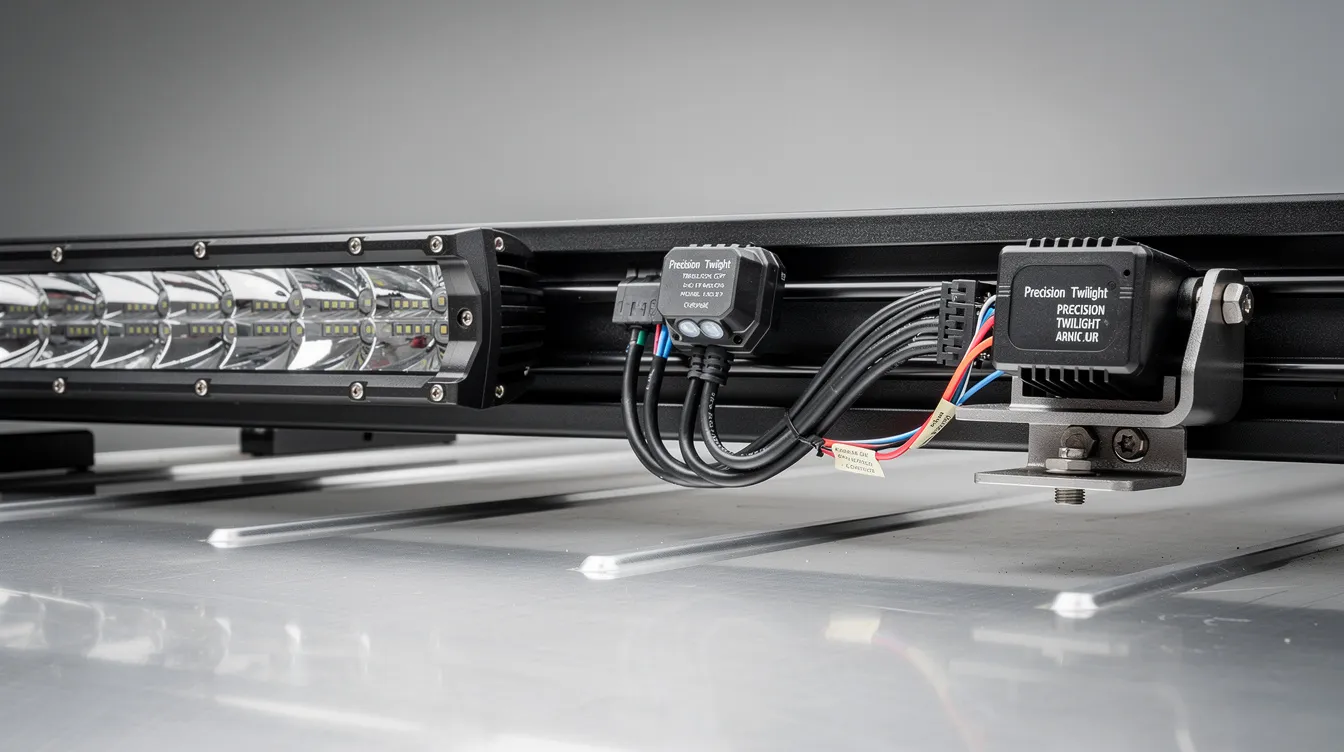

Installation av skymningsrelä på lastbil

På tunga fordon och lastbilar kräver installationen av ett skymningsrelä hänsyn till fordonets 24-volts elsystem. De flesta personbilsreläer är konstruerade för 12 volt, varför det är avgörande att välja ett relä specifikt avsett för 24V-system. En korrekt installation inkluderar:

• Placering av ljussensor fri från direkta ljuskällor och instrumentbelysning
• Korrekt dimensionering av reläet för LED-extraljusens totala watttal
• Skyddad kabelinstallation med korrekt säkringsdimensionering
• Hysteresis-inställning för att undvika snabbt upprepade av/på-cykler i varierande ljusförhållanden
• Integration med befintligt CAN-buss-system på moderna fordon

Vad är hastighetsbaserad ljusstyrning och hur används den på lastbilar?

Hastighetsbaserad styrning är en av de mest intelligenta lösningarna för tunga fordon och åkerier med höga krav på automatisering. Systemet hämtar hastighetsinformation direkt från fordonets CAN-buss eller via en separat hastighetssensor kopplad till kardanaxeln eller växellådan.

Praktiska tillämpningar för svenska åkerier

För en lastbilsförare som kör riksväg 45 genom Norrland vintertid innebär hastighetsbaserad styrning att fjärrstrålkastarna automatiskt aktiveras när fordonet accelererar upp på landsväg. När föraren bromsar in mot ett samhälle och hastighetgsjunker under tröskelvärdet stängs fjärrstrålkastarna av – utan att föraren behöver tänka på det.

Det finns även möjlighet att kombinera hastighetsbaserad styrning med GPS-geofencing, så att extraljusen automatiskt inaktiveras i tätortsområden oberoende av hastigheten. Detta är en funktion som ökar professionalism och regelefterlevnad för kommersiella transportföretag.

Hur används rörelsesensorer för LED-arbetsljus och varningsljus?

PIR-sensorer (Passive Infrared) och mikrovågssensorer används på fordon för att detektera rörelse i specifika zoner runt fordonet. På en tung lastbil kan sensorer monteras för att automatiskt aktivera:

• Underbefrielseljus och sidobelysning vid personrörelse under fordonet
• Bakre arbetsljus när baklucka öppnas eller rörelse detekteras bakom fordonet
• Varningsljus och rotorblink när arbetsfordon detekterar personal i arbetszon
• Lastbryggsbelysning vid detekterad rörelse i lastrummet

Säkerhetsfördelar med rörelsestyrda varningsljus

Statistik från Arbetsmiljöverket visar att backningsolyckor med tunga fordon utgör en betydande andel av allvarliga arbetsplatsolyckor i Sverige. Rörelsesensorstyrda varningsljus och bakbelysning på lastbilar kan aktiveras omedelbart när en person detekteras bakom fordonet – en funktion som kompletterar backkameror och backvarningssystem.

För anläggningsmaskiner och arbetsfordon som grävmaskiner, hjullastare och sopbilar är automatiserade belysningssystem med rörelsesensorer inte bara en komfortfunktion utan ett direkt säkerhetsverktyg som kan förebygga allvarliga olyckor.

Vilka svenska regler gäller för automatiserade extraljus på lastbilar?

Sverige följer EU:s harmoniserade ljusregelverk, men Transportstyrelsen har egna föreskrifter för tunga fordon som komplement. Det är absolut nödvändigt att automatiseringssystem för extraljus konstrueras med en manuell override-funktion – föraren ska alltid ha möjlighet att inaktivera systemet omedelbart.

För lastbilar med automatiskt anpassade fjärrstrålkastare (ADB – Adaptive Driving Beam) finns specifika krav på att systemet ska reagera på mötande fordon inom 0,5 sekunder och inaktivera eller anpassa ljusbilden automatiskt. Äldre system som inte uppfyller dessa krav måste kompletteras med manuell styrning.

Hur kombinerar man flera sensorsystem för optimal ljusstyrning?

För en professionellt utrustad lastbil eller ett avancerat offroad-fordon kan ett integrerat belysningsstyrningssystem byggas upp med följande lagerstruktur:

1. Manuell masterswitch: Alltid högsta prioritet, kan överstyrda allt
2. Skymningsrelä: Automatisk aktivering av helljus vid lågt omgivningsljus
3. Hastighetsmodul: Aktiverar fjärrstrålkastare och extraljus vid hög hastighet
4. Rörelsesensorer: Styr arbetsljus och varningsljus vid stillastående
5. Temperaturskydd: Överhettningsskydd för LED-drivdonet vid kontinuerlig drift

Energihantering och batteriskydd

En viktig aspekt av automatiserade LED-ljussystem på lastbilar är energihantering. Moderna LED-extraljus med 100–300 watts effekt kan belasta elsystemet avsevärt, särskilt på stillastående fordon med tomgångskörning. Intelligenta styrsystem bör inkludera:

• Spänningsövervakning som inaktiverar extraljus vid batterispänning under 23V (24V-system)
• Tidsbegränsad aktivering av arbetsljus vid stillastående – maximalt 4 timmar utan motorstart
• Prioriteringssystem som stänger av extraljus före viktiga fordonssystem vid låg batterinivå
• Laddningstillståndsmätning för litiumbaserade hjälpbatterier på elfordon och hybrider

Vilken teknik passar bäst för offroad-fordon och 4x4?

Offroad-körning ställer helt andra krav på belysningssystem än landsvägs- och stadskörning. I terrängen körs fordonet ofta i låga hastigheter, 5–30 km/h, men med maximalt behov av vidvinkelbelysning och spotljus för att navigera hinder, vatten och skogsstigar.

För offroad-entusiaster och jägare som kör i svenska skogar och fjällterräng är manuell kontroll fortfarande att föredra som primärsystem, men ett skymningsrelä som automatiserar grundbelysningen vid inbrytande mörker ger ett värdefullt säkerhetsnät – särskilt vid oväntade väderskiften eller när solnedgången infaller snabbt i terrängen.

Hur installerar man ett komplett automatiserat LED-ljussystem på lastbil?

En professionell installation av ett automatiserat LED-extraljussystem på en lastbil kräver noggrann planering och rätt komponenter. Här är en steg-för-steg-översikt för installatörer och fordonstekniker:

1. Systemplanering: Rita ett elschema med alla sensorer, reläer och LED-belastningar inkluderade
2. Komponentval: Välj 24V-kompatibla reläer, IP67-klassade sensorer och rätt säkringsdimensionering
3. CAN-buss-analys: Identifiera rätt CAN-signaler för hastighet, växelläge och belysningsstatus
4. Sensorplacering: Montera ljussensorer skyddade från direkt sol och fordonets egna ljuskällor
5. Kabelinstallation: Använd minst 4mm² kabel för höga LED-belastningar, med ordentliga genomföringar
6. Programmering: Ställ in tröskelvärden, fördröjningar och prioritetsordning i styrenheten
7. Testning: Verifiera alla aktiveringsscenarier inklusive manuell override och batteriskydd

Sammanfattning: Vilket system passar ditt fordon bäst?

Valet av automatiseringssystem för LED-extraljus beror i hög grad på fordonets användningsområde, fordonsklass och krav på driftsäkerhet. För tunga lastbilar i kommersiell drift ger en kombination av skymningsrelä och hastighetsbaserad CAN-styrning den bästa balansen mellan automatisering och regelefterlevnad.

Offroad-entusiaster och jägare i Sverige drar störst nytta av ett robust skymningsrelä med manuell override, kompletterat med IP68-klassade komponenter som klarar vatten, lera och extrema temperaturer från -40°C till +70°C.

Oavsett system är den viktigaste principen densamma: automatiseringen ska stödja föraren, aldrig ersätta dennes omdöme. Rätt konfigurerat höjer ett automatiserat LED-ljussystem säkerheten, sänker energiförbrukningen och ger ett mer professionellt och pålitligt fordon – oavsett om det är en 60-tons långtradare på E4:an eller en 4x4 i fjällterrängen norr om Kiruna.
