Extraljus på elbilar och hybridlastbilar – säker installation

1 juni 2026 • 8 min läsning • Senast uppdaterad: 1 juni 2026

Viktiga insikter: LED-extraljus på el- och hybridfordon

⚡ Elbilar och hybridlastbilar har högtspänningssystem på 400–800V som kräver särskild hänsyn vid installation av extraljus
🔌 Regenerativ bromsning påverkar det elektriska nätverket och kan skapa spänningstoppar som skadar felaktigt installerade LED-ljus
✅ Rätt installation kräver isolerade 12V-kretsar, godkänd utrustning och ofta professionell hjälp – men är fullt möjlig och lönar sig

Marknaden för eldrivna och hybridfordon exploderar i Sverige. År 2024 var nästan 40% av alla nyregistrerade lastbilar i Sverige laddhybrider eller helelektriska. Det skapar ett nytt och komplext landskap för dig som vill montera LED-extraljus, varningsljus eller arbetsljus på ditt fordon. De gamla metoderna funkar inte alltid längre. Högtspänningssystem, CAN-bussnätverk och regenerativ bromsning förändrar spelreglerna – men med rätt kunskap kan du installera säkert och lagligt.

Varför är el- och hybridfordon annorlunda när det gäller extraljusinstallation?

Elbilar och hybridfordon har två separata elektriska system: ett högtspänningssystem (400–800V) för framdrift och ett lågspänningssystem (12V eller 48V) för all fordonselektronik. LED-extraljus ska alltid kopplas till lågspänningssystemet – men det är mer komplext än i ett vanligt fordon.

I en traditionell diesellastbil eller bensindriven bil finns ett enkelt 12V- eller 24V-system. Du hittar ett lämpligt relä, kopplar in extraljuset och är klar. På en Tesla, Volvo FH Electric eller Toyota RAV4 Hybrid är det annorlunda. Fordonens elektronik är sammankopplad via avancerade nätverksprotokoll, och systemet reagerar på belastningar på ett sätt som kan verka oförutsägbart.

Det handlar inte om att det är omöjligt att montera extraljus – utan om att förstå vilka kretsar du arbetar med och varför isolering, EMC-skydd och rätt komponenter är avgörande.

Högtspänningssystemet: Vad du aldrig får röra vid

Högtspänningssystemet i en elbil eller hybridlastbil är livsfarligt. Det arbetar vid spänningar som kan döda omedelbart vid kontakt. Komponenterna identifieras vanligtvis med orange kablar och tydlig märkning. Dessa ska du aldrig beröra, aldrig borra i närheten av och aldrig använda som strömkälla för tillbehör.

⚠️ Säkerhetskrav: Arbeta aldrig i närheten av orange kablar eller HV-komponenter utan certifierad utbildning. I Sverige kräver arbete på högtspänningssystem i hybridfordon att tekniker har HV-behörighet (minst SS-EN 50110-nivå).

Hur påverkar regenerativ bromsning dina LED-extraljus?

Regenerativ bromsning genererar elektrisk energi tillbaka till batteriet. Den processen kan skapa spänningstoppar och EMC-störningar i lågspänningssystemet som kan skada LED-drivdon och orsaka flimmer, felkoder eller kortslutningar i dåligt installerade extraljussystem.

När en elbil bromsar regenerativt fungerar eldrivningsenheten som en generator. Överskottsenergi flödar tillbaka in i batterisystemet. Denna process är inte alltid perfekt filtrerad, och i lågspänningsnätverket kan du se spänningsvariationer på upp till ±3–5V utöver normal driftspänning.

För billiga eller okvalificerade LED-ljus kan detta vara förödande. Billiga LED-drivers saknar tillräckliga transientsuppressorer och kondensatorer för att klara dessa variationer. Resultatet? Flimrande ljus, kortad livslängd – eller att LED-ljuset slutar fungera helt.

Vad du ska kräva av LED-extraljus för el- och hybridfordon

Egenskap	Minimikrav	Rekommenderat
Spänningsintervall	9–16V	8–32V (universal)
IP-klassning	IP67	IP68 eller IP69K
EMC-skydd	E-märkt	E-märkt + EMC-filtrerat drivdon
Transientskydd	TVS-diod	TVS-diod + EMI-filter
Certifiering	ECE R10, ECE R112	ECE R10, R112 + R149

Vad säger svenska regler om LED-extraljus på elbilar och hybridlastbilar?

I Sverige gäller samma grundläggande regler för LED-extraljus oavsett drivlinetype. Extraljus ska vara E-märkta, korrekt monterade och avskärmade enligt Transportstyrelsens föreskrifter. Skillnaden för el- och hybridfordon ligger i installationskraven – inte i ljusets godkännande i sig.

Transportstyrelsen och EU-direktiv (ECE-reglementen) ställer krav på att all extrabelysning ska vara typgodkänd (E-märkt). För extraljus gäller främst ECE R112 (fjärrljus/halvljus) och ECE R149 för nyare LED-produkter. Dessa krav är teknikneutrala – de gäller diesel, bensin, el och hybrid lika.

Men när det gäller hur du installerar utrustningen på ett el- eller hybridfordon, tillkommer tillverkarens egna krav. Volvo, Scania, Mercedes och andra tillverkare av elektriska lastbilar specificerar ofta exakt vilka kretsar som är avsedda för tillbehör och vilka maximala belastningar som tolereras.

Specifika krav för tunga elfordon (HGV)

Elektriska lastbilar som Volvo FH Electric, Scania BEV-serien och Mercedes eActros är konstruerade med 24V lågspänningssystem för fordonselektronik – precis som konventionella lastbilar. Det är en fördel: du kan använda samma 24V-kompatibla LED-extraljus och LED-ramper som du skulle använda på en diesellastbil, förutsatt att du installerar dem rätt.

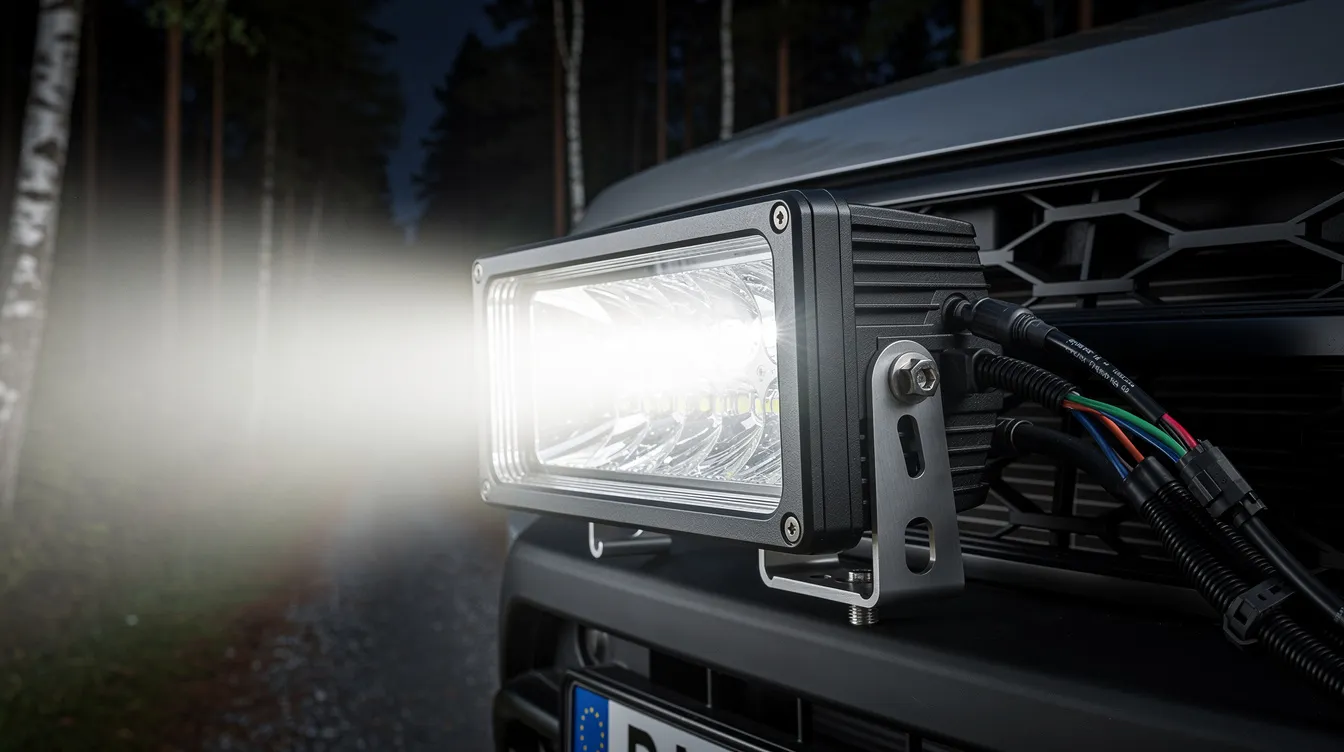

Professionell installation av LED extraljus på hybridfordon med isolerad 12V-krets och godkänd reläkoppling – säker montering för elbilar och hybridlastbilar

✅ Installationskrav för eldrivna lastbilar

1. Använd alltid dedikerade tillbehörskretsar specificerade i fordonets servicemanual
2. Installera separata reläer och säkringar – koppla aldrig direkt på befintliga kretsar
3. Använd skärmade kablar för att minimera EMC-störningar i CAN-bussnätverket
4. Välj LED-produkter med brett spänningsintervall (8–32V) och inbyggt EMI-filter
5. Dokumentera installationen för serviceändamål och eventuell garantihantering

Hur fungerar CAN-bus och varför spelar det roll för dina extraljus?

CAN-bus är fordonets kommunikationsnätverk. Moderna el- och hybridfordon använder detta nätverk för att styra nästan allt – inklusive belysning. Elektriska störningar från felaktigt installerade extraljus kan skicka falska signaler i CAN-bussen och orsaka felkoder, varningslampor eller systemstörningar.

I en modern elbil är det inte som förr, då man kunde knäppa ihop vad som helst på ett enkelt 12V-system. CAN-bussen i exempelvis en hybridlastbil övervakar konstant strömkonsumtion, spänningsnivåer och belastning på varje krets. Oväntat hög strömförbrukning – eller elektriska störningar – rapporteras som fel.

Det vanligaste problemet uppstår när installatörer "stjäl" signal från befintliga belysningskretsar för att aktivera extraljus. I ett konventionellt fordon fungerar detta ofta. I ett modernt el- eller hybridfordon kan detta lura CAN-systemet att tro att en lampa har gått sönder – och aktivera en varningsindikator på instrumentpanelen.

Lösningen: Isolerade styrreläer och Canbus-kompatibla kopplingar

Den bästa lösningen är att använda ett isolerat styrrelä som tar en liten signalström från fordonets system (tillräcklig för att inte störa CAN-bussen) och sedan driver extraljuset från en helt separat krets direkt från batteriet eller en lämplig säkringscentral.

För offroad-SUV:ar och personbilar med hybridteknik (Toyota RAV4 Hybrid, Ford Explorer PHEV, med flera) finns specifika CAN-bus-kompatibla reläpaket tillgängliga som är konstruerade just för detta ändamål. Dessa löser problemet med falska varningslampor elegant.

Vilka LED-extraljus är bäst lämpade för elfordon och hybridfordon?

För el- och hybridfordon bör du prioritera LED-extraljus med brett spänningsintervall (8–32V), inbyggt EMI-filter och robust transientskydd. Dessa egenskaper gör ljusen tåliga mot de variationer som uppstår i moderna fordons elektriska system.

Fjärrstrålkastare och extraljus för elbilar

För personbilar, SUV:ar och mindre hybridfordon rekommenderas kompakta LED-fjärrstrålkastare med hög luminanseffektivitet. En bra modern LED-fjärrstrålkastare levererar 10 000–25 000 lumen med en effektförbrukning på bara 60–120W. Det låga strömuttaget är viktigt i elfordon där varje kilowattimme räknas.

LED-ramper och arbetsljus för hybridlastbilar

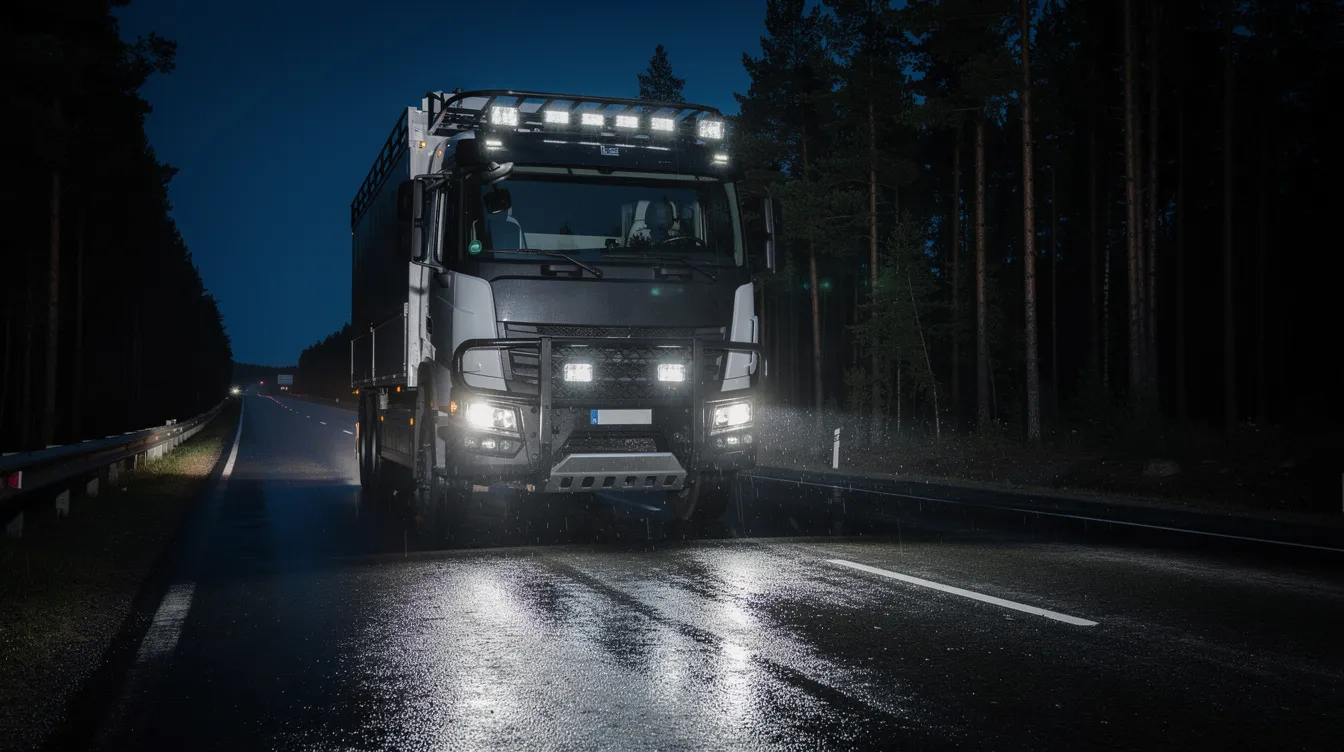

För elektriska lastbilar och hybridlastbilar är LED-arbetsljus och LED-ramper populära tillbehör – särskilt inom transport, entreprenad och räddningstjänst. En typisk LED-ramp för lastbilar levererar 30 000–80 000 lumen och drar 200–500W. Det är viktigt att kontrollera att fordonets 24V-system tål denna belastning och att installationen görs med tillräcklig kabelarea och säkring.

💡 Energieffektivitetsfördel med LED på elfordon

LED-extraljus drar upp till 75% mindre energi än halogenalternativ med likvärdig ljusstyrka. På ett elfordon innebär detta att extraljusen knappt märks i räckviddskalkylerna. En 100W LED-ramp drar lika mycket som en enkel halogenstrålkastare – en enorm fördel för räckvidd och ekonomi.

Hur installerar du LED-extraljus säkert på en elbil eller hybridlastbil?

Säker installation på el- och hybridfordon kräver tre saker: rätt krets, rätt komponenter och rätt metod. Arbeta alltid från lågspänningssystemet, använd isolerade reläer och välj LED-produkter med bred spänningstolerans och EMC-godkännande.

Steg-för-steg: Grundläggande installationsmetod

1

Konsultera servicemanualen

Hitta tillverkarens specificerade tillbehörskretsar och maximal tillåten belastning. Dokumentera dessa uppgifter.
2

Välj rätt kopplingspunkt

Anslut alltid den positiva ledningen via en ny säkring direkt till batteriet eller fordonsspecifik säkringscentral – aldrig till befintliga LED-belysningskretsar.
3

Installera isolerat styrrelä

Använd ett CAN-bus-kompatibelt relä som tar en liten styrsignal från fordonets system men driver extraljuset från en separat krets. Minimerar störningar.
4

Välj rätt kabelarea

Beräkna rätt kabelarea baserat på strömstyrka och kabellängd. Generellt: upp till 10A = 1,5mm², 10–20A = 2,5mm², 20–30A = 4mm². Använd alltid kabelarea med minst 20% marginal.
5

Testa och verifiera

Kontrollera att inga felkoder uppstår i fordonets diagnossystem efter installation. Kör fordonet i normala förhållanden inkl. regenerativ bromsning och kontrollera att ljusen fungerar stabilt.

Vad kostar fel installation – och vad händer med garantin?

En felaktig installation av LED-extraljus på ett hybridfordon kan kosta betydligt mer än priset på ljusen. Om en bilverkstad kan bevisa att en tredjeparts-installation orsakat skada på fordonets elektriska system, kan garantin på berörda komponenter ogiltigförklaras.

I Sverige skyddas konsumenter av regler som innebär att tillverkaren måste bevisa att en modifiering orsakat felet för att neka garantiservice. Men praktiken är att felaktigt installerade elektriska tillbehör är en vanlig orsak till garantitvister – och det är svårt och dyrt att driva sådana ärenden.

💰 Ekonomisk realitet: En diagnostikfelsökning hos en auktoriserad elfordonsverkstad kostar i snitt 1 000–3 000 kr. Att åtgärda CAN-busskador eller skadade styrenheter kan kosta 10 000–50 000 kr. En korrekt installation med rätt komponenter kostar ofta bara en bråkdel av detta.

Expertrekommendationer för svenska förhållanden

Svenska vinterförhållanden ställer extra krav på all fordonsbelysning. Temperaturer under –30°C, vägsalt, fukt och snö testar IP-klassning och kabelisolering hårt. För el- och hybridfordon tillkommer utmaningen att kalla temperaturer påverkar batterikapacitet – och att fordonets energihanteringssystem kan bete sig annorlunda i extrem kyla.

Expertpanelens topp-5 råd för Sverige

→
Välj IP69K-klassade produkter för lastbilar och fordon som utsätts för högtryckstvätt och extremt väder. IP67 räcker för de flesta personbilar.
→
Använd kabelskydd och genomföringstätningar vid alla håltagningar i kaross – fukt och salt är de vanligaste orsakerna till korrosionsskador i elsystem.
→
Kontrollera kyltemperaturen på LED-drivdonet under drift. I kalla klimat kan LED-ljus faktiskt bli varmare relativt omgivningstemperaturen – välj produkter med god termisk design.
→
Dokumentera installationen noggrant med foton och kopplingsschema. Viktigt vid service, garantiärenden och fordonsbyte.
→
Konsultera en certifierad elektriker med erfarenhet av elfordon om du är osäker. Kostnaden är liten jämfört med risken för skador på fordonets dyra elektronik.

Sammanfattning: LED-extraljus på el- och hybridfordon är möjligt och lönsamt

Att installera LED-extraljus, varningsljus eller arbetsbelysning på ett el- eller hybridfordon kräver mer kunskap än på ett konventionellt fordon – men är fullt möjligt och ofta mycket lönsamt. LED-teknikens låga energiförbrukning passar perfekt med elfordonens fokus på effektivitet, och rätt installerad utrustning skapar minimal påverkan på räckvidden.

Nyckeln är att förstå de elektriska systemens arkitektur, välja kvalitetsprodukter med rätt certifieringar och EMC-egenskaper, samt installera med isolerade kretsar som inte stör fordonets CAN-bussnätverk. För elektriska lastbilar och hybridlastbilar gäller dessutom att följa tillverkarens specifika krav noga.

Behöver du hjälp att välja rätt LED-extraljus för ditt el- eller hybridfordon?

På ledextraljus.eu hittar du ett brett sortiment av E-märkta LED-extraljus, LED-ramper och varningsljus som är kompatibla med moderna el- och hybridfordon – från kompakta personbilar till tunga elektriska lastbilar.

Alla våra produkter uppfyller aktuella ECE-krav och är testade för svenska förhållanden. Kontakta oss för rådgivning om du är osäker på vilken produkt som passar ditt specifika fordon.

Vanliga frågor

Hur påverkar regenerativ bromsning LED-extraljus på hybridfordon?

Regenerativ bromsning skapar spänningstoppar på upp till ±3–5V i lågspänningsnätverket. Billiga LED-drivers saknar tillräckliga transientsuppressorer för att klara dessa variationer, vilket orsakar flimrande ljus, kortad livslängd eller att LED-ljuset slutar fungera helt. Välj produkter med TVS-diod och EMI-filter.

Vilken IP-klassning är bäst för LED-extraljus på elfordon i Sverige?

IP67 är minimikravet för de flesta personbilar, men IP68 eller IP69K rekommenderas för lastbilar och fordon som utsätts för högtryckstvätt och extremt väder. Svenska vinterförhållanden med temperaturer under –30°C, vägsalt och fukt kräver högsta möjliga IP-klassning för säker funktion.

Hur monterar man LED-extraljus säkert på en elbil utan att störa CAN-bussen?

Installationen görs i fem steg: 1) Konsultera servicemanualen för tillåtna tillbehörskretsar. 2) Anslut via ny säkring direkt till batteriet. 3) Installera isolerat CAN-bus-kompatibelt styrrelä. 4) Välj rätt kabelarea – 10–20A kräver 2,5mm². 5) Verifiera att inga felkoder uppstår i diagnossystemet efter installation.

Vad kostar en felaktig installation av LED-extraljus på ett hybridfordon?

En diagnostikfelsökning hos auktoriserad elfordonsverkstad kostar i snitt 1 000–3 000 kr. Att åtgärda CAN-busskador eller skadade styrenheter kan kosta 10 000–50 000 kr. En korrekt installation med rätt komponenter kostar en bråkdel av detta och skyddar fordonets garanti.

Vilka regler gäller för LED-extraljus på elbilar i Sverige?

I Sverige gäller samma grundläggande regler oavsett drivlinetyp. Extraljus ska vara E-märkta och korrekt monterade enligt Transportstyrelsens föreskrifter. Certifieringarna ECE R10, ECE R112 och ECE R149 gäller lika för diesel, bensin, el och hybrid. Skillnaden ligger i installationskraven, inte ljusets godkännande.

Vilka tekniska specifikationer ska LED-extraljus ha för el- och hybridfordon?

LED-extraljus för el- och hybridfordon bör ha spänningsintervall 8–32V, IP68 eller IP69K-klassning, EMC-filtrerat drivdon med TVS-diod och EMI-filter samt certifieringarna ECE R10, R112 och R149. Fjärrstrålkastare bör leverera 10 000–25 000 lumen med effektförbrukning på 60–120W.

LED-extraljus eller halogenljus – vilket är bättre för elfordon med tanke på räckvidd?

LED-extraljus är klart överlägsna på elfordon. LED drar upp till 75% mindre energi än halogenalternativ med likvärdig ljusstyrka. En 100W LED-ramp drar lika mycket som en enkel halogenstrålkastare, vilket innebär att extraljusen knappt påverkar räckviddskalkylerna – en enorm fördel för elfordon.

Varför uppstår varningslampor på instrumentpanelen efter installation av LED-extraljus på hybridfordon?

Problemet uppstår när installatörer kopplar extraljuset direkt på befintliga belysningskretsar. CAN-bussen tolkar den förändrade strömförbrukningen som en trasig lampa och aktiverar varningsindikator. Lösningen är ett isolerat styrrelä som tar liten styrsignal från fordonssystemet men driver extraljuset från en separat krets.
