Zonindelning för arbetsfordon: Extraljus & varningsljus

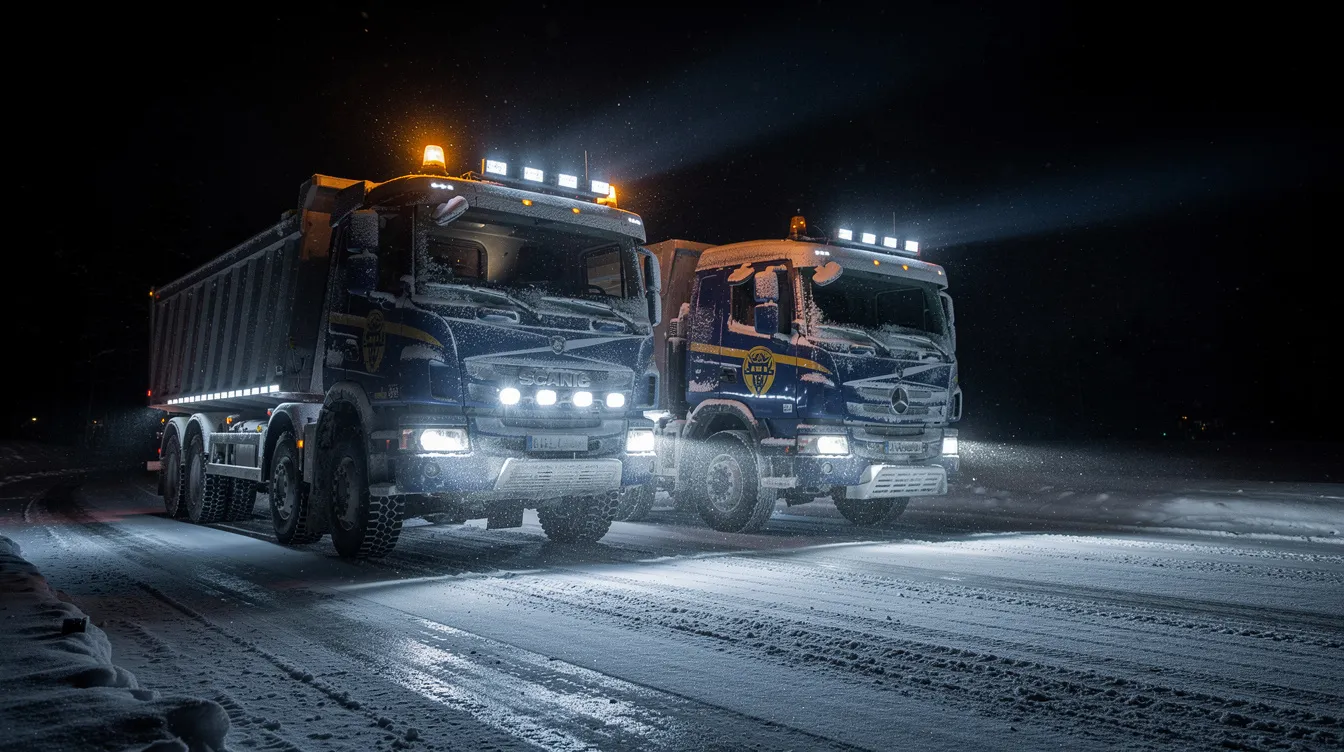

Viktiga insikter – Komplett belysningssystem för arbetsfordon
- ✓ Ett välplanerat belysningssystem ökar säkerheten med upp till 70% vid arbete i mörker och dåliga ljusförhållanden
- ✓ Zonindelning i 4 zoner – framåt, bakåt, sidobelysning och varningsljus – är grunden för ett komplett system
- ✓ LED-teknik ger 50–80% lägre energiförbrukning jämfört med halogen, avgörande för fordon med hög elektrisk belastning
- ✓ Svenska trafikregler kräver godkänd E-märkning på alla ljus som används i offentlig trafik
Att planera ett komplett belysningssystem för en lastbil, ett anläggningsmaskinsfordon eller ett specialfordon är en av de mest lönsamma investeringar du kan göra. Rätt kombination av extraljus, arbetsljus och varningsljus förbättrar inte bara säkerheten – det ökar produktiviteten och minskar risken för olyckor dramatiskt. Studier visar att 40% av alla arbetsplatsolyckor med fordon sker i samband med bristfällig belysning. I Sverige, med långa vintrar och upp till 20 timmars mörker per dygn i norr, är detta extra kritiskt.
Vad innebär zonindelning för arbetsfordonsbelysning?
Zonindelning betyder att du delar upp fordonets belysningsbehov i logiska zoner baserade på arbetsuppgift och riktning. Varje zon har specifika krav på ljusstyrka, spridningsvinkel och ljustyp. En genomtänkt zonindelning gör att du aldrig lyser för lite – eller i fel riktning – när det verkligen gäller.
För en lastbil eller ett entreprenadfordon delar vi vanligtvis in belysningen i fyra primära zoner. Varje zon har sin funktion och kräver specifik utrustning. Utan en tydlig plan riskerar du att lägga pengar på ljus som inte fyller sitt syfte – eller värre, att missa kritiska belysningspunkter som kan leda till olyckor.
🔦 Zon 1 – Framåtbelysning
Fjärrstrålkastare, extraljus och spotlights för körning och navigation framåt. Kräver hög lumen och smal spridningsvinkel för lång räckvidd.
💡 Zon 2 – Arbetsljus runt fordonet
Bred spridning för arbete nära fordonet. Inkluderar sidoarbetsljus, kranljus och belysning under chassis.
🔴 Zon 3 – Bakåt- och manöverbelysning
Backljus, arbetsljus baktill och belysning av lastutrymme. Kritisk för säker backning och lastning/lossning.
⚠️ Zon 4 – Varnings- och markeringsljus
Rotationsblink, LED-ramp, konturljus och positionsljus. Avgörande för synlighet i trafiken och på arbetsplatsen.
Hur planerar du ett komplett belysningssystem från grunden?
Börja alltid med en behovsanalys: Vad ska fordonet göra? Var ska det köras? Vilka tider? Svaren styr val av ljustyp, placering och effekt. En lastbil som kör nattliga transporter på landsväg har helt andra behov än en hjullastare som arbetar på en byggarbetsplats.
Steg 1 – Kartlägg fordonets arbetsuppgifter
Det första steget är att ta ett steg tillbaka och verkligen analysera hur fordonet används. En timmerbil har andra belysningsbehov än en sophämtningsbil. En kranбil behöver ljus runt hela kranen. En väghyvlare behöver starkt arbetsljus nedåt mot vägbanan. Gör en lista över alla situationer där bra belysning är kritisk.
Steg 2 – Välj rätt ljuskällor för varje zon
| Ljustyp | Bäst för zon | Typisk lumen | Spridningsvinkel |
|---|---|---|---|
| LED fjärrstrålkastare | Zon 1 | 10 000–30 000 lm | 10–30° |
| LED arbetsljus (flood) | Zon 2 | 3 000–15 000 lm | 60–120° |
| LED backljus/arbetsljus | Zon 3 | 2 000–8 000 lm | 90–120° |
| LED varningsbalk/ramp | Zon 4 | Synlighet >1 km | 360° |
Steg 3 – Planera kablage och strömförsörjning
Ett av de vanligaste misstagen är att planera ljuset utan att planera kablaget. Ett komplett system på en tung lastbil kan dra 50–150 ampere extra. Det kräver ordentliga reläboxar, skyddade kabeldragningar och ofta en extra batteribank. Planera kablaget i etapper som matchar zonindelningen – det gör framtida felsökning mycket enklare.
⚡ Tips om strömförbrukning
LED-ljus förbrukar 50–80% mindre ström än motsvarande halogenljus. En 100W LED arbetsljus ger samma ljusmängd som en 300–400W halogenlampa. På ett fordon med 10–15 arbetsljus gör detta en enorm skillnad för alternatorbelastningen.
Vilka svenska regler gäller för extraljus och varningsljus på lastbilar?
I Sverige regleras fordonsbelysning i huvudsak av Transportstyrelsens föreskrifter (TSFS) och EU-direktiv. Alla ljus som används i trafik måste vara E-märkta. Varningsljus som blinkande gult ljus kräver tillstånd och får bara användas under specifika omständigheter. Arbetsljus får användas fritt utanför allmän väg.
Det är viktigt att skilja på ljus för trafikbruk och ljus för arbetsbruk. Extraljus och fjärrstrålkastare som sitter framtill måste vara godkända för vägtrafik och vara E-märkta. Antalet tillåtna extraljus framåt begränsas också – maximalt 4 extraljus framåt (inklusive helljus) för personbil och lätt lastbil, medan tung lastbil följer egna regler.
Varningsljus och specialbelysning – vad kräver tillstånd?
- ▶ Blinkande gult varningsljus (rotationsblink/LED-ramp): Tillåtet för fordon som utför vägarbete, transport av farligt gods eller arbete med risk för trafikolycka. Kräver godkänd utrustning med ECE R65-godkännande.
- ▶ Konturljus på lastbilar: Obligatoriskt för fordon bredare än 2,1 meter och längre än 6 meter. Vita eller gula ljus framtill, röda baktill – detta är ett krav, inte ett tillval.
- ▶ Arbetsljus (flood lights): Får INTE vara tända under körning på allmän väg om de bländar andra trafikanter. Ska kopplas till PTO eller arbetsläge.
- ▶ IP-klassning: Minst IP67 rekommenderas för alla ljus på lastbilar och tunga fordon. IP69K krävs för fordon som genomgår högtryckstvätt regelbundet.

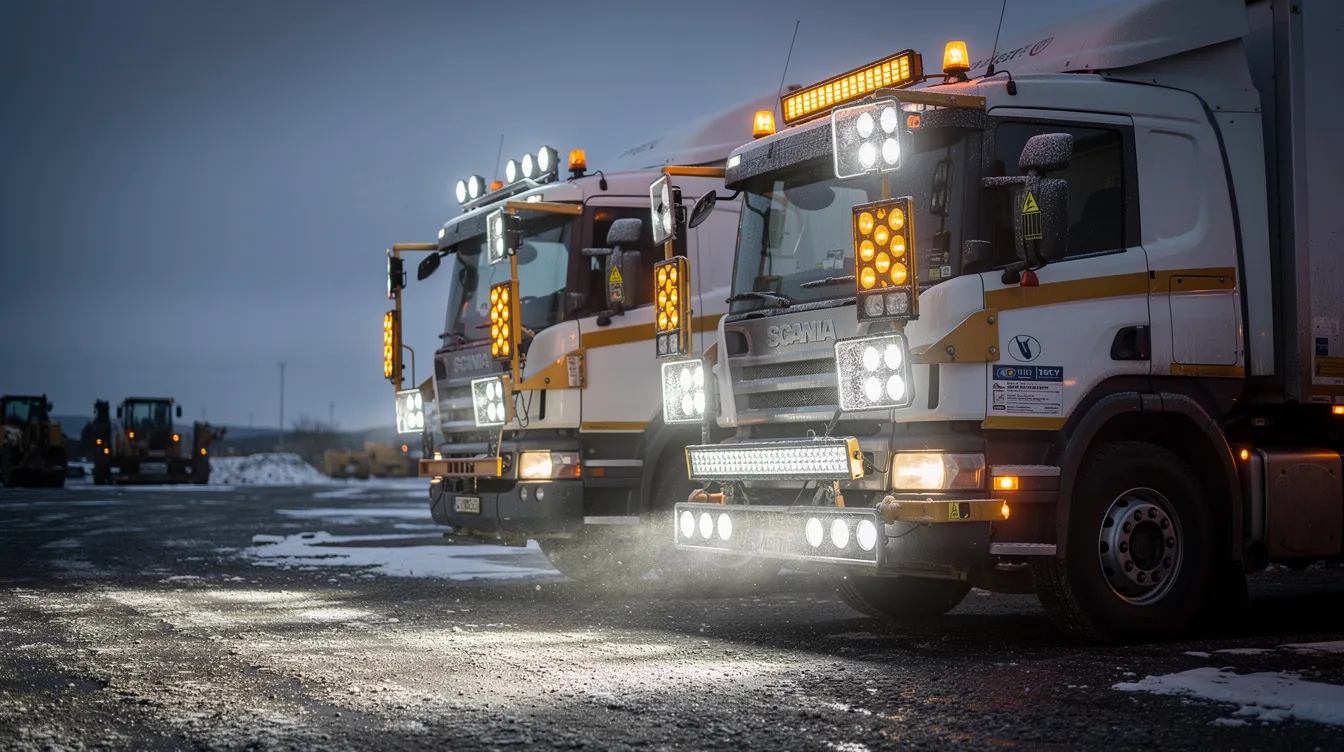

Hur bygger du ett komplett system för en lastbil steg för steg?
Ett komplett belysningssystem för en tung lastbil byggs bäst i moduler. Börja med grunden – trafiksäkerhetsbelysning och konturljus – och bygg sedan ut med arbetsljus och varningssystem. Varje modul kan planeras och installeras separat, vilket minskar risken för fel och gör systemet lättare att underhålla.
Modul 1 – Grundpaketet (Trafiksäkerhet)
Grundpaketet inkluderar allt som krävs enligt lag. För en tung lastbil över 7,5 ton innebär detta: konturljus runt hela ekipaget, godkänt bakljus och bromsljus, samt sidomarkeringsljus. Investera i LED konturljus från start – de kräver minimal underhåll och ger 50 000+ timmars livslängd jämfört med 500–1000 timmar för glödlampor.
Modul 2 – Körbelysning och extraljus
Nästa steg är att optimera körbelysningen. För en långtradare handlar det om LED extraljus och fjärrstrålkastare som kompletterar standardstrålkastarna. Välj ljus med 5 700–6 000 Kelvin färgtemperatur – detta matchar dagsljus och minskar ögontrötthet dramatiskt under nattlig körning. Placering är avgörande: montera ljus på frontspoiler eller ljusbåge för optimal höjd och vinkel.
Modul 3 – Arbetsljussystem
Typisk arbetsljuskonfiguration för kranбil/flakbil:
- ✓ 2 st LED flood lights baktill – belysning av lastyta och backningszon (2 × 5 000 lm)
- ✓ 2–4 st sidoarbetsljus – kranarbete och lastning i mörker (2–4 × 3 000 lm)
- ✓ 1–2 st arbetsljus på kranarm – belysning av lyftobjekt och arbetsområde (1–2 × 4 000 lm)
- ✓ Underbelysning/chassibelysning – säker rörelse runt fordonet i mörker
Modul 4 – Varnings- och säkerhetsbelysning
Varningsbelysning är den sista men kanske viktigaste modulen för fordon som arbetar i eller nära trafik. En LED varningsbalk (lightbar) på taket ger 360° synlighet upp till 1–2 km avstånd. Komplettera med bakre varningspanel om fordonet regelbundet kör med maskiner eller skopor monterade. För vägarbetsfordon är detta inte bara bra praxis – det är ett lagkrav.
Varför är LED överlägset för arbetsfordon i svenska förhållanden?
Svenska vintrar testar all utrustning hårt. Temperaturer ner till -40°C, fukt, salt och vibrationer från ojämna vägar sliter på belysning. LED-teknik är överlägsen i alla dessa parametrar och klarar temperaturer från -40°C till +85°C utan prestandaförsämring.
Vägsal är en av de största fienderna för fordonselektronik i Sverige. Välj alltid LED-armaturer med aluminiumhus och konformalbelagd kretskort – detta skyddar mot korrosion och fuktträngling. Kvalitetsmärken använder också vibrationsdämpade montagepunkter, vilket är avgörande för lastbilar som kör på ojämna skogsvägar eller byggarbetsplatser.
Vilka vanliga misstag ska du undvika vid installation?
⛔ De 5 vanligaste misstagen
- För tunt kablage: Underdimensionerat kablage ger spänningsfall som dödar ljus och skapar brandrisk. Använd alltid kabel dimensionerad för minst 125% av maxströmmen.
- Ingen reläbox: Att koppla kraftiga LED-ljus direkt till befintliga kablar skapar överlast. Installera alltid separata reläer och säkringar.
- Fel placering av arbetsljus: Arbetsljus monterade för högt skapar bländning. Arbetsljus monterade för lågt ger skuggor. Planera höjd och vinkel noggrant.
- Ej E-märkta ljus i trafik: Ej godkänd belysning i trafik kan ge böter och påverka försäkringen negativt vid olycka.
- Glömt jordsättning: Dålig jordsättning är orsaken till 80% av alla elektriska problem med eftermonterad belysning. Jorda alltid direkt på chassit.
Hur ser ett komplett system ut för olika fordonstyper?
| Fordonstyp | Prioritet 1 | Prioritet 2 | Prioritet 3 |
|---|---|---|---|
| Långtradare | Konturljus + extraljus | Backljus LED | Varningsbalk |
| Kranбil | Kranarm-ljus + sidoljus | 360° arbetsljus | Varningsbalk ECE R65 |
| Hjullastare/grävmaskin | Framarbetsljus (flood) | Backljus med kamera | Rundumsljus |
| Sopbil/Servicebil | Sidoarbetsljus | Bakre varningspanel | Konturljus + blink |
Expertrekommendationer för dig som planerar ett belysningssystem
Sammanfattning – Så lyckas du med din belysningsinstallation
- 1. Rita en plan innan du köper något. Markera alla monteringspunkter, kabeldragning och styrenheter på ett fordonsskiss. Det sparar tid och pengar.
- 2. Välj rätt IP-klassning för miljön. Fordon som körs i gruva, skog eller nära havet behöver IP68 eller IP69K på all belysning.
- 3. Investera i kvalitetskontroller och reläboxar. En CAN-bus-kompatibel reläbox ger full kontroll och skyddar fordonets elsystem.
- 4. Tänk på framtida utbyggnad. Dra extra kabel och sätt in tomma uttag – det gör framtida tillägg smidigt.
- 5. Kontrollera alltid lagstiftningen. Regler för varningsljus och extraljus uppdateras. Kontakta Transportstyrelsen eller en certifierad installatör vid tveksamhet.
💰 Kostnadsriktlinjer för ett komplett system
Budgetera realistiskt för att undvika halvfärdiga lösningar som skapar mer problem än de löser:
- Grundpaket (konturljus + backljus): 3 000–8 000 kr
- Komplett arbetsljussystem: 8 000–25 000 kr
- Varningsbalk ECE R65-godkänd: 2 500–8 000 kr
- Komplett system lastbil inkl. installation: 20 000–60 000 kr
Ett välplanerat och korrekt installerat belysningssystem är en investering som betalar sig många gånger om – i ökad säkerhet, högre produktivitet och färre stilleståndstimmar. I Sverige, där mörker och väder sätter belysningen på hårda prov under halva året, är detta inte ett tillval utan en nödvändighet för alla seriösa operatörer av arbetsfordon och lastbilar.
🔗 Relaterade ämnen att utforska
LED extraljus för offroad-fordon · Konturljus och markeringsljus för lastbilar · IP-klassning och vattentäthet för fordonsbelysning · Varningsljus och ECE R65-godkännande · Energieffektiv LED-teknik för tunga fordon · Monteringstips för extraljus på lastbil
Vanliga frågor
Vad är zonindelning för arbetsfordonsbelysning och hur fungerar det?
Zonindelning delar upp fordonets belysningsbehov i fyra logiska zoner: Zon 1 (framåtbelysning med fjärrstrålkastare), Zon 2 (arbetsljus runt fordonet), Zon 3 (bakåt- och manöverbelysning) samt Zon 4 (varnings- och markeringsljus). Varje zon har specifika krav på ljusstyrka, spridningsvinkel och ljustyp.
Hur mycket energi sparar LED arbetsljus jämfört med halogen på lastbilar?
LED-ljus förbrukar 50–80% mindre ström än halogen. En 100W LED arbetsljus ger samma ljusmängd som en 300–400W halogenlampa. På ett fordon med 10–15 arbetsljus är detta avgörande för alternatorbelastningen, särskilt på tunga lastbilar med redan hög elektrisk belastning.
Hur planerar man ett komplett belysningssystem för lastbil från grunden?
Börja med en behovsanalys av fordonets arbetsuppgifter och körtider. Följ sedan tre steg: 1) Kartlägg alla situationer där belysning är kritisk, 2) Välj rätt ljuskällor per zon (LED flood, fjärrstrålkastare, varningsbalk), 3) Planera kablage och strömförsörjning noggrant – ett komplett system kan dra 50–150 ampere extra.
Vad kostar ett komplett belysningssystem för en lastbil?
Kostnaderna varierar beroende på system: Grundpaket med konturljus och backljus kostar 3 000–8 000 kr. Ett komplett arbetsljussystem kostar 8 000–25 000 kr. En ECE R65-godkänd varningsbalk kostar 2 500–8 000 kr. Räkna med totalt 20 000–60 000 kr för ett komplett system inklusive installation.
Vilka svenska regler gäller för varningsljus och extraljus på lastbilar i Sverige?
I Sverige regleras fordonsbelysning av Transportstyrelsens föreskrifter (TSFS) och EU-direktiv. Alla ljus i trafik måste vara E-märkta. Blinkande gult varningsljus kräver ECE R65-godkännande och tillstånd. Konturljus är obligatoriskt för fordon bredare än 2,1 meter och längre än 6 meter.
Vilken IP-klassning och lumen behöver LED arbetsljus för tunga fordon?
Minst IP67 rekommenderas för alla ljus på lastbilar och tunga fordon. IP69K krävs vid regelbunden högtryckstvätt. LED flood lights för arbetsljus (Zon 2) ger typiskt 3 000–15 000 lumen med 60–120° spridningsvinkel, medan LED fjärrstrålkastare för Zon 1 ger 10 000–30 000 lumen med 10–30° spridningsvinkel.
Är LED eller halogen bättre för arbetsljus på lastbilar i svenska vintrar?
LED är klart överlägset för svenska förhållanden. LED klarar temperaturer från -40°C till +85°C utan prestandaförsämring, har 50 000 timmars livslängd mot halogenens 500–1 000 timmar, och förbrukar 50–80% mindre ström. Välj aluminiumhus med konformalbelagd kretskort för skydd mot vägsal och korrosion.
Varför fungerar inte eftermonterade LED-ljus på lastbil trots korrekt montering?
Dålig jordsättning orsakar 80% av alla elektriska problem med eftermonterad belysning. Andra vanliga orsaker är för tunt kablage (underdimensionerat ger spänningsfall och brandrisk) samt avsaknad av reläbox. Jorda alltid direkt på chassit och använd kabel dimensionerad för minst 125% av maxströmmen med separata reläer och säkringar.
Källor och referenser
1. Transportstyrelsen - "Föreskrifter om fordons belysning och reflexanordningar (TSFS 2013:63) – Krav på E-märkning och godkända ljusanordningar för fordon i svensk trafik"
2. Arbetsmiljöverket - "AFS 2016:1 Arbetsmiljö vid arbete i väg- och spårmiljö – Belysningskrav och säkerhetsregler för arbetsfordon och entreprenadmaskiner"
3. Trafikverket - "Säkerhet vid vägarbeten: Belysning och varselmärkning av arbetsfordon och entreprenadmaskiner på svenska vägar"
4. Svenska Institutet för Standarder (SIS) - "SS-EN 12464-2: Ljus och belysning – Belysning av arbetsplatser utomhus, tillämpat på arbetsfordon och mobila maskiner"
5. Statens väg- och transportforskningsinstitut (VTI) - "Fordonsbelysningens inverkan på trafiksäkerhet och olycksrisk vid mörker och vinterväglag i Sverige"
6. ECE/UNECE - "Regulation No. 10 och No. 48 – Enhetliga bestämmelser för typgodkännande av fordon avseende installation av belysningsanordningar och ljussignalanordningar"
