Monteringslösningar för extraljus: Pickup, SUV & lastbil

11 juni 2026 • 8 min läsning • Senast uppdaterad: 11 juni 2026

Viktiga slutsatser – Fordonsspecifik montering av LED-extraljus

✓ Rätt monteringslösning är avgörande – felaktig placering kan reducera ljusutbytet med upp till 40% och orsaka vibrationsskador inom 6–12 månader.
✓ Pickup, SUV, lastbil och entreprenadfordon kräver helt olika fästsystem, kabeldragningsvägar och ljusplaceringar baserat på karosseri och användningsområde.
✓ I Sverige gäller specifika regler för extraljusplacering – ljuscentrum får inte placeras högre än 1200 mm över vägbanan för fordon under 10 ton.
✓ IP68-klassade LED-extraljus kombinerade med förzinkade stålbågar och vattentäta kontakter ger bäst prestanda i svenska förhållanden med salt, smuts och extrema temperaturer.

Att montera LED-extraljus handlar om mycket mer än att bara skruva fast en ljusbåge och dra ett par kablar. Rätt monteringslösning är skillnaden mellan ett ljussystem som fungerar felfritt i tio år och ett som lösgör sig vid första gropiga skogsvägen. I den här guiden går vi igenom allt du behöver veta om fordonsspecifika monteringslösningar – anpassade för pickup, SUV, lastbil och entreprenadfordon.

Varför är fordonsspecifik montering så viktig för LED-extraljus?

Fordonsspecifik montering säkerställer att LED-extraljuset sitter stabilt, riktas korrekt och inte orsakar elektriska problem. Varje fordonstyp har unik karosserigeometri, olika stötfångarmaterial och specifika kabeldragningsvägar. En universallösning ger sällan optimalt resultat – och kan i värsta fall vara olaglig eller trafikfarlig.

Vibrationer är den vanligaste orsaken till att extraljus går sönder i förtid. På en lastbil som kör skogsbilvägar kan G-krafterna vid stötar uppgå till 8–12 G, medan en SUV på grovt offroad-underlag kan nå 15 G vid hårdare landningar. Ett fästsystem dimensionerat för dessa krafter är inte valfritt – det är nödvändigt.

40%

Reducerat ljusutbyte vid felaktig montering och vinkling

15 G

Maximala stötkrafter vid offroad-körning med SUV

1200 mm

Max ljuscentrumhöjd enligt svenska regler för fordon under 10 ton

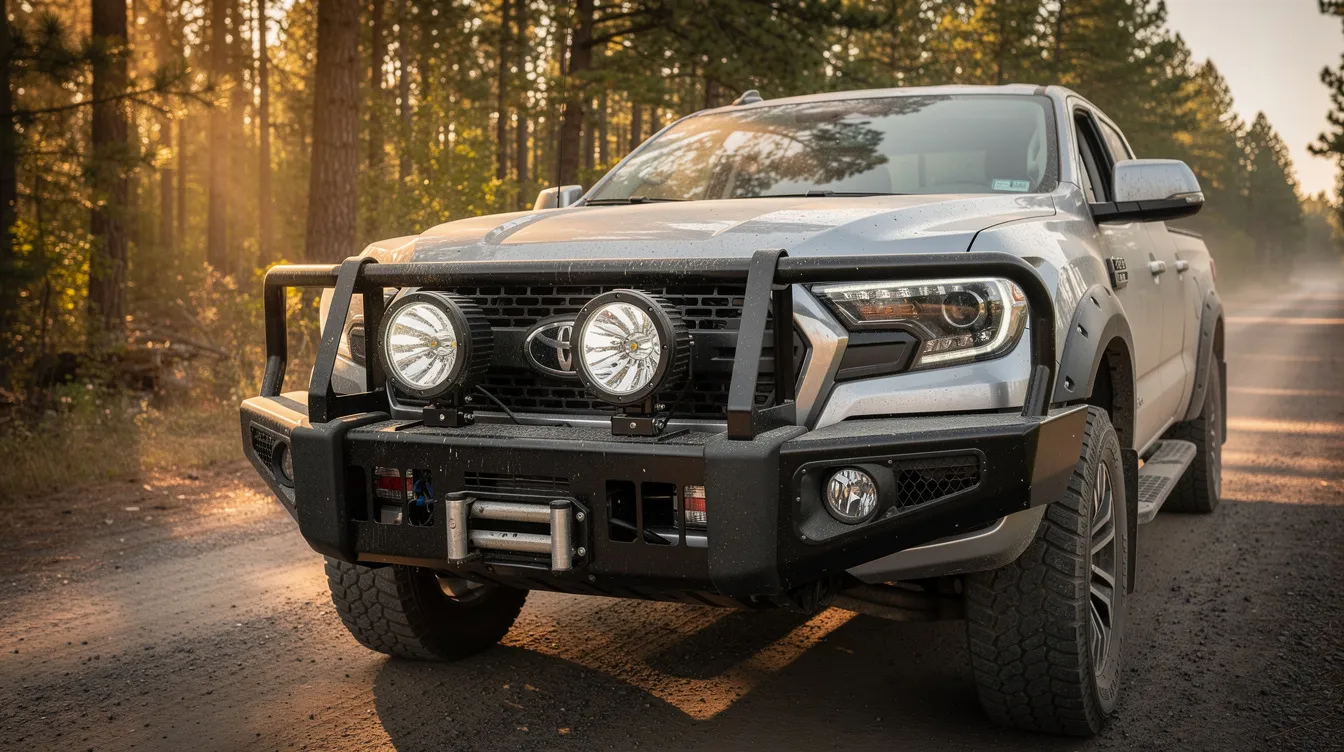

Hur monterar du LED-extraljus på en pickup på rätt sätt?

På pickup är ljusbågen som monteras på taket eller A-stolpen det vanligaste alternativet. Stötfångarmontage passar för dimljus och nära-belysning. Nyckeln är att använda modellspecifika fästen som utnyttjar befintliga monteringspunkter utan borrning i karosseriet.

Takbåge vs. stötfångarmontage för pickup

En takbåge på exempelvis en Ford Ranger, Toyota Hilux eller Mitsubishi L200 ger optimal ljusplacering för långdistansbelysning. Höjden på 1800–2100 mm ger ett bredare ljusspridningsmönster som täcker vägkanterna effektivt. Stötfångarmontage däremot, på 400–600 mm höjd, är idealiskt för dimljus och LED-ramper som belyser terrängen nära fordonet.

▸ Modellspecifika klämfästen: Undviker borrning och passar exakt i befintliga skenor eller rör på kabinen. Finns för de flesta populära pickupmodeller på den svenska marknaden.
▸ A-stolpemontering: Passar för mindre extraljus på 3–5 tum. Ger bra sidobelysning och är populärt för jaktfordon. Kontrollera alltid att airbag-sensorer inte påverkas.
▸ Kylargrillfästen: Passar för 2–4 kompakta LED-poddar. Viktigt att kontrollera kylarluftflöde – täck aldrig mer än 15–20% av grillöppningen.
▸ Kabeldragning pickup: Dra alltid kablar inuti A-stolpen eller takramen för skydd mot UV och mekanisk åverkan. Använd kabelförskruvningar med IP67-klassning vid genomföringar.

Vad gäller för LED-extraljus på SUV och personbilar med offroad-utrustning?

SUV erbjuder fler monteringsalternativ tack vare varierande tillbehörssystem. Taklister, integrerade takräcken och frontbågar är vanliga fästpunkter. För stötfångarmontage är det viktigt att kontrollera om fordonet har parkeringssensorer och krockskyddsabsorberande konstruktioner som begränsar borrningsmöjligheterna.

Moderna SUV som Volvo XC90, Toyota Land Cruiser eller Jeep Wrangler har ofta fabriksinstallerade fästpunkter för takutrustning. Dessa punkter är dimensionerade för upp till 75–100 kg statisk last och tål dynamisk belastning vid körning. Extraljus på 2–8 kg per enhet ligger väl inom dessa gränser.

Monteringsposition	Ljustyp	Höjd	Bäst för
Takbåge / takräcke	LED-ramp, fjärrstrålkastare	1700–2000 mm	Långdistans, bred täckning
Kylargrill / frontbåge	LED-poddar, dimljus	400–700 mm	Nära belysning, terräng
A-stolpe	Kompakta spotlights	1400–1600 mm	Sidobelysning, jakt
Stötfångare	Dimljus, backljus	300–500 mm	Dimma, backning, nära

Parkeringssensorer och krockabsorberande stötfångare – vad du måste kontrollera

Många moderna SUV har parkeringssensorer integrerade i frontstötfångaren samt energiabsorberande skum bakom den yttre plasthöljet. Att borra i dessa konstruktioner utan att ta hänsyn till sensorernas placering kan deaktivera säkerhetssystem och i värsta fall ogiltigförklara garantin. Använd alltid klämbaserade fästsystem för front-SUV-montering när möjligt.

Hur monterar du LED-arbetsljus och extraljus på lastbilar och tyngre fordon?

Lastbilar kräver robusta industriella fästlösningar i förzinkat stål eller rostfritt. Solskyddsrörets undersida, frontbågar och A-stolpen är vanliga monteringspunkter. För tunga lastbilar gäller specifika regler för ljusplacering som skiljer sig från personbilar – och dessa måste följas för att klara besiktning.

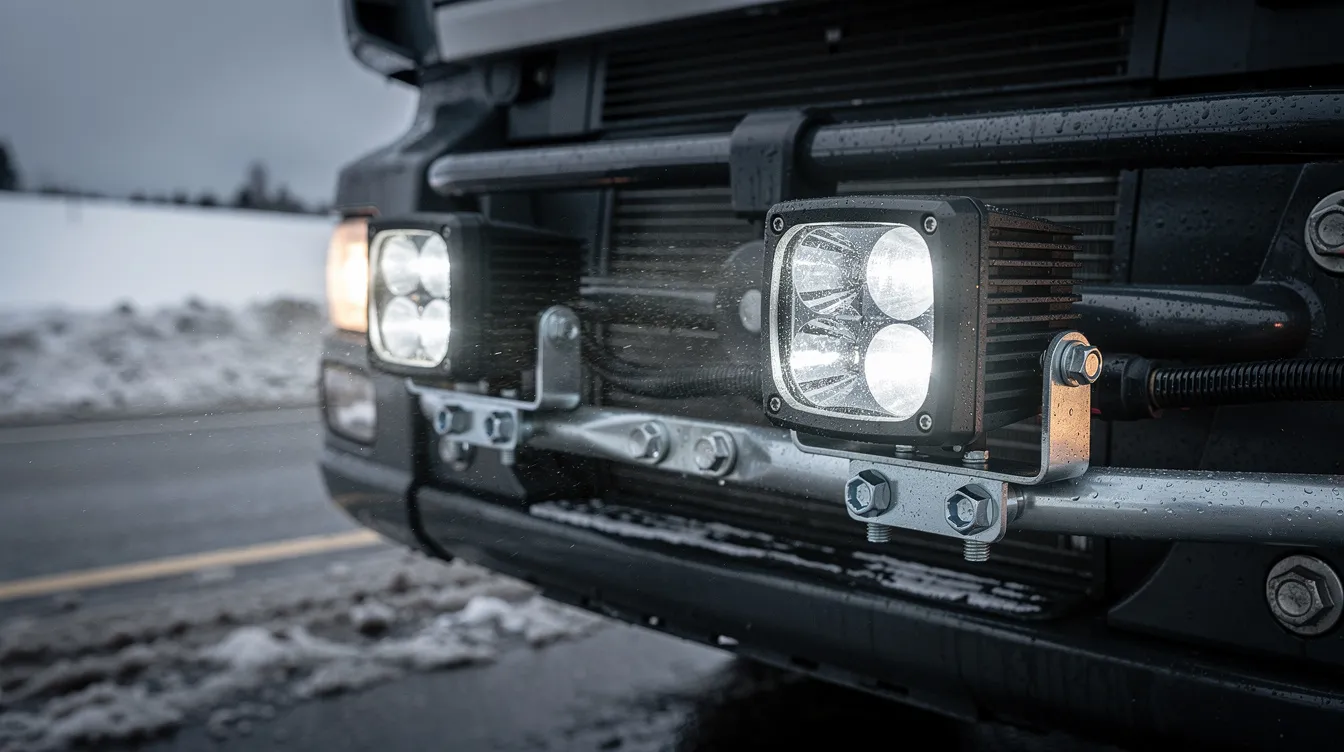

LED-extraljus monterade på lastbil med förzinkade stålbågar och vattentät kabeldragning – professionell monteringslösning för tunga fordon i svenska vinterförhållanden

På en typisk 4x2 distributionslastbil eller en 6x4 timmerlastbil är solskyddsröret ovanför vindrutan ett av de bästa monteringsalternativen för extraljus. Röret är konstruerat i tjockt stål och klarar typiskt 15–25 kg ljusbelastning. Viktigare än vikt är att fästena absorberar vibrationerna från dieselmotorn och ojämna skogsvägar.

Specifika monteringspunkter för lastbil

▸ Solskyddsrör (sunvisor tube): Industristandard för fjärrstrålkastare på lastbilar. Fästen i gummibelagd U-klämma absorberar vibrationer och skyddar rörets lackering.
▸ Frontbåge / bullbar: Ger optimal skyddad placering för extraljus på 400–800 mm höjd. Välj fästen som tillåter justerbar vinkling ±15° för exakt ljusriktning.
▸ Stötfångarbalk: För LED-ramper och arbetsljus riktade nedåt. Viktigt: kontrollera att lamporna inte lyser in i backspeglarnas synfält och skapar bländning för föraren.
▸ Kabeldragning lastbil: Använd befintliga kabelkanaler längs dörrkarmen. Lastbilar har ofta dedikerade dragningsvägar från fabrik. Säkra alltid med min. 20A säkring nära batteriet.

⚠ Svenska regler för extraljus på lastbilar

Enligt svenska trafikföreskrifter och EU-direktiv gäller följande för tunga fordon:

• Helljusstrålkastare (fjärrstrålkastare): max 4 stycken aktiva samtidigt på fordon under 10 ton
• Ljuscentrum på fjärrstrålkastare: max 1200 mm höjd för fordon under 10 ton, 1500 mm för tyngre fordon
• Arbetsljus bakåt: får inte vara tända vid färd på väg – kräver hastighetsbrytare eller spärrkontakt
• Varningsljus (gulblinkande): kräver typgodkännande och är knutet till fordonets yrkeskategori

Hur anpassar du fästsystem för entreprenad- och anläggningsmaskiner?

Entreprenadfordon som hjullastare, grävmaskiner och dumprar kräver extremt robusta fästlösningar i industriellt stål. LED-arbetsljus på dessa fordon utsätts för konstanta vibrationer, hydraulikoljeskvättar och temperaturer från -30°C till +60°C. IP69K-klassning och svetsade eller bultade fästen är standard.

En modern hjullastare som Volvo L90 eller en Cat 950 genererar vibrationer på 3–7 Hz kontinuerligt under arbete. Kombinerat med stötar från oregelbunden mark och plötsliga riktningsändringar i lastarbete, innebär detta att LED-armaturerna måste monteras med vibrationsdämpande lösningar för att inte LED-chipsen ska skadas av resonansfrekvenser.

Materialval och fästlösningar för anläggningsfordon

▸ Svetsade stålkonsolar: Permanent lösning för fordon med fast arbetsuppgift. Pulverlackeras eller galvaniseras för korrosionsskydd. Ger minimal rörlighet och maximal stabilitet.
▸ Gummidämpade bultfästen: Bästa kompromissen – stabila nog för tung drift men absorberar vibrationer som annars skadar LED-elektroniken. Gummibussningar byts ut var 2–3 år.
▸ Skyddade kabelkanaler: Metallarmerade flexslanger (Conduit) skyddar kablar mot hydraulikolja, smuts och mekanisk åverkan. Obligatoriskt på rörliga delar som lyftarmar och bommar.
▸ Deutsch DT-kontakter: Industristandard för fordonselektronik i tuff miljö. Tål 150°C, vibration, fukt och kemikalier. Finns i 2–12-poliga utföranden för komplex ljusstyrning.

Var ska du dra kablarna – och hur skyddar du dem i svenska förhållanden?

Korrekt kabeldragning är lika viktig som själva fästsystemet. I Sverige med vintervägsalt, smältvatten och temperaturer ned mot -40°C i norra Sverige måste varje kabelgenomföring, kontakt och kabelstöd väljas och installeras för att tåla dessa extrema förhållanden under fordonets hela livslängd.

Vintervägsalt är den absolut vanligaste orsaken till att elkablar och kontakter på extraljussystem går sönder i förtid. Saltlösning tränger in i dåligt tätade kontakter och orsakar korrosion som ökar resistansen, ger spänningsfall och slutligen kortslutning. En LED-armatur som drar 5A kan ge felaktigt ljusresultat redan vid 0,5 Ohm extra kontaktresistans.

Kabeldragningsmetod	Skyddsnivå	Rekommenderas för
Kabelklämmor + spiralslang	Medel – skydd mot gnissling	SUV, pickup inomhus i karosseri
Metallarmerad flexslang (Conduit)	Hög – mekaniskt + kemiskt	Lastbil, entreprenad, utsatta delar
Inbyggd i A-stolpe / dörrram	Mycket hög – helt skyddad	SUV, pickup med fabrikskanal
Löst dragning med kabelbrida	Låg – ej rekommenderat	Temporär installation

Säkringsplacering och reläkoppling – gör rätt från start

Varje LED-extraljussystem ska ha en dedikerad säkring placerad max 30 cm från batteriet. Använd alltid ett relä för att avlasta strömbrytaren i kupén – LED-arbetsljus på 50–100W drar 4–8A kontinuerligt och bör aldrig kopplas direkt till kupébrytare utan relä. En korrekt dimensionerad relälåda med 30A relä, 20A säkring och väderbeständiga Deutsch-kontakter är industristandard för professionell installation.

Hur väljer du rätt ljusplacering baserat på användningsområde?

Ljusplaceringen avgör ljusets funktion. Hög montering ger lång räckvidd med bred täckning men mer risk för bländning. Låg montering ger bra nära-belysning och terränganpassat ljus men kortare räckvidd. Den optimala lösningen kombinerar ofta båda höjderna med olika strålkastartyper.

▸ Jakt och skogsbruk (pickup/SUV): Kombination av takbåge med spotljus för 500+ meters räckvidd plus kylargrillfäste med floodljus för den närmaste 50-metersszonen. Färgtemperatur 5500–6000K för bäst viltkontrast.
▸ Byggarbetsplats och anläggning: LED-arbetsljus med 120° floodspridning monterade högt för att eliminera skuggor. Viktigt med anti-glare-huvor på sidor mot trafikerade ytor. 4000–4500K ger bäst kontrast för att se arbetsdetaljer.
▸ Långtransport (lastbil): Fjärrstrålkastare med 1–3° spotvinkel monterade vid solskyddsrör ger 800–1200 meters effektiv räckvidd vid 70km/h. Kombineras med bredljus vid stötfångare för vägkants-täckning.
▸ Vinterkörning i norra Sverige: Varmt vitt ljus (3000–4000K) penetrerar snöfog bättre än kallt vitt. Montera LED-ramp lågt på stötfångaren för att lysa under snödimman som bildas vid körning i lös snö.

Expertrekommendation från ledextraljus.eu

Baserat på tusentals monterade LED-extraljussystem på den svenska marknaden rekommenderar vi alltid ett tvåstegsupplägg:

1. Välj fordonsspecifika fästen från tillverkare med exakt passform för din modell – undvik universalfästen när det finns modellspecifika alternativ.
2. Kombinera alltid IP68-klassad armatur med IP67 eller högre klassade kontakter – en svag länk räcker för att kompromissa hela systemet.
3. Kontrollera alltid Transportstyrelsens senaste föreskrifter för din specifika fordonstyp och klass – reglerna uppdateras regelbundet och varierar mellan fordonsklasser.

Vanliga monteringsmisstag – och hur du undviker dem

Trots tillgång till bra produkter och information görs samma misstag om och om igen vid installation av LED-extraljus. Här är de fem vanligaste felen och hur du undviker dem:

FEL 1 Otillräcklig kabeltvärsnittsarea: 2,5 mm² räcker inte för LED-ramper på 100W+. Använd 4–6 mm² för långa dragningar och höga effekter för att undvika spänningsfall och överhettning.
FEL 2 Skarvade kablar utan vattentäta kontakter: Isoleringstejp håller inte i svenska vintrar. Använd alltid vattentäta Deutsch DT-kontakter eller krympta kabelskor med inbyggt lim för alla skarvar utomhus.
FEL 3 Fel ljusvinkel vid montering: Kontrollera alltid ljusvinkeln mot ett plant underlag eller vägg på 5–10 meters avstånd. Felriktat fjärrljus bländar mötande fordon och är trafikfarligt.
FEL 4 Montering utan jordpunkt nära armaturen: Lång jordkabel ökar resistansen. Anslut alltid jordsidan till en ren metallyta nära armaturen – inte enbart via chassi om vägen är lång.
FEL 5 Ignorera kylarluftflödet: LED-extraljus och LED-ramper monterade i kylargrillens öppning blockerar ibland 30–50% av luftflödet vilket kan orsaka motoröverhettning. Beräkna alltid täckningsgraden.

Snabbguide: Rätt fästsystem för varje fordonstyp

🚛 Pickup (Ford Ranger, Toyota Hilux)

Takbåge med modellspecifika klämfästen, stötfångarbåge, A-stolpe. IP68 + Deutsch-kontakter.

🚙 SUV (Land Cruiser, XC90)

Fabriksräcken, klämfästen frontbåge, kontrollera parkeringssensorer. Gummidämpade fästen.

🚚 Lastbil (Volvo FH, Scania R)

Solskyddsrör, frontbåge, stålkonsoler. 20A säkring, 4mm² kabel, relälåda. Kontrollera 1200mm-regeln.

🏗 Anläggningsmaskiner

Svetsade konsoler, gummidämpade bultfästen, metallarmerade kabelkanaler. IP69K, Deutsch DT.

En välplanerad och korrekt utförd installation av LED-extraljus är en investering som betalar sig i form av års problemfri drift, ökad trafiksäkerhet och – inte minst – ett fordon som klarar besiktningen utan anmärkningar. Ta dig tid att välja rätt fästsystem för just ditt fordon, och tveka inte att konsultera en specialist om du är osäker på vad som gäller för din specifika fordonsmodell och användning.

Vanliga frågor

Hur påverkar felaktig montering ljusutbytet på LED-extraljus?

Felaktig montering och vinkling av LED-extraljus kan reducera ljusutbytet med upp till 40%. Dessutom kan vibrationsskador uppstå inom 6–12 månader vid otillräckliga fästsystem. På offroad-SUV kan G-krafterna vid hårdare landningar nå 15 G, vilket kräver dimensionerade fästlösningar för att undvika skador.

Takbåge eller stötfångarmontage – vilket är bäst för pickup?

Takbåge på 1800–2100 mm höjd ger bäst långdistansbelysning med bred täckning av vägkanterna. Stötfångarmontage på 400–600 mm passar bättre för dimljus och nära-belysning i terräng. Optimal lösning kombinerar ofta båda – takbåge för fjärrljus och stötfångare för floodbelysning.

Hur monterar man LED-extraljus på lastbil utan att bryta mot svenska regler?

Montera fjärrstrålkastare vid solskyddsröret med gummibelagda U-klämfästen. Kontrollera att ljuscentrum inte överstiger 1200 mm för fordon under 10 ton eller 1500 mm för tyngre fordon. Max 4 fjärrstrålkastare får vara aktiva samtidigt. Arbetsljus bakåt kräver hastighetsbrytare eller spärrkontakt vid färd på väg.

Vad kostar det att göra en professionell kabeldragning för LED-extraljus på lastbil?

Bloggen specificerar inga direkta priser, men rekommenderar metallarmerad flexslang (Conduit) för lastbilar och entreprenadfordon. Nyckelkomponenter inkluderar 4–6 mm² kablar, 30A relä, 20A säkring placerad max 30 cm från batteriet samt Deutsch DT-kontakter – industristandard för professionell installation i tuff miljö.

Vad gäller enligt svenska regler för extraljus placering på fordon i Sverige?

Enligt svenska trafikföreskrifter och EU-direktiv får ljuscentrum på fjärrstrålkastare placeras max 1200 mm över vägbanan för fordon under 10 ton och max 1500 mm för tyngre fordon. Max 4 helljusstrålkastare får vara aktiva samtidigt. Varningsljus med gulblinkande funktion kräver typgodkännande kopplat till fordonets yrkeskategori.

Vilken IP-klassning krävs för LED-extraljus på entreprenadmaskiner i Sverige?

Entreprenadfordon som hjullastare och grävmaskiner kräver IP69K-klassade LED-arbetsljus som tål temperaturer från -30°C till +60°C, hydraulikoljeskvättar och konstanta vibrationer på 3–7 Hz. Kablar skyddas med metallarmerade flexslanger och Deutsch DT-kontakter som tål 150°C, vibration, fukt och kemikalier.

Deutsch DT-kontakter eller isoleringstejp – vilket ska man använda för LED-extraljus utomhus?

Deutsch DT-kontakter är ett klart bättre val. Isoleringstejp håller inte i svenska vintrar med salt och kyla. Deutsch DT-kontakter tål 150°C, vibration och kemikalier och finns i 2–12-poliga utföranden. En LED-armatur som drar 5A kan ge felaktigt ljusresultat redan vid 0,5 Ohm extra kontaktresistans från korroderade fogar.

Varför överhettas motorn efter att LED-extraljus monterats i kylargrillens öppning?

LED-extraljus och LED-ramper monterade i kylargrillens öppning kan blockera 30–50% av luftflödet till kylaren, vilket orsakar motoröverhettning. Täck aldrig mer än 15–20% av grillöppningen med ljusutrustning. Använd istället klämbaserade kylargrillfästen som minimerar luftflödeshindret eller välj frontbåge som monteringsalternativ.

Hur väljer man rätt färgtemperatur på LED-extraljus för vinterkörning i norra Sverige?

För vinterkörning i norra Sverige rekommenderas varmt vitt ljus på 3000–4000K eftersom det penetrerar snöfog bättre än kallt vitt. Montera dessutom LED-ramp lågt på stötfångaren för att lysa under snödimman som bildas vid körning i lös snö. För jakt och skogsbruk ger 5500–6000K bäst viltkontrast.

Var ska säkringen placeras vid installation av LED-extraljus på bil eller lastbil?

Säkringen ska alltid placeras max 30 cm från batteriet på pluspolen. För LED-arbetsljus på 50–100W som drar 4–8A kontinuerligt krävs ett 30A relä för att avlasta kupébrytaren. Använd 4–6 mm² kabelarea för långa dragningar och höga effekter för att undvika spänningsfall och överhettning.

Hur påverkar parkeringssensorer monteringen av LED-extraljus på moderna SUV?

Moderna SUV har parkeringssensorer integrerade i frontstötfångaren tillsammans med energiabsorberande skum bakom plasthöljet. Att borra utan hänsyn till sensorernas placering kan deaktivera säkerhetssystem och ogiltigförklara garantin. Använd alltid klämbaserade fästsystem för frontmontering på SUV för att undvika dessa problem.

Varför går LED-extraljus på lastbilar sönder i förtid på svenska skogsvägar?

På lastbilar som kör skogsbilvägar kan G-krafterna vid stötar uppgå till 8–12 G, vilket sliter ut fästen och LED-elektronik utan vibrationsdämpning. Vintervägsalt tränger in i otäta kontakter och orsakar korrosion som ökar resistansen och leder till kortslutning. Lösningen är gummibelagda U-klämfästen, IP68-klassning och Deutsch DT-kontakter.

Källor och referenser

1. Transportstyrelsen - "Föreskrifter om extraljus och strålkastare på motorfordon – placering och godkännande enligt TSFS 2013:63"

2. Swedish Standards Institute (SIS) - "SS-EN 60529: Kapslingsklass (IP-kod) för elektrisk utrustning i fordonsmiljö"

3. Trafikverket - "Väglag och vägkvalitet på det svenska vägnätet – skogsbilvägar och grusvägar, teknisk rapport 2021"

4. SP Technical Research Institute of Sweden - "Vibrationstålighet och mekanisk hållfasthet hos fordonsbelysning under svenska körförhållanden"

5. European Commission – UN/ECE Regulation No. 48 - "Installation of Lighting and Light-Signalling Devices for Motor Vehicles and Trailers"

6. Fordonsinstallation och elsäkerhet, Teknikföretagen Sverige - "Riktlinjer för kabeldragning och elektrisk installation i tunga fordon och entreprenadmaskiner"
