Jordning för LED-extraljus: Åtgärda flimmer och fel

22 maj 2026 • 8 min läsning • Senast uppdaterad: 22 maj 2026

Sammanfattning – Det viktigaste om jordning för LED-extraljus

→ Upp till 70% av alla LED-problem på fordon orsakas av dålig jordning eller hög resistans i returledaren
→ En resistans på bara 0,5 ohm i jordledningen kan orsaka spänningsfall som ger flimmer och störningar
→ Svenska vinterförhållanden med salt och fukt accelererar korrosion i jordpunkter 3–5 gånger snabbare än i torra klimat
→ Korrekt jordning kräver minst 16 mm² kabel för LED-rampar på lastbilar och 6 mm² för personbilsextraljus

Jordningsfel är den enskilt vanligaste orsaken till att LED-extraljus krånglar – oavsett om det gäller en offroad-byggd pickup, en långtradare på E4:an eller en servicevan som kör svenska vintervägarna. Ändå är jordning något de flesta montörer underskattar. I den här guiden går vi igenom exakt hur du hittar, mäter och åtgärdar jordningsfel som orsakar flimmer, störningar och oväntat ljusbortfall.

Varför är jordning så kritisk för LED-extraljus?

LED-drivare och konstantströmsreglerare är extremt känsliga för spänningsvariationer. Till skillnad från glödlampor, som tolererar spänningsfall utan synliga problem, reagerar LED-komponenter omedelbart på instabila matningsspänningar – vilket yttrar sig som flimmer, dimning eller totalt ljusbortfall.

Ett fordonselektriskt system är ett slutet krets. Strömmen flödar från batteriet, genom kablar till ljuset, och måste sedan returnera tillbaka till batteriet via jordpunkten. Returvägen – jordningen – är lika viktig som den positiva matningen. Om returledaren har hög resistans skapas ett spänningsfall som LED-drivaren tolkar som instabil matning.

På lastbilar och tunga fordon är problemet extra uttalat eftersom strömstyrkan är högre. En LED-ramp som drar 15 ampere med ett spänningsfall på 0,5 volt i jordledningen förlorar 7,5 watt som värme – och ljusstyrkan kan sjunka med upp till 15–20%.

Vad orsakar jordningsproblem på svenska fordon?

Korrosion är huvudorsaken – och svenska vintervägar med halkbekämpningssalt skapar extremt korrosiva miljöer. Salt i kombination med fukt och temperaturcykler (frys/tö) bryter ner elektriska anslutningar 3–5 gånger snabbare än i torra klimat.

De vanligaste orsakerna till jordningsfel

1.
Korroderade jordpunkter på karossen
Oxider isolerar metall och kan öka resistansen från nära 0 ohm till flera ohm. Vanligast under hjulhusen och längs rambalkarna på lastbilar.
2.
För tunn jordledning (underdimensionerad kabel)
En 1,5 mm² kabel klarar max 8A kontinuerligt. En LED-ramp på 100W drar över 8A vid 12V – vilket innebär värmebildning och spänningsfall.
3.
Jord via fordonskaross utan direkt batterianslutning
På moderna lastbilar med plastkaross och kompositmaterial finns det inte alltid en bra metallväg. Strecksträckor på 5–8 meter via chassit adderar resistans.
4.
Lösa eller felaktiga kabelsko-anslutningar
En dåligt crimpad kabelsko kan ha en kontaktresistans på 0,1–1,0 ohm. Vid 10A ger det 1–10 volt spänningsfall – en katastrofal förlust.
5.
Delad jord med störningskällor
Alternator, kompressor, vinsch och andra motordrivna komponenter skapar spänningsstörningar. Om LED-ljuset delar jordpunkt med dessa uppstår interferens.

Hur mäter du jordresistans och spänningsfall?

Mät spänningsfallet över jordledningen när LED-ljuset är tänt och drar full ström. Acceptabelt spänningsfall är max 0,2–0,3 volt. Allt över 0,5 volt indikerar ett allvarligt jordningsproblem som måste åtgärdas omedelbart.

Steg-för-steg: Mätning med multimeter

Steg 1: Grundtest av jordpunkten
Ställ multimetern på DC volt. Sätt minusledaren på batterinegativ och plusledaren på jordpunkten på karossens. Med motorn av och inga laster ska avläsningen vara under 0,05 volt. Över 0,2 volt = dålig jordbult.
Steg 2: Spänningsfallsmätning under last
Tänd alla LED-extraljus. Mät nu spänningsfallet från LED-ljusets jordkontakt till batterinegativ. Mer än 0,3 volt indikerar för hög resistans i jordledaren.
Steg 3: Resistansmätning av kabel
Med batteriet frånkopplat, mät resistansen direkt i jordkabeln från anslutningspunkt till batteri. En korrekt installerad 6 mm² kabel på 2 meter ska visa under 0,015 ohm.
Steg 4: Kontrollera jordskruven
Borra eller slipa bort lacken under jordskruven tills blank metall exponeras. Mät resistans från skruvhuvud till närmaste chassibalk. Ska vara under 0,01 ohm.

Referensvärden för jordresistans

Mätvärde	Bedömning	Åtgärd
Under 0,1 ohm	Utmärkt	Ingen åtgärd
0,1 – 0,5 ohm	Acceptabelt	Övervaka, åtgärda vid problem
0,5 – 2,0 ohm	Problematiskt	Rengör och åtgärda snarast
Över 2,0 ohm	Kritiskt	Omedelbar åtgärd krävs

Hur väljer du rätt kabeldimension för jordledaren?

Tommelfingerregeln: jordkabeln ska alltid ha samma eller större area än pluskabeln. Dimensionera alltid efter maximal effektförbrukning, inte typisk användning. Överdimensionering med 50% är god praxis för Nordic-klimat.

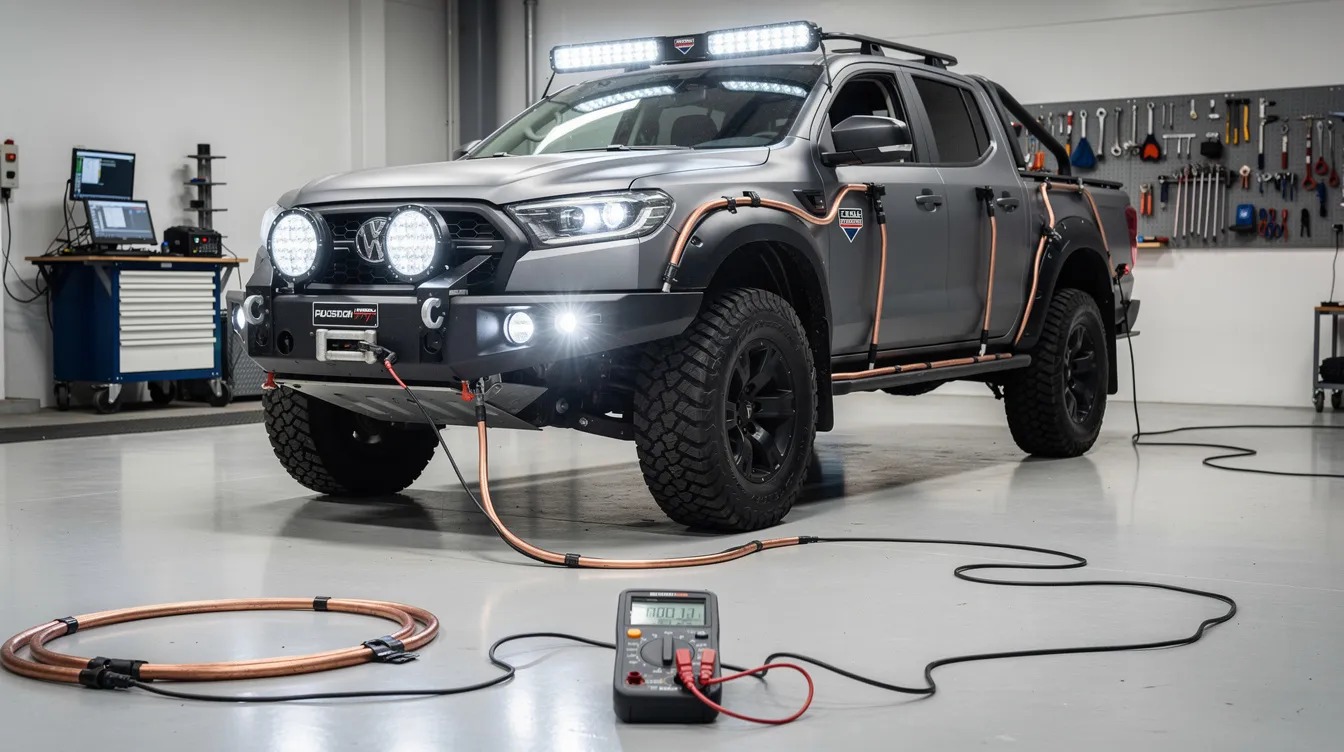

Mätning av jordningsresistans med multimeter på offroad-fordon med LED-extraljus – identifiera och åtgärda jordningsfel som orsakar flimmer

Kabeldimensionering – rekommendationer

Tillämpning	Effekt	Min. kabelarea	Rekommenderat
Enstaka extraljus, personbil	20–40W	4 mm²	6 mm²
Par extraljus, SUV/offroad	40–100W	6 mm²	10 mm²
LED-ramp, personbil/pickup	100–200W	10 mm²	16 mm²
LED-ramp, lastbil/HGV	200–500W	16 mm²	25 mm²

Var ska jordpunkten sitta för bästa resultat?

Den kortaste vägen till batterinegativ är alltid bäst. Undvik att jorda via karosspunkter långt från batteriet. En direktanslutning till batteriet eller till en central jordplint nära batteriet ger lägst resistans och bäst stabilitet.

Bästa placering av jordpunkter per fordonstyp

🚙 Personbil och SUV

• Direkt till batterinegativ med separat kabel
• Motorblock-jord om möjligt (god ledare)
• Undvik fjädertorn och plastfästen
• Jordpunkter i A-stolpen för extraljus i fronten

🚚 Lastbil och HGV

• Central jordpunkt på rambalkens frontdel
• Separat jordkabel för varje lampgrupp
• Undvik att jorda via dragkopplingens ram
• Jordskena på 24V-system för flera komponenter

🏕️ Offroad och 4x4

• Direktkabel till batteri med vattentäta kontakter
• Rostskyddad jordpunkt i motorrummet
• Undvik underredets jordpunkter (vattenbad)
• Dubbelkabel-jord för high-power LED-rampar

🚐 Servicefordon och van

• Separat jordpunkt för arbetsljussystem
• Isolerad från fordonets standardjord om inverter används
• Märk tydligt alla jordpunkter för enkel felsökning
• Använd jordskena med möjlighet till expansion

Hur åtgärdar du ett befintligt jordningsfel?

Rengöring, ny kabelsko och rätt montering löser de flesta jordningsproblem. Använd aldrig bara rost-bort spray – du måste mekaniskt slipa bort oxidering till blank metall. Applicera sedan kontaktfett eller zinkpasta för långsiktigt skydd mot korrosion.

1. Demontera och inspektera
Lossa jordkabeln och inspektera kabelskons tillstånd. Grön oxidering, sprickor eller löshet indikerar att kabelsko och/eller jordpunkt behöver åtgärdas.
2. Slipa till blank metall
Använd 80–120 korn sandpapper eller en roterande stålborste. Slipa både monteringsyta på karossen och eventuell befintlig kabelsko. Blank metall ska synas – inga rostfläckar eller lack.
3. Montera ny kabelsko med korrekt crimpteknik
Använd hydraulisk crimpklo för kablar över 6 mm². En dåligt crimpad kabelsko kan ha 10 gånger högre resistans än korrekt monterad. Löd aldrig kabelsko direkt – löd kan spricka vid vibrationer.
4. Applicera kontaktfett och montera
Applicera ett tunt lager kontaktfett (t.ex. Vaseline eller dedikerat elektrisk kontaktfett) på kontaktytan. Dra åt skruven ordentligt – rekommenderat vridmoment är vanligen 8–15 Nm beroende på skruvstorlek.
5. Skydda mot framtida korrosion
Täck jordpunkten med rostskyddsspray eller vaxbaserat skydd. På underredet: använd gummiskydd eller kabelmuff som förhindrar vatten och saltintrång. Kontrollera igen efter första vintersäsongen.

Varför flimrar LED-extraljuset trots ny installation?

Flimmer vid ny installation beror nästan alltid på felaktig jordpunkt, för tunn kabel eller ett delat jordbussystem med störningskällor. Kontrollera att jordledaren inte delar väg med alternatorns jordkabel eller bromsystemets krets.

Diagnosschema: Hitta källan till flimmer

Flimrar ljuset konstant eller bara vid motorvarvning?

Konstant: Dålig jordpunkt eller för tunn kabel. Vid varvning: Alternatorinterferens – behöver separat jord och eventuellt kondensator.

Flimrar bara ett ljus eller alla extraljus?

Ett ljus: Kabelsko eller komponentfel i det specifika ljuset. Alla: Problem i gemensam jordkabel eller reläbox.

Uppstår flimmer bara i kallt väder?

Metallkontrakterar i kyla och ökar kontaktresistansen. En anslutning som klarar 20°C kan ge problem vid -15°C. Kontrollera och stram åt alla anslutningar.

Svenska förhållanden: Speciella krav för nordiskt klimat

Vägsalt, temperaturer ner till -40°C i norra Sverige och hög luftfuktighet ställer extrema krav på elektriska installationer. Standardlösningar som fungerar i Centraleuropa räcker ofta inte för svenska förhållanden – särskilt inte för fordon som körs längs E4:an under vintern.

Kalciumklorid och natriumklorid som används för halkbekämpning på svenska vägar är extremt aggressiva mot koppar och aluminium i kabelsko och jordpunkter. En installation som ser perfekt ut i september kan ha betydande korrosion redan i januari om den inte är ordentligt skyddad.

✓ Använd förtennede kabelsko – inte blankt koppar. Tennet skyddar mot oxidering och ger bättre kontakt i fuktig miljö.
✓ Välj kabel med TPE- eller PVC-isolering som tål -40°C. Billig PVC-kabel kan spricka och exponera ledare i nordsvenskt vinterklimat.
✓ Applicera krympslang med lim (dubbelväggstyp) vid alla kabelsko-anslutningar för att förhindra fuktintrång.
✓ Kontrollera jordpunkter varje höst innan vintersäsongen – och igen i mars när saltmängden är som störst.
✓ På lastbilar och HGV: använd IP69K-klassade anslutningsboxar för jordningspunkter som sitter under lastflaket eller längs ramen.

⚠️ Viktigt för lastbilsoperatörer

Enligt svenska trafikregler (TSFS) och EU-direktiv för tunga fordon måste all belysningsutrustning fungera tillförlitligt. Elektriska fel som orsakar intermittent ljusbortfall kan betraktas som en trafiksäkerhetsrisk vid vägkontroll. Dokumentera din installation och kontrollera regelbundet – särskilt inför vinterkörning.

Expertrekommendationer för professionell installation

Professionell checklista – jordning av LED-extraljus

☐ Mät jordresistans INNAN installation – verifiera att vald punkt är under 0,1 ohm
☐ Använd rätt kabeldimension baserat på total effektförbrukning + 50% marginal
☐ Installera separata jordkablar för varje lampgrupp – dela inte jord med standardutrustning
☐ Slipa alltid till blank metall och applicera kontaktfett
☐ Skydda alla jordpunkter med rostskydd och krympslang
☐ Verifiera spänningsfall under full last – under 0,3 volt acceptabelt
☐ Dokumentera alla jordpunkter med foto för framtida felsökning
☐ Schemalägg årsvis kontroll – extra viktigt inför vinter

En professionellt installerad jordning är inte bara en teknisk fråga – det är grunden för att din investering i LED-extraljus ska prestera optimalt under hela sin livstid. Med rätt kabeldimension, korrekt jordpunkt och skydd mot Sveriges hårda vinterklimat kan du förvänta dig problemfri drift i 5–10 år utan att behöva åtgärda jordningsrelaterade fel.

Oavsett om du monterar ett par LED-extraljus på din SUV eller installerar ett komplett belysningssystem på en lastbil är jordningen det fundament som allt vilar på. Ta dig tid att göra det rätt från början – din multimeter och en halvtimme extra vid installationstillfället kan spara dig dagar av felsökning längs en mörk vintervägkant i Norrland.

Behöver du hjälp med att välja rätt kabel och tillbehör?

Ledextraljus.eu erbjuder ett komplett sortiment av monteringsutrustning, kabelkit och jordningsskydd anpassade för svenska förhållanden. Våra produkter är testade för drift i temperaturer från -40°C till +85°C och uppfyller IP67–IP69K klassning för krävande miljöer.

Har du frågor om installation? Kontakta vårt tekniska support-team som har bred erfarenhet av LED-belysning för lastbilar, offroad och kommersiella fordon.

Vanliga frågor

Vad orsakar flimmer i LED-extraljus på lastbilar och offroad-fordon?

Flimmer i LED-extraljus orsakas nästan alltid av dålig jordning eller hög resistans i returledaren. Upp till 70% av alla LED-problem på fordon beror på jordningsfel. En resistans på bara 0,5 ohm i jordledningen kan skapa spänningsfall som LED-drivaren tolkar som instabil matning, vilket ger flimmer eller ljusbortfall.

Hur tjock jordkabel behövs för LED-ramp på lastbil jämfört med personbil?

För LED-ramp på lastbil eller HGV (200–500W) krävs minst 16 mm² jordkabel, rekommenderat 25 mm². För LED-ramp på personbil eller pickup (100–200W) räcker minst 10 mm², rekommenderat 16 mm². För enstaka extraljus på personbil (20–40W) räcker 4 mm² minimum, men 6 mm² rekommenderas.

Hur mäter man spänningsfall i jordledningen på ett fordon med multimeter?

Ställ multimetern på DC volt och tänd alla LED-extraljus för full last. Mät spänningsfallet från LED-ljusets jordkontakt till batterinegativ. Acceptabelt värde är max 0,2–0,3 volt. Mer än 0,3 volt indikerar för hög resistans. Över 0,5 volt är ett allvarligt jordningsproblem som kräver omedelbar åtgärd.

Vad kostar det att åtgärda ett jordningsfel på LED-extraljus?

Bloggen specificerar inga direkta kostnader, men anger att verktygen och materialen som behövs inkluderar sandpapper (80–120 korn), ny förtennede kabelsko, kontaktfett och krympslang med lim. Rätt kabeldimension enligt rekommendationerna (6–25 mm²) samt hydraulisk crimpklo för kablar över 6 mm² är nödvändiga investeringar.

Varför korroderar jordpunkter på fordon i Sverige snabbare än i andra länder?

Svenska vintervägar besprutas med kalciumklorid och natriumklorid för halkbekämpning, vilket är extremt aggressivt mot koppar och aluminium i kabelskoen och jordpunkter. Salt i kombination med fukt och temperaturcykler (frys/tö) bryter ner elektriska anslutningar 3–5 gånger snabbare än i torra klimat. En september-installation kan ha betydande korrosion redan i januari.

Vilken jordresistans är acceptabel för LED-extraljus och när måste man åtgärda felet?

Under 0,1 ohm är utmärkt och kräver ingen åtgärd. Mellan 0,1–0,5 ohm är acceptabelt men bör övervakas. Mellan 0,5–2,0 ohm är problematiskt och ska åtgärdas snarast. Över 2,0 ohm är kritiskt och kräver omedelbar åtgärd. En korrekt installerad 6 mm² kabel på 2 meter ska visa under 0,015 ohm vid resistansmätning.

Är det bättre att jorda LED-extraljus direkt till batteri eller via fordonskarossen?

Direkt anslutning till batterinegativ eller central jordplint nära batteriet är alltid bäst, eftersom det ger lägst resistans och bäst stabilitet. Jord via karosspunkter långt från batteriet adderar resistans – sträckor på 5–8 meter via chassit på lastbilar ökar jordresistansen märkbart. Offroad-fordon bör använda direktkabel till batteri med vattentäta kontakter.

Varför flimrar LED-extraljuset trots ny och nyligen genomförd installation?

Flimmer vid ny installation beror nästan alltid på felaktig jordpunkt, för tunn kabel eller delat jordbussystem med störningskällor som alternator eller kompressor. Flimmer som varierar med motorvarvning tyder på alternatorinterferens och kräver separat jordkabel. Konstant flimmer pekar på dålig jordpunkt eller underdimensionerad kabel. Kontrollera att jordledaren inte delar väg med alternatorns jordkabel.

Hur skyddar man jordpunkter på lastbilar mot svenska vinterförhållanden?

Använd förtennede kabelskor istället för blankt koppar. Välj kabel med TPE- eller PVC-isolering som tål -40°C. Applicera krympslang med lim (dubbelväggstyp) vid alla kabelsko-anslutningar. Täck jordpunkter med rostskyddsspray eller vaxbaserat skydd. På lastbilar under lastflaket rekommenderas IP69K-klassade anslutningsboxar. Kontrollera jordpunkter varje höst och igen i mars.

Hur åtgärdar man ett korroderat jordningsfel steg för steg på ett fordon?

Lossa jordkabeln och inspektera kabelskons tillstånd. Slipa till blank metall med 80–120 korn sandpapper eller stålborste – inga rostfläckar får synas. Montera ny kabelsko med hydraulisk crimpklo (för kablar över 6 mm²). Applicera kontaktfett på kontaktytan och dra åt skruven till 8–15 Nm. Avsluta med rostskyddsspray och krympslang för långsiktigt skydd.

Hur mycket sjunker ljusstyrkan på en LED-ramp vid jordningsproblem på lastbil?

En LED-ramp som drar 15 ampere med ett spänningsfall på 0,5 volt i jordledningen förlorar 7,5 watt som värme, och ljusstyrkan kan sjunka med upp till 15–20%. LED-drivare och konstantströmsreglerare är extremt känsliga för spänningsvariationer och reagerar omedelbart – till skillnad från glödlampor som tolererar spänningsfall utan synliga problem.

Hur ofta bör man kontrollera jordpunkter för LED-extraljus på lastbilar i Sverige?

Jordpunkter bör kontrolleras varje höst innan vintersäsongen och igen i mars när saltmängden på vägarna är som störst. För lastbilsoperatörer är detta extra viktigt eftersom svenska trafikregler (TSFS) och EU-direktiv kräver att all belysningsutrustning fungerar tillförlitligt – elektriska fel med intermittent ljusbortfall kan betraktas som trafiksäkerhetsrisk vid vägkontroll.
