Reservkraft för varningsljus på lastbilar – komplett guide
Viktigaste punkterna – Reservkraft för LED-varningsljus på lastbilar
- Svenska trafikregler kräver att varningsljus på lastbilar fungerar även vid motornedstängning – reservkraft är därför ofta ett lagkrav, inte ett tillval
- En korrekt dimensionerad batteribackup ska klara minst 2–4 timmars kontinuerlig drift av LED-varningsljus
- LiFePO4-batterier ger upp till 3 gånger längre livslängd än konventionella blybatterier i fordonsmiljö
- IP67-klassad elektronik är minimikrav för reservkraftsystem monterade på lastbilar i nordiskt klimat
- Rätt dimensionering börjar med att beräkna total effektförbrukning i watt för alla anslutna varningsljus
Varje år inträffar tusentals trafikolyckor i Sverige som direkt involverar stillastående lastbilar och tunga fordon. Statistik från Transportstyrelsen visar att bristfällig varningsbelysning är en bidragande faktor i en stor andel av dessa händelser. När ett tungt fordon stannar på motorvägen – oavsett om det beror på ett motorstopp, ett däckbyte eller en nödsituation – är fungerande varningsljus bokstavligen livsviktiga. Men vad händer när fordonets elsystem slår av? Det är här reservkraft och batteribackup för LED-varningsljus blir avgörande.
Varför behöver lastbilar reservkraft för varningsljus?
Lastbilar och tunga fordon kräver reservkraft för varningsljus eftersom motorns elsystem kan sluta fungera precis när behovet av synlighet är som störst. Vid motorstopp, elektriska fel eller när föraren måste stänga av motorn under ett längre uppehåll, måste varningsbelysningen ändå fungera oavbrutet. EU-direktiv och svenska trafikföreskrifter ställer tydliga krav på detta.
En lastbil som stannar på en mörklagd E4:a utanför Sundsvall i ett snödrev är ett klassiskt nödscenarioscenarion. Motorn är av för att spara bränsle eller för att ett fel uppstått. Utan reservkraft slocknar varningsljusen – och plötsligt är ett 25 meter långt fordon i princip osynligt för mötande trafik. Konsekvenserna kan vara katastrofala.
Enligt ECE-reglemente R65 och svenska Transportstyrelsens föreskrifter ska varningsblinkers och rotorblink på tunga fordon vara certifierade och funktionsdugliga. I praktiken innebär detta att professionella åkerioperatörer behöver planera för oavbruten drift – och det kräver ett genomtänkt reservkraftsystem.
Vad säger svenska regler om varningsbelysning på lastbilar?
Svenska trafikregler, baserade på EU:s direktiv 2007/46/EG och ECE-reglementena R65 och R10, kräver att varningsljus på fordon över 3,5 ton uppfyller specifika krav på ljusintensitet, blixtfrekvens och driftstabilitet. Reservkraft är i praktiken ett krav för fordon som opererar i miljöer där motorstopp kan inträffa.
För lastbilar och tunga fordon i Sverige gäller följande specifika krav som påverkar valet av reservkraft:
- ECE R65: Definierar krav på blixtfrekvens (55–200 blinkningar per minut), ljusintensitet och synlighet för varningslampor på tunga fordon
- ECE R10: Elektromagnetisk kompatibilitet – reservkraftsystem får inte störa fordonets övriga elektroniksystem
- Transportstyrelsens föreskrifter TSFS 2019:31: Reglerar fordonsutrustning för tunga fordon på svenska vägar
- ADR-regler: För transport av farligt gods krävs särskilt robusta varningssystem med dokumenterad backup-förmåga
- Vägmärkesförordningen: Stillastående fordon på väg måste markeras synligt – reservkraft är förutsättningen
⚠️ Viktigt för åkeriägare: Fordon som saknar fungerande varningsbelysning vid kontroll kan beläggas med körförbud på plats. Bötesbelopp för bristfällig varningsbelysning på lastbil börjar på 2 400 kronor per tillfälle.

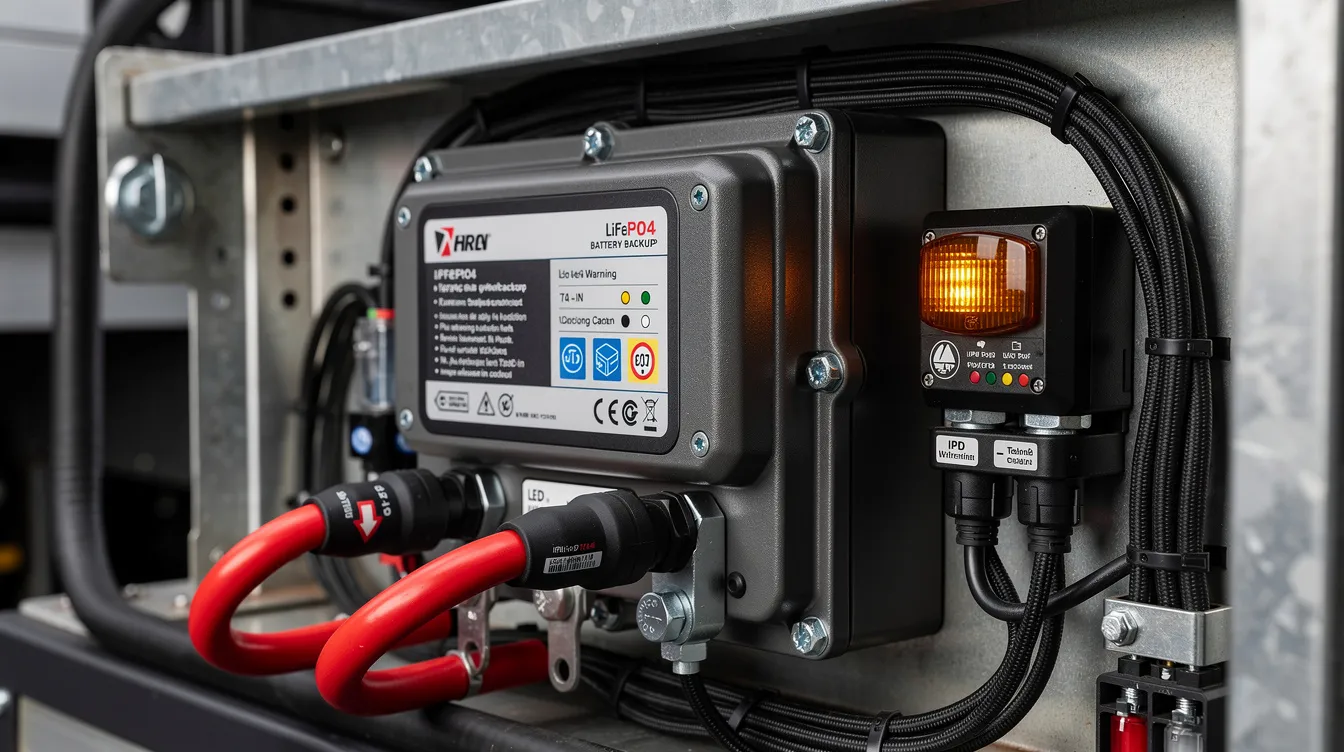

Hur dimensionerar man rätt batteribackup för LED-varningsljus?
Korrekt dimensionering av batteribackup för LED-varningsljus på lastbilar börjar med att beräkna total effektförbrukning i watt, multiplicera med önskad driftstid i timmar, och sedan lägga till en säkerhetsmarginal på minst 30 procent. En typisk lastbil med fullständig varningsbelysning förbrukar mellan 60 och 150 watt totalt.
Steg-för-steg dimensionering
Följ denna process för att beräkna rätt batteristorlek för ditt fordon:
- Inventera alla varningsljus: Lista varje LED-enhet med effektförbrukning i watt. Inkludera rotorblink, blinkers, positionsljus och konturlampor.
- Beräkna totaleffekt: Summera alla wattvärden. En typisk lastbilskonfiguration: 2x LED-varningsblink (25W each) + konturlampor (30W) + positionsljus (20W) = 100W totalt.
- Bestäm driftstid: Minst 2 timmar rekommenderas. Vid ADR-transport eller extremt väder bör man räkna med 4–6 timmar.
- Beräkna kapacitetsbehov: 100W × 4 timmar = 400 Wh. Vid 12V system: 400Wh ÷ 12V = 33,3 Ah. Vid 24V system (standard för lastbil): 400Wh ÷ 24V = 16,7 Ah.
- Lägg till säkerhetsmarginal: Multiplicera med 1,3–1,5 för att kompensera för batteridegradation och kall väderlek. Slutresultat: 16,7 Ah × 1,4 = ~24 Ah vid 24V.
| Fordonstyp | Typisk effektförbrukning | Rekommenderad kapacitet (4h) | Batterimodell |
|---|---|---|---|
| Lätt lastbil / skåpbil | 40–60W | 20–30 Ah / 12V | LiFePO4 25Ah |
| Mellanstor lastbil (7,5–18 ton) | 80–120W | 20–25 Ah / 24V | LiFePO4 2×12V 50Ah |
| Tung lastbil / dragbil (>18 ton) | 120–180W | 30–40 Ah / 24V | LiFePO4 2×12V 100Ah |
| Specialfordon / ADR-transport | 150–250W | 50+ Ah / 24V | LiFePO4 industrimodell |
Vilka typer av batterier är bäst för reservkraft i fordon?
LiFePO4-batterier (litiumjärnfosfat) är det överlägset bästa valet för reservkraft i lastbilar och tunga fordon. De klarar extrema temperaturer från –20°C till +60°C, har upp till 3 000–5 000 laddningscykler mot blybatteriets 300–500, och tappar minimal kapacitet i kyla – vilket är avgörande för svenska vinterförhållanden.
Jämförelse: Batteritekniker för fordonsmonterad reservkraft
| Egenskap | LiFePO4 | AGM Blybatteri | Standard Li-ion |
|---|---|---|---|
| Livslängd (cykler) | 3 000–5 000 | 300–500 | 500–1 000 |
| Prestanda vid –20°C | 70–80% kapacitet | 40–50% kapacitet | 30–50% kapacitet |
| Vikt (relativt) | Lättast | Tyngst | Mellanklass |
| Säkerhet i fordon | Hög – stabilt kemi | Medel | Medel – termisk risk |
För svenska åkerioperatörer är kylprestanda den enskilt viktigaste faktorn. När temperaturen sjunker till –25°C i Norrland i januari, måste reservkraftsystemet fortfarande leverera full effekt till varningsljusen. LiFePO4-tekniken är den enda som konsekvent levererar detta utan att kräva förvärmning eller extra isolering.
Hur installerar man reservkraft för LED-varningsljus på lastbil?
Installation av reservkraft på lastbil kräver ett automatiskt övergångssystem (ATS – Automatic Transfer Switch) som sömlöst växlar från fordonets elsystem till batteribakup inom millisekunder. Dessutom krävs rätt kabelarea för att undvika spänningsfall, som direkt påverkar LED-varningsljusens funktion och livslängd.
Grundläggande systemkomponenter
- Reservbatteri (LiFePO4 rekommenderas): Placeras i batteribox med IP67-klassning, skyddad från stänkvatten och damm
- Automatisk transferomkopplare (ATS): Identifierar när huvudströmmen försvinner och kopplar in reservbatteriet på under 20 millisekunder – LED-lamporna märker knappt övergången
- DC/DC-omvandlare: Om fordonets system är 24V men reservbatteriet är 12V krävs en effektiv omvandlare med minst 90% verkningsgrad
- Batteriövervakningssystem (BMS): Skyddar batteriet mot överladdning, djupurladdning och kortslutning – obligatoriskt för LiFePO4-installation
- Laddningssystem: Automatisk laddning från fordonets generator under körning, med separeringsfunktion som hindrar att reservbatteriet dränerar startbatteriet
- Kablage och säkringar: Kabelarea beräknas efter strömstyrka – vid 100W och 24V ger det ca 4,2A, vilket kräver minimum 2,5 mm² kabel för kortare sträckor
💡 Professionellt tips om installation
Montera alltid reservkraftbatteriet så nära varningsljusens centralbox som möjligt – varje extra meter kabel innebär spänningsfall. Tumregel: vid 24V system ska spänningsfallet inte överstiga 0,5V under last. Använd alltid förtent kopplingsledare och marina-godkänd krympterminal för vibrationsbeständiga anslutningar.
Var ska reservkraftssystemet placeras på en lastbil?
Reservkraftsbatteriet för LED-varningsljus bör placeras i ett väderskyddat utrymme med god ventilation, skyddat från direktstänk och extrema temperaturer. På lastbilar är sidolådor, batterifacket vid startbatteriet eller ett dedikerat låst fack under lastutrymmet vanliga monteringsplatser.
Placeringen påverkar direkt systemets prestanda och livslängd. Viktiga faktorer att beakta för svenska lastbilsoperatörer:
- Temperaturzoner: Undvik placering nära avgassystem eller bromsar där temperaturen kan överstiga 60°C. LiFePO4 klarar upp till 60°C driftstemperatur, men livslängden minskar vid kontinuerlig exponering.
- Vibrationer: Lastbilsmiljön innebär konstanta vibrationer. Montera batteriet i stötdämpande fäste och säkerställ att alla anslutningar är vibrationssäkrade.
- IP-klassning på kapsling: Minst IP65 för torrare utrymmen, IP67 för exponerade monteringsplatser. I Sverige med vägstänk innehållande salt under vinterhalvåret är IP67 starkt rekommenderat.
- Tillgänglighet för kontroll: Systemet bör vara inspekterbart utan specialverktyg för att möjliggöra regelbunden kontroll av laddningsstatus och anslutningar.
Hur länge ska en batteribackup klara LED-varningsljusen?
Minsta rekommenderade driftstid för reservkraft till LED-varningsljus på lastbil är 2 timmar, men branschstandard och säkerhetsbest practice pekar mot 4–6 timmar. För ADR-transporter och fordon som opererar på avlägsna vägar i norra Sverige bör man dimensionera för minst 6–8 timmars drift.
Tänk på dessa typiska väntetider vid lastbilshaverier i Sverige:
- Bärgning vid motorvägshaveri i södra Sverige: genomsnittligt 45–90 minuter
- Bärgning i norra Sverige, glesbygd (E4 norr om Sundsvall): 2–5 timmar
- Däckbyte eller lättare reparation som föraren utför själv: 1–3 timmar
- Haveri vid ogynnsamma väderförhållanden (storm, snöoväder): upp till 8+ timmar
- ADR-haveri med nödvändig myndighetsinsats: 4–12 timmar
Baserat på dessa realiteter är en 6-timmars kapacitet det realistiska minimikravet för lastbilar som opererar i hela Sverige. Nordliga rutter kräver ännu mer robust planering.
Vilka LED-varningsljus kräver störst reservkraft?
LED-varningsljus i R65-kategorin (rotorblink och blixtstrålkastare) för tunga fordon konsumerar mest energi – typiskt 20–50W per enhet. Konturlampor och positionsmarkeringsljus är effektivast med 1–5W per enhet. Rätt prioritering av vilka ljus som ansluts till reservkraften är avgörande för att optimera batteritiden.
En prioriterad anslutningsordning för reservkraft på lastbil:
- Prioritet 1 – Lagkrav: Varningsblinkers, R65-godkända rotorblink och blixtstrålkastare. Dessa måste fungera vid alla nödsituationer.
- Prioritet 2 – Trafiksäkerhet: Konturlampor och sidopositionsmarkeringar. Gör fordonet synligt från alla vinklar i mörker.
- Prioritet 3 – Funktionell belysning: Bakljus, stopplampor och backljus. Viktiga om fordonet kan behöva röra sig.
- Prioritet 4 – Arbetsbelysning: LED-arbetsljus för reparationer. Ansluts om batterikapaciteten tillåter, annars kan pannlampa eller fristående arbetsljus användas.
Expertrekommendation från belysningsspecialister
Baserat på vår erfarenhet av att utrusta hundratals lastbilar och tunga fordon för svenska förhållanden rekommenderar vi alltid ett tvådelat system: ett primärt reservsystem dimensionerat för 6 timmars drift av kritiska varningsljus, och ett sekundärt system med nödladdningsfunktion via 12V-uttag eller solpanel för extrema situationer.
Investera aldrig i minsta möjliga batterikapacitet. En åkeriägare som väljer ett system med 2 timmars kapacitet för att spara 2 000 kronor, riskerar en olycka, böter och juridiskt ansvar som kan kosta hundratals gånger mer. Rätt dimensionering är den bästa investeringen.
Hur underhåller man reservkraftsystem på lastbil?
Reservkraftsystem för LED-varningsljus kräver regelbunden kontroll, men korrekt installerade LiFePO4-system har minimalt underhållsbehov. Grundkontroller bör utföras var sjätte månad, med fullständig systemtest en gång per år – gärna inför vinterhalvåret när systemen är som mest kritiska.
Underhållschema för reservkraftsystem på lastbil:
- Månadsvis: Kontrollera batteriets laddningsstatus via BMS-display eller mätinstrument. Batteriet ska hålla 100% laddning under normala förhållanden.
- Var tredje månad: Inspektera alla kablar och anslutningar visuellt. Kontrollera efter korrosion, slitage eller lösa kontakter – särskilt viktigt i salt vinterväglage.
- Var sjätte månad: Genomför fullständigt driftstest. Koppla bort fordonets elsystem och verifiera att ATS kopplar in reservkraften inom 20ms, och att alla varningsljus fungerar normalt.
- Årligen: Mät batteriets faktiska kapacitet med kapacitetstest. Ett LiFePO4-batteri bör hålla 80% av ursprungskapacitet i minst 8–10 år under normala förhållanden.
- Inför vintersäsong: Extra kontroll av alla anslutningar och batteriets kallstartsprestanda. Kontrollera att batteriboxens tätningar är intakta för att hålla fukt och salt ute.
Vad kostar ett komplett reservkraftsystem för lastbil?
Ett komplett, professionellt reservkraftsystem för LED-varningsljus på en lastbil kostar typiskt mellan 8 000 och 25 000 kronor inklusive installation. Kostnaden varierar beroende på fordonstyp, required driftstid och batterikapacitet. LiFePO4-system har höre initialkostnad men lägre total ägandekostnad över 10 år.
| Systemkomponent | Kostnad (SEK) | Kommentar |
|---|---|---|
| LiFePO4 batteri 50–100Ah / 24V | 4 000–10 000 | Inkl. BMS, 10+ års livslängd |
| ATS-switch + DC/DC omvandlare | 2 000–4 000 | Automatisk övergång under 20ms |
| IP67 batteribox + montering | 1 000–3 000 | Vibrationsdämpat fäste ingår |
| Kablage, säkringar, terminaler | 500–2 000 | Marin-godkänd kvalitet |
Räknat på 10 år och inklusive installation är totalkostnaden för ett LiFePO4-system jämförbar med ett AGM-blybatterisystem som behöver bytas ut 3–4 gånger under samma period. Lägg sedan till den indirekta kostnaden av att ett blybatterisystem kan svikta i kyla – och valet är tydligt.
Sammanfattning: Rätt val för oavbruten drift
- Välj LiFePO4-batteri för svenska klimatförhållanden – det enda som fungerar pålitligt vid –25°C
- Dimensionera för minst 6 timmars driftstid, inte 2 timmar – spara inte på säkerhetsmarginalen
- Installera alltid en automatisk transferomkopplare (ATS) för sömlös övergång
- Kräv IP67-klassning på all elektronik och batterikapsling för lastbilsmontage
- Planera underhållskontroller inför varje vintersäsong
- Kontrollera att systemet uppfyller ECE R65 och Transportstyrelsens krav
Att investera i ett korrekt dimensionerat och installerat reservkraftsystem för LED-varningsljus är inte bara en säkerhetsfråga – det är ett juridiskt och ekonomiskt nödvändigt steg för alla seriösa åkerioperatörer och lastbilsförare i Sverige. Med rätt system på plats kan du vara säker på att ditt fordon är synligt och säkert oavsett vad som händer med motorn eller det primära elsystemet.
Vanliga frågor
Hur länge ska batteribackup för LED-varningsljus på lastbil hålla?
Minsta rekommenderade driftstid är 2 timmar, men branschstandard pekar mot 4–6 timmar. För lastbilar på nordliga rutter i Sverige bör man dimensionera för minst 6–8 timmars drift, eftersom bärgning i glesbygd norr om Sundsvall kan ta 2–5 timmar och haveri vid snöoväder upp till 8 timmar.
LiFePO4 eller AGM blybatteri för reservkraft på lastbil – vilket är bäst?
LiFePO4 är överlägset för svenska förhållanden. Det klarar 3 000–5 000 laddningscykler mot blybatteriets 300–500, och behåller 70–80% kapacitet vid –20°C jämfört med blybatteriets 40–50%. Över 10 år är totalkostnaden jämförbar eftersom blybatteriet behöver bytas 3–4 gånger.
Hur dimensionerar man batteribackup för LED-varningsljus på lastbil?
Summera alla varningsljusens wattförbrukning, multiplicera med önskad driftstid i timmar och lägg till 30–50% säkerhetsmarginal. Exempel: 100W total förbrukning × 4 timmar = 400 Wh. Vid 24V system: 400 Wh ÷ 24V = 16,7 Ah, multiplicerat med säkerhetsfaktor 1,4 ger cirka 24 Ah kapacitetsbehov.
Vad kostar ett komplett reservkraftsystem för LED-varningsljus på lastbil?
Ett komplett professionellt reservkraftsystem kostar typiskt 8 000–25 000 kronor inklusive installation. LiFePO4-batteriet kostar 4 000–10 000 kronor, ATS-switch och DC/DC-omvandlare 2 000–4 000 kronor, IP67-batteribox 1 000–3 000 kronor, samt kablage och säkringar 500–2 000 kronor.
Vilka svenska regler gäller för varningsbelysning på lastbilar vid motorstopp?
ECE-reglemente R65 och Transportstyrelsens föreskrifter TSFS 2019:31 kräver att varningsblinkers och rotorblink på tunga fordon är funktionsdugliga. Fordon som saknar fungerande varningsbelysning vid kontroll kan beläggas med körförbud. Böter för bristfällig varningsbelysning på lastbil börjar på 2 400 kronor per tillfälle.
Vilken IP-klassning krävs för reservkraftsystem monterat på lastbil i Sverige?
Minst IP65 krävs för torrare utrymmen, men IP67 är minimikrav för reservkraftsystem monterade på exponerade platser på lastbilar. I Sverige med vägstänk innehållande salt under vinterhalvåret är IP67 starkt rekommenderat för all elektronik och batterikapsling för att säkerställa driftsäkerhet.
R65-rotorblink eller konturlampor – vilka LED-varningsljus förbrukar mest reservkraft?
R65-rotorblink och blixtstrålkastare förbrukar mest energi – typiskt 20–50W per enhet. Konturlampor och positionsmarkeringsljus är betydligt effektivare med bara 1–5W per enhet. Prioritera alltid R65-godkända varningsblinkers till reservkraften först, eftersom dessa är ett lagkrav vid nödsituationer.
Varför slutar varningsljusen fungera på lastbilen vid motorstopp?
När motorn stängs av upphör generatorn att ladda fordonets elsystem, vilket gör att spänningen sjunker och varningsljusen slocknar. Lösningen är ett automatiskt transfersystem (ATS) som kopplar in reservbatteriet inom 20 millisekunder vid strömavbrott – LED-lamporna märker knappt övergången och fortsätter lysa oavbrutet.
Hur ofta ska man underhålla reservkraftsystemet för varningsljus på lastbil?
Kontrollera batteriets laddningsstatus månadsvis, inspektera kablar och anslutningar var tredje månad, genomför fullständigt driftstest var sjätte månad och utför kapacitetstest årligen. Extra kontroll rekommenderas alltid inför vintersäsongen för att verifiera tätningar och kallstartsprestanda i det nordiska klimatet.
Var ska reservkraftsbatteriet placeras på en lastbil för bäst prestanda?
Placera batteriet i ett väderskyddat utrymme med god ventilation, skyddat från direktstänk och temperaturer över 60°C. Vanliga platser är sidolådor eller batterifacket vid startbatteriet. Montera alltid så nära varningsljusens centralbox som möjligt – tumregeln är att spänningsfallet vid 24V system inte får överstiga 0,5V under last.
Vilken batteristorlek behöver en tung lastbil över 18 ton för reservkraft till varningsljus?
En tung lastbil eller dragbil över 18 ton har typisk effektförbrukning på 120–180W för varningsbelysning. För fyra timmars drift rekommenderas 30–40 Ah vid 24V, vilket i praktiken innebär ett LiFePO4-system med 2×12V 100Ah. ADR-transporter och specialfordon med 150–250W förbrukning behöver 50+ Ah vid 24V.
Hur fungerar automatisk transferomkopplare ATS i reservkraftsystem för lastbil?
En ATS (Automatic Transfer Switch) övervakar kontinuerligt fordonets huvudström och identifierar omedelbart när spänningen försvinner. Systemet kopplar automatiskt in reservbatteriet på under 20 millisekunder – så snabbt att LED-varningsljusen lyser oavbrutet utan synligt avbrott. Detta är ett grundläggande krav för ett funktionsdugligt reservkraftsystem på lastbil.
Källor och referenser
1. Transportstyrelsen - "Föreskrifter om varningsanordningar och belysning på tunga fordon (TSFS 2013:63)"
2. UNECE - "ECE-reglemente R65: Enhetliga bestämmelser för godkännande av varningsblinkers för motorfordon och deras släpvagnar"
3. Trafikverket - "Statistik och analys: Olyckor med stillastående tunga fordon på svenska vägar 2022–2023"
4. Swedish Standards Institute (SIS) - "SS-EN 13849: Maskinsäkerhet och elektriska system för fordon – IP-klassning och miljökrav för fordonsinstallationer"
5. Battery Council International (BCI) - "Comparative Performance Study: LiFePO4 vs. Lead-Acid Batteries in Commercial Vehicle Applications"
6. Europaparlamentets och rådets direktiv 2014/47/EU - "Tekniska vägkontroller av nyttofordon och krav på säkerhetsbelysning vid driftstopp"
