CAN-bus & LED extraljus: Skydda bilens elsystem

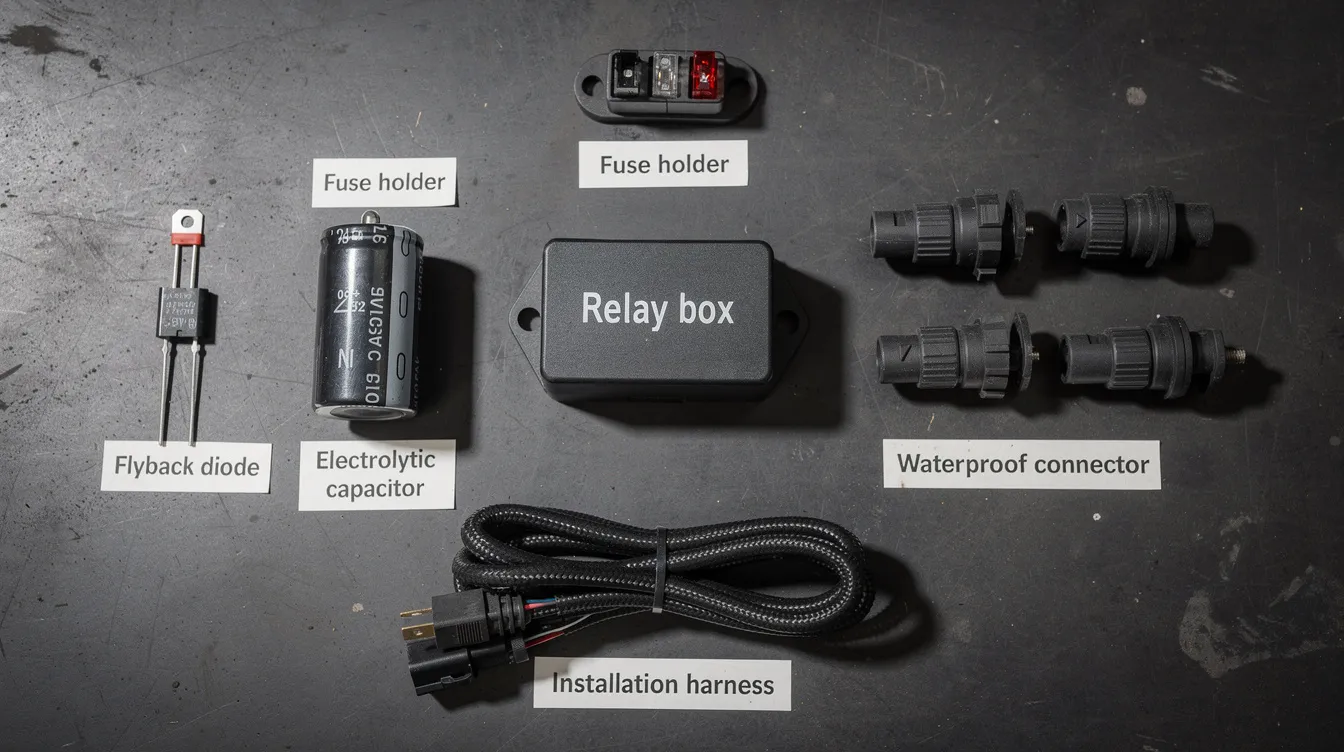

Motkopplingsdiod, kondensator och CAN-bus: Skydda bilens elsystem vid LED-installation
Moderna fordon med CAN-bus-system kräver särskild hänsyn när du installerar LED-extraljus. Fel installation kan trigga felkoder, skada styrelektronik eller helt enkelt göra att ljuset inte fungerar. Den här guiden visar exakt vad du behöver veta.
Snabbfakta – det viktigaste att veta
- ▶ Över 95% av alla fordon tillverkade efter 2010 använder CAN-bus-system som övervakar elkretsar i realtid
- ▶ En motkopplingsdiod (freilaufdiod) kan förhindra spänningspikar på upp till 100V som uppstår när induktiva laster kopplas ur
- ▶ CAN-bus-fel orsakade av felaktig belysningsinstallation kan kosta 3 000–15 000 kr att diagnostisera och åtgärda på verkstad
- ▶ Rätt dimensionerad kondensator kan eliminera störningar och "flimmer" i LED-extraljus på fordon med avancerade laddningssystem
Varför är CAN-bus ett problem för LED-extraljus?
CAN-bus (Controller Area Network) är fordonets nervssystem – ett kommunikationsnätverk där alla styrenheter pratar med varandra. När du kopplar in ett nytt LED-extraljus utan rätt skyddskomponenter kan systemet tolka det som ett fel, stänga av kretsen eller i värsta fall skicka felaktiga signaler som påverkar andra system.
På ett traditionellt fordon från 1990-talet var elsystemet enkelt: batteri, relä, glödlampa. Idag är situationen helt annorlunda. En modern personbil, SUV eller lastbil kan ha 50–100 separata styrenheter som alla kommunicerar via CAN-bus. Det innebär att en enkel åtgärd som att byta till LED-extraljus eller montera nya arbetsstrålkastare kan trigga felkoder i allt från motorstyrning till ABS-system.
För dig som installerar LED-extraljus på en modern Volvo, Scania, Mercedes, BMW eller Toyota – oavsett om det är på en personbil, pickup, lastbil eller offroad-fordon – gäller det att förstå tre nyckelkomponenter: motkopplingsdioden, kondensatorn och hur CAN-bus reagerar på dem.
100V+
Spänningspik som kan uppstå utan motkopplingsdiod
95%
Av bilar efter 2010 har CAN-bus-övervakning av elkretsar
0,1 sek
Tid det tar för CAN-bus att registrera en avvikelse i kretsen
Vad är en motkopplingsdiod och varför behöver du den?
En motkopplingsdiod (även kallad freilaufdiod eller flyback-diod) är en enkel men kritisk komponent som placeras parallellt med en induktiv last – till exempel ett relä eller en motor. Den fångar upp den omvända spänningspuls som uppstår när strömmen bryts, och leder bort den på ett säkert sätt istället för att låta den skada känslig elektronik.
När du installerar LED-extraljus via ett relä uppstår ett klassiskt problem. Reläets magnetspole är en induktiv last. Varje gång reläet öppnar – det vill säga när du stänger av extraljuset – kollapsar magnetfältet i spolen och genererar en spänningspuls i omvänd riktning. Utan skydd kan denna puls vara allt från 50 till 150 volt under några mikrosekunder.
På ett gammalt fordon med enkla kretsar absorberas denna puls av systemet utan märkbara konsekvenser. Men på ett modernt fordon med CAN-bus kan samma puls:
- ✗ Trigga felkoder i styrenheterna som sitter närmast i kretsen
- ✗ Skada transistorer och halvledarkomponenter i BCM (Body Control Module)
- ✗ Orsaka intermittenta fel som är extremt svåra att felsöka
- ✗ Påverka CAN-bus-kommunikationen och skapa falska larm i instrumentpanelen
Hur monterar du motkopplingsdioden rätt?
Motkopplingsdioden monteras parallellt med reläspolen, med katodsidan mot plus. En 1N4007-diod fungerar utmärkt för standard 12V-reläer och kostar några kronor. Det är en av de billigaste försäkringarna du kan köpa för ett elsystem värt tiotusentals kronor.
⚡ Praktiskt tips – dimensionering av motkopplingsdiod
- → 12V personbil/SUV: 1N4007 (1A/1000V) räcker för standardreläer upp till 30A
- → 24V lastbil/HGV: 1N5408 (3A/1000V) rekommenderas för robustare skydd
- → Alternativ: MOV (Metal Oxide Varistor) eller TVS-diod för snabbare responstid vid känsliga system
Hur fungerar kondensatorn som skydd i bilens elsystem?
En kondensator i bilens elsystem fungerar som en lokal energibuffert. Den lagrar laddning och kan momentant leverera eller absorbera ström, vilket jämnar ut spänningsvariationer. För LED-extraljus är detta avgörande – moderna fordons laddningssystem med smart laddning och start-stopp-funktion skapar spänningsvariationer som får LED-ljus att flimra eller generera radiostörningar.
Moderna personbilar och lätta lastbilar med start-stopp-system kan uppleva spänningsfall ner till 9–10 volt under start. Fordon med smart laddningssystem (som Volvos BSSG eller BMW:s EfficientDynamics) varierar avsiktligt laddningsspänningen mellan 11,5 och 15,5 volt beroende på körläge. LED-drivare utan tillräcklig EMC-filtrering reagerar på dessa variationer med synligt flimmer.
En elektrolytisk kondensator på 470–1000 µF monterad nära LED-drivaren kan lösa flimmerproblemet i många fall. Men dimensioneringen är viktig – för stor kondensator kan orsaka höga inrushströmmar när systemet slås på, vilket i sin tur kan trigga säkringar eller CAN-bus-övervakningssystem.
| Problem | Orsak | Kondensatorlösning | Rekommenderad storlek |
|---|---|---|---|
| LED-flimmer vid tomgång | Spänningsvariationer från generator | Bypass-kondensator vid drivare | 470 µF / 25V |
| Störningar vid start-stopp | Spänningsfall under motorstart | Bufferkondensator vid säkringsdosa | 2200 µF / 25V |
| Radiostörningar (EMI) | Switchfrekvens i LED-drivare | X2-kondensator i serie med ferritkärna | 100 nF keramisk |
| CAN-bus feltolkning | Strömtransienter vid koppling | TVS-diod + snubber-kondensator | 10 nF / 100V keramisk |
Hur påverkar CAN-bus installationen av LED-extraljus i praktiken?
CAN-bus-systemet övervakar strömförbrukning, kretsmotstånd och kommunikationssignaler i realtid. LED-extraljus har fundamentalt annorlunda elektriska egenskaper jämfört med de glödlampor systemet är kalibrerat för – lägre resistans, annan impedans och snabbare switchning. Det gör att CAN-bus kan feltolka dem som defekta komponenter.
Det vanligaste problemet uppstår när fordonets BCM (Body Control Module) registrerar att en krets drar för lite ström. En glödlampa på 55W drar cirka 4,6A vid 12V. En LED-extraljusenhet på samma ljusstyrka drar kanske 1,5–2A. CAN-bus-systemet tolkar den lägre strömförbrukningen som ett lampfel och slår antingen av kretsen eller visar ett varningslampssymbol i instrumentpanelen.
Tre vanliga CAN-bus-problem och hur du löser dem
Problem 1: Felkod för lampfel trots att LED-extraljuset fungerar
Orsak: CAN-bus mäter för låg strömförbrukning i kretsen och tolkar det som trasig lampa.
Lösning: Installera ett LED-anpassat relä med inbyggd lastmodul, eller koppla in en lastmotstånd (load resistor) parallellt med LED:en. En 10-ohm, 50W-resistor är standardlösning för 12V-system.
Gäller främst: Volvo, BMW, Mercedes, Audi/VW-gruppen efter 2012
Problem 2: LED-extraljuset stängs av automatiskt efter några sekunder
Orsak: BCM:en identifierar okänd krets och aktiverar skyddsläge. Vanligt på lastbilar med TECU (Truck Electronic Control Unit) som Scania R-serien och Volvo FH.
Lösning: Använd ett separat reläkort isolerat från fordonets CAN-bus och ta matningsspänning direkt från batteriet via huvudsäkring, inte via BCM-kontrollerade kretsar.
Gäller främst: Tunga fordon, Scania, Volvo FH/FM, Mercedes Actros efter 2015
Problem 3: Slumpmässiga felkoder i andra system
Orsak: Elektromagnetisk störning (EMI) från LED-drivare stör CAN-bus-kommunikationen. LED-drivare som switchar vid 100–500 kHz kan sända störningar i exakt det frekvensband som CAN-bus använder (125 kbit/s till 1 Mbit/s).
Lösning: Använd certifierade LED-extraljus med EMC-godkänd drivare. Kör alltid kablaget tvinnat (twisted pair) och separerat från CAN-bus-kablar. Ferritkärna på strömkabeln nära LED-drivaren reducerar HF-störningar med upp till 20 dB.
Gäller främst: Alla moderna fordon, extra känsliga: Toyota Landcruiser, Ford Ranger, Mitsubishi L200 med OBD-II efter 2010
Vad gäller specifikt för lastbilar och tunga fordon?
Tunga fordon som Scania, Volvo och Mercedes körs på 24V och har ännu mer avancerade CAN-bus-system med FlexRay och LIN-buss som komplement. Installation av LED-arbetsstrålkastare, LED-ramp eller kontursljus kräver extra noggrannhet eftersom felaktiga installationer direkt kan påverka körsäkerhetssystem.
På ett 24V-system är spänningspikarna från induktiva laster proportionellt kraftigare. Motkopplingsdioder för lastbilsinstallationer bör dimensioneras med god marginal – 1N5408 eller ännu hellre en Schottky-diod som SR5100 som har snabbare responstid och lägre spänningsfall.
Åkeriets krav på driftsäkerhet gör att alla installationer bör dokumenteras. I Sverige kräver Transportstyrelsen att all extra belysning på tunga fordon uppfyller ECE-regler och att installationen inte stör fordonets typgodkännandeegenskaper. En felaktigt installerad LED-ramp som skapar CAN-bus-störningar kan i teorin ogiltigförklara fordonets typgodkännande.
Checklista – säker LED-installation på lastbil (24V)
- 1 Använd alltid separat relä isolerat från fordonets CAN-bus-nät
- 2 Montera motkopplingsdiod (1N5408 eller bättre) på varje relä
- 3 Ta matningsspänning direkt från batteri/huvudsäkring, aldrig via styrenhet
- 4 Använd EMC-certifierade LED-armaturer med IP69K-klassning för lastbilsbruk
- 5 Dokumentera installationen med schema och komponentlista för servicepersonal
Hur väljer du rätt LED-extraljus för att minimera CAN-bus-problem?
Valet av LED-extraljus har stor betydelse för hur mycket installationsproblem du stöter på. Kvalitativa LED-extraljus från seriösa tillverkare har inbyggda EMC-filter, väldesignade drivare med låg switchbrus och ofta inbyggd motkopplingsskydd. Billiga produkter utan EMC-certifiering är de som orsakar problem.
Titta specifikt efter dessa egenskaper när du väljer LED-extraljus för moderna fordon:
✅ Välj produkter med:
- • CE-märkning och ECE-godkännande
- • EMC-certifiering (CISPR 25 klass 5)
- • Inbyggd överspänningsskydd
- • IP67 eller IP68/IP69K för off-road/lastbil
- • Driftspänning 9–32V (klarar 24V-system)
❌ Undvik produkter utan:
- • Dokumenterad EMC-testning
- • Specifikation av switchfrekvens
- • Överspännings- och omvänd polaritetsskydd
- • Temperaturskydd i drivaren
- • Tillverkarangivelse och garanti
Expertrekommendationer – så gör du installationen rätt
TEKNISK
EXPERT
Sammanfattande installationsrekommendationer
Baserat på erfarenhet av LED-installation på svenska fordon och gällande regelverk
1. Rita ett schema innan du börjar. Identifiera om din kopplingsplan passerar genom BCM eller om du kan gå direkt till batteriets pluspol via säkring och relä.
2. Dimensionera alltid för värsta fallet. En motkopplingsdiod som kostar 5 kr kan rädda en styrenhet för 15 000 kr. Välj alltid en komponent med god marginal.
3. Testa med OBD-II-scanner. Kontrollera felkodsminnet innan och efter installationen. Nollställ eventuella felkoder och kör 20–30 minuter för att se om de återkommer.
4. Separera CAN-bus-kablar från kraftkablar. Håll minst 15–20 cm avstånd mellan LED-drivarkablar och fordonets CAN-bus-kablage, eller använd skärmad kabel.
5. Använd kvalitetssäkrat material. Använd marinekvalitet på kontakter och kabelgenomföringar, speciellt på lastbilar och fordon i hårt väder.
💡 Sammanfattning – det du absolut inte får missa
- → Motkopplingsdiod: Alltid på reläspolen, katodsidan mot plus. 1N4007 för 12V, 1N5408 för 24V.
- → Kondensator: 470–1000 µF nära LED-drivaren eliminerar flimmer. Keramisk 100nF för HF-störningar.
- → CAN-bus: Isolera alltid extraljusinstallationen från fordonets CAN-bus-kontrollerade kretsar på moderna fordon.
- → EMC: Välj LED-extraljus med CISPR 25-certifiering och testa med OBD-II efter installation.
En korrekt installerad LED-extraljuslösning med rätt skyddskomponenter ger dig driftsäker belysning utan bekymmer med felkoder eller skadad elektronik. Oavsett om det handlar om extraljus på en SUV för vintervägar i Norrland, arbetsstrålkastare på en skördare eller LED-ramp på en tung lastbil – grundprinciperna är desamma. Skydda elsystemet, isolera från CAN-bus och välj kvalitetsprodukter med rätt certifieringar.
Hos ledextraljus.eu hittar du LED-extraljus, arbetsljus och tillbehör specifikt utvalda för skandinaviska förhållanden och svenska fordonstyper – med teknisk support för att säkerställa att din installation blir rätt från början.
Vanliga frågor
Varför triggar LED-extraljus felkoder i moderna bilar med CAN-bus?
CAN-bus övervakar strömförbrukning i realtid och reagerar inom 0,1 sekunder på avvikelser. En LED-extraljusenhet drar 1,5–2A jämfört med en glödlampas 4,6A vid 12V. Systemet tolkar den lägre strömförbrukningen som en trasig lampa och aktiverar felkod eller stänger av kretsen.
Vilken motkopplingsdiod är bäst för 12V eller 24V fordonsinstallation?
För 12V personbilar och SUV räcker en 1N4007 (1A/1000V) för standardreläer upp till 30A. För 24V lastbilar rekommenderas 1N5408 (3A/1000V) eller ännu hellre en Schottky-diod SR5100 med snabbare responstid. Dioden placeras parallellt med reläspolen med katodsidan mot plus.
Hur monterar man en motkopplingsdiod rätt på ett bilrelä?
Motkopplingsdioden monteras parallellt med reläets magnetspole. Katodsidan (märkt med ett streck) kopplas mot pluspolen. En 1N4007-diod fungerar för 12V-system och kostar några kronor. Den fångar upp omvända spänningspulsar på 50–150 volt som annars kan skada styrenheter värda tiotusentals kronor.
Vad kostar det att åtgärda CAN-bus-fel orsakade av felaktig LED-installation?
Diagnostisering och åtgärd av CAN-bus-fel orsakade av felaktig belysningsinstallation kan kosta 3 000–15 000 kronor på verkstad. En motkopplingsdiod som förebygger problemet kostar bara några kronor, vilket gör det till en av de billigaste försäkringarna för ett elsystem värt tiotusentals kronor.
Vad gäller i Sverige för LED-extraljus på lastbilar enligt Transportstyrelsen?
Transportstyrelsen kräver att all extra belysning på tunga fordon uppfyller ECE-regler och att installationen inte stör fordonets typgodkännandeegenskaper. En felaktigt installerad LED-ramp som skapar CAN-bus-störningar kan i teorin ogiltigförklara fordonets typgodkännande. Dokumentation med schema och komponentlista rekommenderas för all installation.
Vilken IP-klassning och spänning krävs för LED-extraljus på lastbilar?
LED-extraljus för lastbilsbruk bör ha minst IP69K-klassning för att klara högtryckstvätt och hårda väderförhållanden. Armaturen bör klara driftspänning 9–32V för att fungera på både 12V personbilar och 24V tunga fordon. EMC-certifiering enligt CISPR 25 klass 5 är avgörande för att undvika CAN-bus-störningar.
Kondensator eller motkopplingsdiod – vilket skydd behöver du för LED-extraljus?
Båda behövs men löser olika problem. Motkopplingsdioden skyddar mot spänningspikar på upp till 100V från induktiva laster som reläer. Kondensatorn på 470–1000 µF eliminerar LED-flimmer från spänningsvariationer i start-stopp-system. För HF-radiostörningar används en keramisk kondensator på 100 nF i kombination med ferritkärna.
Varför stängs LED-extraljuset av automatiskt efter några sekunder på lastbil?
BCM-styrenheten identifierar den okända kretsen och aktiverar skyddsläge. Detta är vanligt på Scania R-serien och Volvo FH med TECU. Lösningen är att använda ett separat reläkort isolerat från fordonets CAN-bus och ta matningsspänning direkt från batteriet via huvudsäkring, aldrig via BCM-kontrollerade kretsar.
