Extraljus på lastbil: undvik döda vinklar och blinda fläckar
Viktigaste punkterna – Snabbsvar
- → A-stolpens döda vinkel kan dölja objekt upp till 1,5 meter breda vid 10 meters avstånd – fel placerade extraljus förvärrar detta dramatiskt.
- → LED-extraljus på lastbilar ska monteras inom specifika höjdintervall: 500–1200 mm för dimljus, max 1200 mm för körljus enligt svenska regler.
- → Rätt storlek, placering och ljusbåge eliminerar blinda fläckar istället för att skapa nya – välj 3° till 10° strålvinkel för fjärrljus på lastbilar.
- → Svenska Transportstyrelsen kräver godkänd typgodkänning (E-märkning) för alla extraljus som används på allmän väg.
Varje år inträffar hundratals olyckor i Sverige där föraren inte såg ett hinder, ett fordon eller en person – inte för att det var mörkt, utan för att synfältet var blockerat. A-stolpen, sidospeglarnas döda vinkel och felplacerade extraljus skapar tillsammans en farlig kombination som få förare tänker på. I den här guiden går vi igenom exakt hur du placerar LED-extraljus på lastbilar och offroad-fordon för att maximera synfältet och följa svenska trafikregler.
Vad är A-stolpens döda vinkel och varför är den så farlig för lastbilsförare?
A-stolpen – den strukturella pelaren mellan vindrutan och sidofönstret – skapar en blind vinkel som kan vara 5–15 grader bred. Vid 10 meters avstånd motsvarar det ett dolt område på upp till 2,6 meter. För lastbilsförare som sitter högt är konsekvenserna extra allvarliga vid korsningar, rondeller och omkörningar.
Moderna fordon har tjockare A-stolpar än tidigare generationer. Anledningen är krocksäkerhet – tjockare stolpar klarar takbelastning vid rollover-olyckor. Men priset är ett större synhinder. På tunga lastbilar och långtradare kan A-stolpen vara upp till 180 mm bred, vilket vid normal körhastighet döljer en cyklist, ett barn eller ett litet fordon i exakt den vinkel där det är mest kritiskt.
Kritisk statistik om döda vinklar
- • A-stolpen på moderna lastbilar döljer ett område på 1,0–2,6 meter vid 10 meters avstånd
- • Upp till 30% av korsningsolyckor med tunga fordon involverar döda vinklar
- • Felplacerade extraljus ökar den effektiva döda vinkelbredden med upp till 40%
- • Förare behöver i genomsnitt 0,8 sekunder att kognitiv processera ett objekt som träder ur blind vinkel
Hur extraljus påverkar A-stolpens döda vinkel
När du monterar extraljus på ett fordon och placerar dem fel, skapas ett ljusfält som dels bländar dig i spegelreflexer, dels skapar kontrastvariationer som gör det svårare att se objekt i och runt den döda vinkeln. Hjärnan fokuserar på det starkaste ljuset – och om ett extraljus lyser in i din synkrets vid A-stolpen, minskar din förmåga att uppfatta rörliga objekt i det skuggade området.
Det är alltså inte bara fysisk blockering som är problemet. Det handlar även om perceptuell maskering – ett fenomen där ett starkt ljuskällor i periferin försämrar din förmåga att se svagare objekt i skuggzoner.

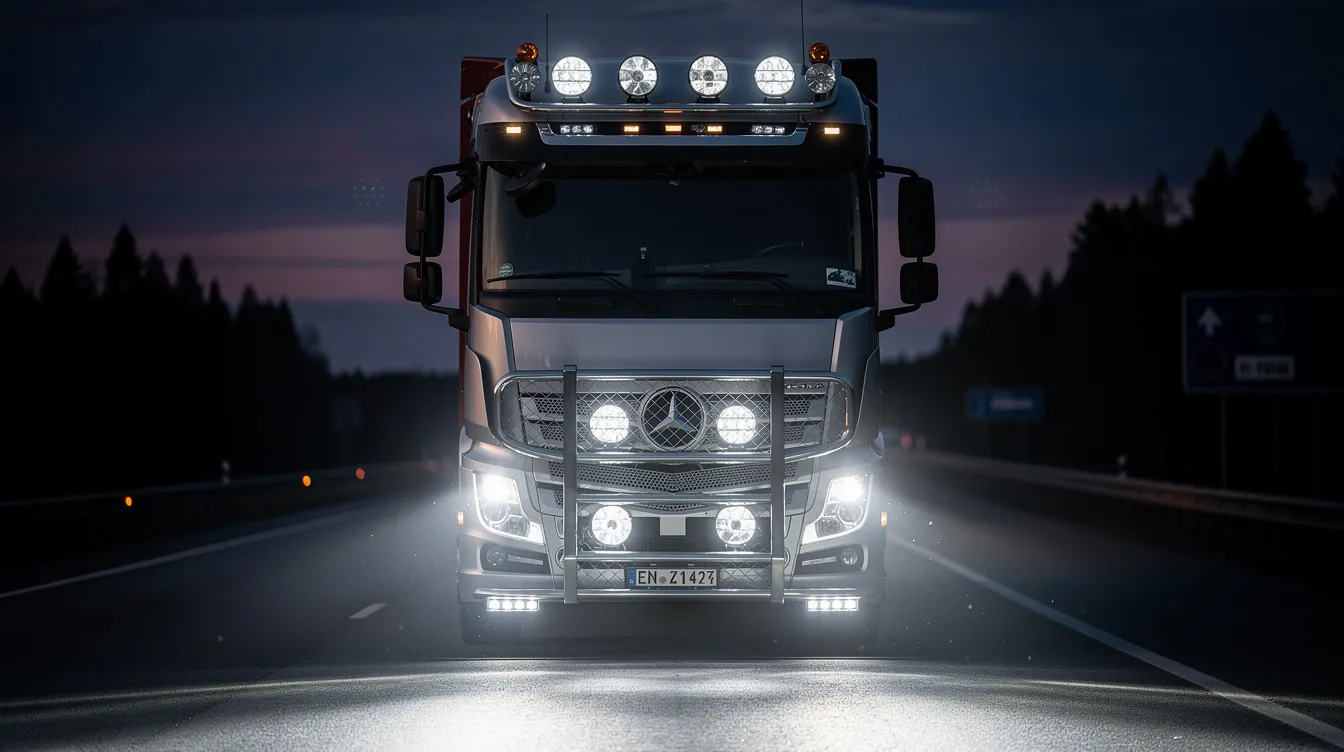

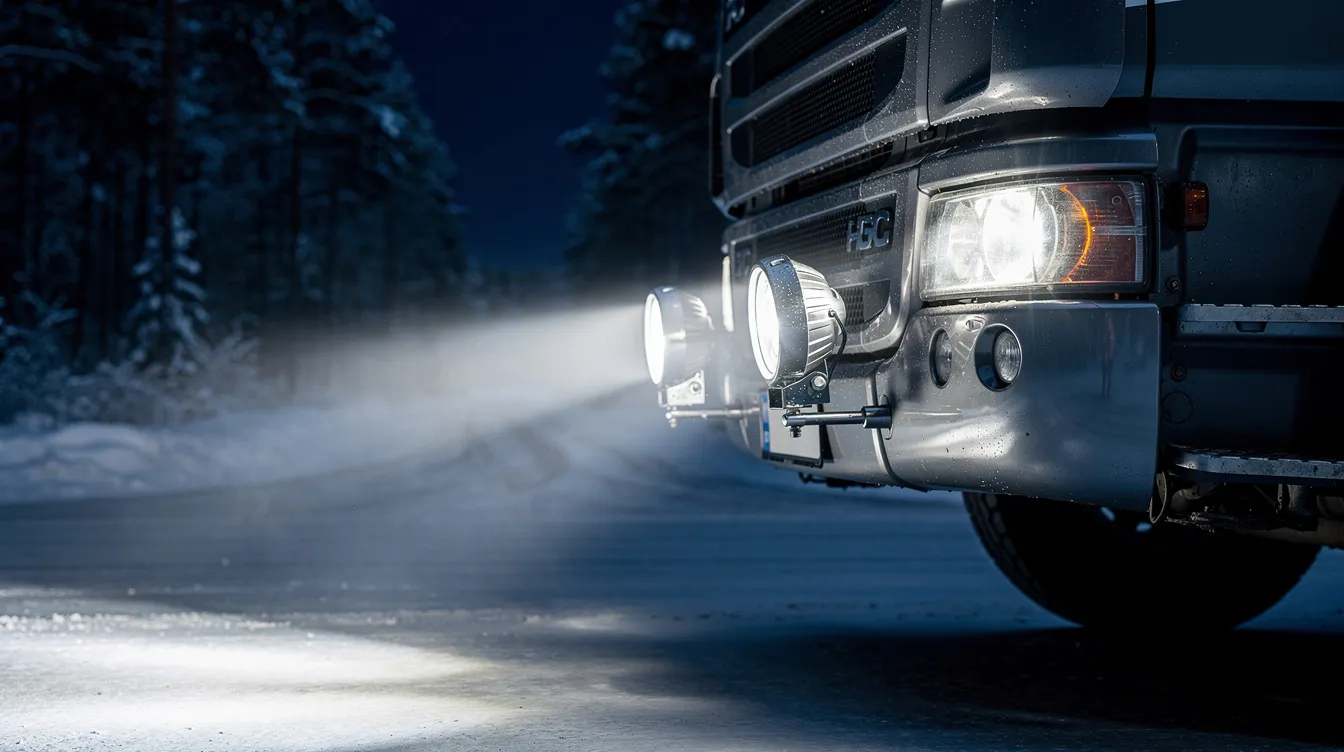

Hur ska LED-extraljus placeras på lastbilar för att inte försämra sikt?
Rätt placering handlar om tre faktorer: höjd, horisontell position och avstånd till A-stolpen. Generellt gäller att extraljus ska monteras så att deras ljusbåge inte korsar A-stolpens döda vinkelzon i förarens direkta synfält. För lastbilar rekommenderas montering på frontstötfångare eller stötfångarbalk, aldrig på hyttpanelens sidor.
Svenska regler för extraljusets placering på lastbilar
Transportstyrelsen och UNECE-reglementet reglerar noggrant var extraljus får monteras. Dessa regler är till för trafiksäkerheten men löser också indirekt problemet med döda vinklar om de följs korrekt.
| Ljustyp | Montagehöjd (min–max) | Max antal | Anmärkning |
|---|---|---|---|
| Dimljus (fram) | 250–800 mm | 2 st | Kräver E-märkning |
| Fjärrljus/extraljus | 500–1200 mm | Max 4 st totalt | Kopplade till helljus |
| LED-ramp (lastbil) | Max 4000 mm | 1 st | Ej för allmän väg utan täckning |
| Varningsljus (gult) | 500–3000 mm | Varierar | Kräver dispens för vissa fordon |
Horisontell placering – det ingen pratar om
De flesta tänker på höjden när de monterar extraljus, men den horisontella placeringen är minst lika viktig ur synfältssynpunkt. Om ett extraljus monteras direkt under A-stolpens förlängda linje, innebär det att ljusets glans vid blöt vägbana eller dimmiga förhållanden skapar en ljusspegling som förstärker den döda vinkeln visuellt.
Tumregeln för offroad-fordon och lastbilar: placera extraljus minst 150 mm innanför fordonets yttersta kontur på varje sida, och se till att de sitter på eller nära fordonets mittlinje sett från ovan. För lastbilar med bred hytt är en centrerad frammontering på stötfångaren det optimala valet.
Vilken storlek på LED-extraljus är rätt för lastbilar och offroad-fordon?
Storleken på extraljuset påverkar direkt ljusbågens form och hur ljuset distribueras. För lastbilar och tunga fordon rekommenderas runda enheter på 7–9 tum eller rektangulära enheter 180×80 mm för fjärrljus, medan 6-tummare eller kompakta LED-pods lämpar sig bättre på offroad-fordon där synfältspåverkan är kritisk.
Ljusbågens form och synfältspåverkan
LED-extraljus levereras med olika optiska profiler som dramatiskt påverkar hur ljuset sprids och därigenom hur det interagerar med förarens synfält:
-
1
Spot/Pencil beam (3–10°): Smal, lång ljusstråle. Perfekt för fjärrljus på lastbilar. Minimal spridning åt sidorna betyder liten påverkan på A-stolpens döda vinkelzon. Rekommenderas för motorvägs- och landsvägskörning.
-
2
Flood beam (60–120°): Bred, kort räckvidd. Används för arbetsljus och backbelysning. Ska ALDRIG monteras framåt på ett fordon för allmän väg – skapar massiv bländning och perifert ljusbrus som maskerar döda vinkeln.
-
3
Combo beam: Kombinerar spot och flood. Bra kompromiss för offroad-fordon som kör i varierande terräng. Välj combo-profil med tydlig cutoff-linje (avskärning) för att minimera uppåtspridning mot förarens synfält.
-
4
Driving beam (asymmetrisk): Speciellt anpassad profil för körning på allmän väg. Har inbyggd asymmetri som lyser mer till höger (vänstertrafik: vänster) för att se vägkanten utan att blända mötande trafik. Bäst val för lastbilar i Sverige.
Lumen och synfält – rätt effekt för rätt fordon
5 000–8 000
lumen per enhet
SUV och lätta offroad-fordon
10 000–18 000
lumen per enhet
Tunga lastbilar och långtradare
20 000+
lumen per enhet
Arbetsljus och LED-rampar (ej allmän väg)
Hur väljer du rätt LED-extraljus för svenska vägförhållanden och vinterbruk?
Svenska vinterförhållanden med snö, is och mörker kräver extraljus med IP-klassning IP67 eller IP69K, färgtemperatur 5000–6000 K för kontrastrikt ljus, och vibrationstålighet för ojämna vintervägar. Dessa faktorer påverkar inte bara hållbarhet utan även ljuskvalitetens inverkan på synfältet.
IP-klassning och dess praktiska betydelse
I Sverige utsätts extraljus för extrema förhållanden: saltvatten från vintervägar, temperaturer ner till minus 40 grader i norra Sverige, högtrycksrengöring vid lastbilsservice och konstant vibration från dåliga vägbeläggningar. En enhet som börjar ge ojämnt ljus på grund av vattenintrång skapar farliga bländningssituationer och försämrar synfältet precis när du behöver det som mest.
- • IP65: Skyddad mot damm och vattenstrålar – tillräckligt för personbilar i sydligare Sverige
- • IP67: Klarar nedsänkning 1 meter i 30 minuter – minimum för lastbilar och offroad
- • IP69K: Klarar högtryckstvätt och ångspruta – rekommenderas för yrkesfordon i Sverige
Färgtemperaturens effekt på synfältet i svenska vinterförhållanden
Färgtemperaturen mäts i Kelvin och har direkt påverkan på hur hjärnan uppfattar synfältet och döda vinklar. I snö och dimma reflekteras ljus annorlunda beroende på spektrum. Forskning visar att 5000–5700 K ger bäst kontrast mot snövit bakgrund – vilket gör det enklare att se objekt även i A-stolpens periferi.
Undvik extraljus under 4000 K (gulvitt) för primär frambelysning på lastbilar – det ger sämre kontrast i snöfall och dims ned den visuella skärpan som behövs för att kompensera döda vinklar. Varmt gult ljus fungerar däremot bättre i tät dimma och används därför i LED-dimljus.
Varför är korrekt montering avgörande för lastbilars döda vinklar?
En felaktigt monterad LED-enhet kan reducera den effektiva synbarheten i A-stolpens döda vinkelzon med upp till 40%. Kombinationen av felaktig höjd, fel ljusbågevinkel och olämplig lumenoutput skapar ett scenario där extraljuset aktivt försämrar siktförhållandena istället för att förbättra dem.
Fem vanliga monteringsmisstag som skapar farliga blinda fläckar
Misstag 1: För hög montering på hytten
Extraljus monterade på takhörnen ovanför förarhyttsglasens överkant skapar en ljusreflexzon som direkt matchar A-stolpens döda vinkel när de lyser framåt. Undvik montering ovan 1200 mm på lastbilar.
Misstag 2: Asymmetrisk montering (ett ljus istället för par)
Ett enstaka extraljus monterat på sidan av hytten skapar en lateralt förskjuten ljusbåge som skapar fler skuggzoner än den eliminerar. Montera alltid i par, symmetriskt.
Misstag 3: Flood beam riktad framåt
Arbetsljus med flood-optik (120°) monterade frontalt på en lastbil lyser upp hela det perifiera synfältet och "stänger ute" förarens mörkeradapterade syn, vilket kraftigt förvärrar perception av döda vinklar.
Misstag 4: Fel inriktning vertikalt
Extraljus som riktas för högt upp lyser in i förarens ögonnivå via bakre yttre backspegel och skapar bländning. Justera alltid ned 1–2° mot vägbanan från horisontalplanet.
Misstag 5: Utan E-märkning på allmän väg
Icke E-märkta enheter saknar korrekt cutoff-linje och kan lysa mötande förare rakt i ögonen – vilket direkt skapar döda vinklar för DERAS synfält. Olagligt och farligt.
Hur skiljer sig montering på offroad-fordon jämfört med lastbilar?
Offroad-fordon som Jeep, Land Rover, Toyota Hilux och liknande har ofta frontbågar (bull bars) eller A-bågsmontage som ger fler monteringsalternativ. Den kritiska skillnaden mot lastbilar är att offroad-fordonets förarhöjd är lägre och synfältet mer begränsat av motorhuv och frontbågar.
På ett offroad-fordon med frontbåge rekommenderas att extraljusen monteras i undre bågdelen vid stötfångarnivå (400–600 mm) med spot-profil, och att eventuella takbjälksmonterade enheter förses med individuella skyddskåpor som täcks när fordonet används på allmän väg. Detta är lagkrav i Sverige – LED-rampar på taket måste täckas på allmän väg.
Jämförelse: Lastbil vs Offroad – monteringsrekommendationer
| Parameter | Lastbil/HGV | Offroad-fordon |
|---|---|---|
| Optimalt montageläge | Stötfångarbalk, centrerat | Undre frontbåge / stötfångare |
| Rekommenderad ljusbåge | Driving beam / Spot 5° | Combo beam / Spot 10° |
| Lumen per enhet | 10 000–18 000 lm | 5 000–10 000 lm |
| IP-klass (minimum) | IP69K | IP67 |
Vad säger svenska trafikregler om extraljus och E-märkning?
I Sverige regleras extraljus av Transportstyrelsens föreskrifter (TSFS) i kombination med UNECE-reglerna R48 och R112. Alla extraljus som används på allmän väg måste vara typgodkända med E-märkning. Utan godkänd märkning är fordonet inte godkänt för besiktning och kan beläggas med körförbud.
E-märkningens viktigaste funktion ur synfältssynpunkt är att garantera en korrekt cutoff-linje – den optiska avskärning som förhindrar att ljuset lyser uppåt och in i mötande förares ögon. En enhet utan korrekt cutoff har ingen definierad ljusbåge och kan bidra till att skapa farliga situationer för omgivande trafik.
För lastbilar med totalvikt över 3,5 ton gäller dessutom specifika krav från EU-direktiv om fordonsbelysning som bland annat reglerar hur varningsljus och kontursljus ska placeras i relation till extraljus, för att säkerställa att fordonets synlighet och kontur alltid är tydlig och att extraljusen inte döljer dessa.
Expertrekommendation från ledextraljus.eu
Våra belysningsspecialister med över 15 års erfarenhet av LED-belysning för tunga fordon och offroad-applikationer rekommenderar:
- ✓ Välj alltid E-märkta enheter med dokumenterad cutoff-linje för körning på allmän väg
- ✓ Montera extraljus på lastbilar på stötfångaren, aldrig på hyttpanelens övre delar
- ✓ Testa alltid inriktningen i mörker mot en vägg – ljusbågens överkant ska vara 10–15 cm under horisontalplanet vid 10 meters avstånd
- ✓ För offroad-fordon: täck alltid takljus/ramper med godkända skyddskåpor vid körning på allmän väg
- ✓ Välj IP69K för svenska vinterförhållanden och yrkesfordon – kostnaden är marginell jämfört med bytet av havererade enheter
Sammanfattning: Checklista för korrekt extraljusmontage
Innan du monterar – kontrollera detta
- 1 Kontrollera att enheten har giltig E-märkning för Sverige och allmän väg
- 2 Välj rätt ljusbågsprofil: spot/driving beam för väg, flood/combo för offroad och arbete
- 3 Mät monteringshöjden – håll dig inom 500–1200 mm för fjärrljus på lastbilar
- 4 Montera symmetriskt i par för att undvika asymmetriska skuggzoner och döda vinklar
- 5 Rikta in mot vägg i mörker och justera vertikalt ned 1–2° från horisontalplanet
- 6 Koppla till helljuskretsen – extraljusen ska aldrig kunna lysa utan helljus aktiverat
- 7 Verifiera att A-stolpens döda vinkelzon inte överlappar med ljusets reflektionsyta vid blöt vägbana
Rätt placerade och korrekt valda LED-extraljus ska alltid förbättra trafiksäkerheten – inte försämra den. Genom att förstå sambandet mellan ljusbågens form, monteringspunkt och A-stolpens döda vinkel kan du som lastbilsförare eller offroad-entusiast göra ett välgrundat val som ger maximalt ljus utan att kompromissa med synfältet eller bryta mot svenska trafikregler.
Behöver du hjälp att välja rätt extraljus?
På ledextraljus.eu har vi ett komplett sortiment av E-märkta LED-extraljus, dimljus, fjärrstrålkastare och lastbilsljus med IP67/IP69K-klassning, anpassade för svenska vinterförhållanden och svenska lastbilsregler. Våra specialister hjälper dig att hitta rätt produkt för ditt specifika fordon och användningsområde.
Relaterade ämnen: LED-ramp för lastbilar, kontursljus och positionsljus för HGV, varningsljus för arbetsfordon, monteringsutrustning och fästen för extraljus
Vanliga frågor
Hur stor är A-stolpens döda vinkel på en lastbil?
A-stolpens döda vinkel på moderna lastbilar kan vara 5–15 grader bred. Vid 10 meters avstånd motsvarar detta ett dolt område på upp till 2,6 meter. Lastbilars A-stolpar kan vara upp till 180 mm breda, vilket kan dölja en cyklist, ett barn eller ett litet fordon i kritiska situationer vid korsningar och rondeller.
Vilken IP-klassning är bäst för extraljus på lastbilar i Sverige jämfört med personbilar?
För lastbilar och yrkesfordon i Sverige rekommenderas IP69K, som klarar högtryckstvätt och ångspruta. Personbilar i sydligare Sverige klarar sig med IP65, medan offroad-fordon minimum bör ha IP67, vilket klarar nedsänkning 1 meter i 30 minuter. IP69K är marginellt dyrare men undviker kostsamma byten av havererade enheter.
Hur monterar man LED-extraljus på en lastbil utan att försämra synfältet?
Montera extraljus symmetriskt i par på stötfångarbalk, centrerat. Håll monteringshöjden mellan 500–1200 mm för fjärrljus. Rikta in mot vägg i mörker och justera vertikalt ned 1–2° från horisontalplanet. Placera ljusen minst 150 mm innanför fordonets yttersta kontur och koppla alltid till helljuskretsen.
Vad kostar det att välja fel extraljus för lastbilar i Sverige?
Felplacerade extraljus kan reducera synbarheten i A-stolpens döda vinkelzon med upp till 40%. Utan E-märkning riskerar fordonet att underkännas vid besiktning och beläggas med körförbud. Dessutom ökar felplacerade extraljus den effektiva döda vinkelbredden med upp till 40%, vilket direkt ökar olycksrisken vid korsningar och omkörningar.
Vad gäller svenska regler för extraljus på lastbilar enligt Transportstyrelsen?
Transportstyrelsen kräver E-märkning på alla extraljus som används på allmän väg i Sverige, reglerat via TSFS och UNECE-reglerna R48 och R112. Fjärrljus får monteras 500–1200 mm höjd, max 4 enheter totalt kopplade till helljus. LED-rampar måste täckas med godkända skyddskåpor vid körning på allmän väg.
Vilken lumen och färgtemperatur ska LED-extraljus ha på tunga lastbilar?
Tunga lastbilar och långtradare rekommenderas 10 000–18 000 lumen per enhet. Färgtemperaturen bör ligga på 5000–5700 K för bäst kontrast mot snövit bakgrund i svenska vinterförhållanden. Undvik enheter under 4000 K för primär frambelysning då dessa ger sämre kontrast i snöfall och försämrar den visuella skärpan.
Spot beam eller flood beam – vilket LED-extraljus ska lastbilar välja?
Lastbilar på allmän väg ska välja spot eller driving beam med 3–10° strålvinkel för fjärrljus. Flood beam med 60–120° ska aldrig monteras framåt på ett fordon för allmän väg – det skapar massivt perifert ljusbrus som maskerar döda vinklar och försämrar mörkeradapterad syn. Combo beam är bäst för offroad-fordon i varierande terräng.
Varför försämrar felmonterade extraljus sikten runt A-stolpen på lastbilar?
Felplacerade extraljus orsakar perceptuell maskering – ett fenomen där starka ljuskällor i periferin försämrar förmågan att se svagare objekt i skuggzoner. Extraljus monterade för högt skapar ljusreflexzoner som direkt matchar A-stolpens döda vinkel. Asymmetrisk montering med ett enstaka ljus skapar dessutom lateralt förskjutna ljusbågar med fler skuggzoner.
Källor och referenser
1. Transportstyrelsen - "Föreskrifter om belysningsutrustning på motorfordon och släpfordon (TSFS 2013:63)"
2. Trafikverket - "Mörkerkörning och synfältsbegränsningar i tunga fordon – olycksanalys och riskfaktorer på svenska vägar"
3. European Commission – Vehicle Safety Unit - "A-pillar blind spot studies in heavy goods vehicles and recommended countermeasures (Technical Report TR-2019-HGV)"
4. Swedish National Road and Transport Research Institute (VTI) - "Förarens synfält i lastbilar och tunga fordon: döda vinklar, stolpskugga och trafiksäkerhet"
5. ECE/UNECE - "Regulation No. 48 – Uniform provisions concerning the approval of vehicles with regard to the installation of lighting and light-signalling devices"
6. Transportstyrelsen - "Typgodkännande och E-märkning av fordonsbelysning – krav för extraljus och strålkastare på svenska allmänna vägar"
