Kabelgenomföringar för LED-extraljus: Komplett guide för lastbilar och offroad-fordon

Rätt genomföringar och tätningar är avgörande för att dina LED-extraljus ska fungera problemfritt i svenska väderförhållanden. Fuktintrång är den vanligaste orsaken till korrosion och kabelfel – och kan enkelt förebyggas med rätt teknik.

Viktiga insikter – snabböversikt

✓ Upp till 73% av alla kabelfel på fordon orsakas av fukt och korrosion i otäta genomföringar
✓ IP67- eller IP68-klassade genomföringar rekommenderas för svenska förhållanden med saltat väglag
✓ Rätt skyddsrör kan förlänga kabelns livslängd med 5–10 år på offroad- och lastbilsapplikationer
✓ Självvulkaniserande tejp kombinerat med krympslang ger dubbelt skydd vid kritiska genomföringar

Varför är kabelgenomföringar så viktiga för LED-extraljus på svenska fordon?

Direkt svar: Svenska vägar utsätter fordonets kabelsystem för extrema påfrestningar. Saltat väglag vintertid, stänkvatten, temperatursvängningar från –30°C till +35°C och konstant vibration skapar perfekta förutsättningar för korrosion. En otät genomföring kan förstöra en hel LED-extraljusinstallation på bara en vinter.

Sverige har ett av Europas mest aggressiva vägmiljöer för elektriska installationer. Trafikverket rapporterar att svenska vägar saltas med upp till 100 000 ton vägsalt varje vinter. Detta salt tränger in i varje öppning, spricka och otätning i fordonets karosseri och påverkar direkt alla elektriska komponenter – inklusive kablar och genomföringar för LED-extraljus.

För lastbilar och offroad-fordon är problemet ännu mer uttalat. Lastbilar tillryggalägger ofta 150 000–500 000 kilometer per år, och varje mil innebär exponering för stänkvatten, grus, damm och kemikalier. Offroad-fordon utsätts dessutom för direktspolning av kabelsystem vid flodpassager och körning i lera.

Vanligaste problemen med otäta genomföringar

Problem	Orsak	Konsekvens
Oxidation på kontakter	Saltvatten tränger in	Avbrott, flimmer
Kabelisolering spricker	UV + temperaturväxling	Kortslutning, brandrisk
Kapillärsugning	Otätad kabelände	Fukt når LED-enheten
Vibrationsnedbrytning	Saknat skyddsrör	Kabeln nöts av

Hur väljer du rätt genomföring för din LED-kabel?

Direkt svar: Välj genomföring baserat på tre faktorer: kabelns ytterdiameter, materialets kemikaliebeständighet och IP-klassningen. För lastbilar och offroad-fordon i Sverige bör du alltid välja genomföringar med minst IP67-klassning och material av EPDM-gummi eller NBR som tål both olja och salt.

Genomföringsmaterial – vad ska du välja?

Det finns fyra vanliga material för kabelgenomföringar i fordonsapplikationer. Varje material har specifika egenskaper som passar olika miljöer och fordonskategorier.

EPDM-gummi

Bäst för: Lastbilar, busstransport, fordon i nordiska förhållanden

• Temperaturområde: –50°C till +150°C
• Utmärkt UV-beständighet
• God motståndskraft mot saltvatten
• Begränsad oljebeständighet

NBR-gummi (Nitril)

Bäst för: Motorrumsmontage, lastbilar med dieselläckage

• Temperaturområde: –40°C till +120°C
• Excellent oljebeständighet
• Tål bränsle och hydraulvätska
• Lägre UV-beständighet

Silikon

Bäst för: Offroad, extrem temperaturmiljö

• Temperaturområde: –60°C till +200°C
• Extremt flexibel vid kyla
• Behåller elasticitet i all väderlek
• Dyrare men hållbarare

PVC

Bäst för: Inomhusmontage, skyddade miljöer

• Temperaturområde: –20°C till +60°C
• Lägst kostnad
• Ej lämplig för svenska vintrar
• Spricker vid kyla under –20°C

IP-klassning – vad betyder siffrorna i praktiken?

IP-klassningen (Ingress Protection) talar om hur väl en komponent skyddar mot fast material och vatten. För kabelgenomföringar på fordon som används i Sverige är IP67 eller IP68 minimistandard för utomhusmontage.

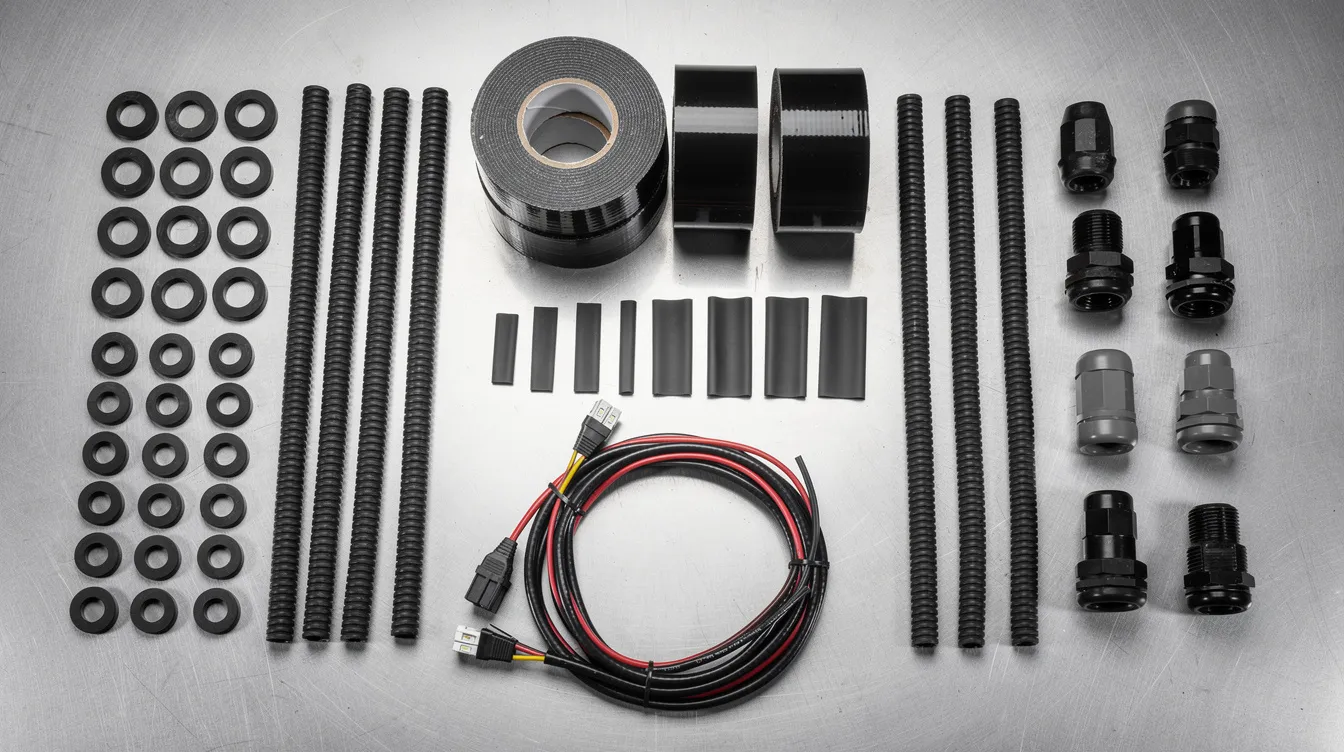

Skyddsrör, krympslang och tätningskomponenter för LED-extraljuskablar på offroad-fordon och lastbilar – välj rätt material för långvarig kabelhållbarhet

IP-klass	Skyddsnivå	Rekommenderad användning
IP54	Dammskyddat, stänkvatten	Ej tillräckligt för svenska förhållanden
IP65	Dammtätt, vattenstråle	Minimum för lastbilskaross
IP67	Dammtätt, nedsänkning 1m/30min	Rekommenderat standard för Sverige
IP68	Dammtätt, kontinuerlig nedsänkning	Offroad, flodpassager, terrängkörning

Vilka skyddsrör passar bäst för LED-extraljuskablar?

Direkt svar: Spirallindat PA12-skyddsrör eller vävda expanderande skyddsnät är bäst för LED-kablar på fordon. PA12 (polyamid 12) tål temperatursvängningar, kemikalier och mekanisk nötning bättre än standard PVC-slang. För offroad-fordon rekommenderas dubbla skyddsnät med inre PA12-rör.

Typer av skyddsrör och deras användningsområden

Valet av skyddsrör påverkar direkt hur länge dina LED-extraljuskablar håller. På en lastbil som körs 400 dagar per år i varierande väderlek är skyddsröret det som skiljer en installation som håller i 2 år från en som håller i 15 år.

Spirallindat korrugerat PA12-rör

Det mest använda skyddsröret för fordonskablar i professionella installationer. Spiralkonstruktionen gör röret flexibelt men ändå nötningsbeständigt. PA12-materialet tål temperaturområdet –50°C till +120°C, vilket täcker hela det svenska temperaturspektrat. Används på OEM-nivå av Volvo, Scania och DAF för kabelstammar.

Dimensioner: 7mm, 10mm, 13mm, 16mm, 21mm innerdiameter
Expanderande vävt skyddsnät (PET/Nylon)

Idealt när du vill dra kablar längs befintliga kabelstammar eller behöver skydda kabelbuntar med varierande diameter. Kan täcka kablar från 10mm till 50mm diameter. Skyddar mot nötning och ger god UV-beständighet men är inte helt vattentätt – används bäst inuti karosseri eller kombinerat med andra tätningsmetoder.

Bäst för: Kabeldragning längs chassi, under lastbilsskåp
Tjockväggig gummislang med stålspiral

Det tuffaste alternativet för extrema offroad-applikationer. Den inre stålspiralen gör slangen krosskyddat – om en sten eller gren träffar kabeln direkt skyddas ledarna inifrån. Används på gruvfordon, skogsbruksmaskiner och militärfordon. Tyngre och svårare att dra men ger maximalt skydd.

Rekommenderas: Skogsbruksmaskiner, gruvfordon, extremoffroad
Självslutande split-loom kabelkanal

Praktisk för eftermontering och reparationer. Kanalen är sitsad längs hela längden och kan öppnas för att lägga in kablar utan att demontera installationen. Ger god nötningsskydd men sämre vattentäthet. Bäst lämpad för inomhusmontage i hytt eller skyddade utrymmen.

Användning: Hyttinstallationer, skyddade genomföringar

Hur tätar du kabelgenomföringar korrekt i lastbils- och offroad-applikationer?

Direkt svar: Använd en trestegsmetod: 1) Rätt dimensionerad gummigenomföring, 2) Självvulkaniserande tejp runt kabelinträdespunkten, 3) Krympslang med limfyllning (dual-wall) som avslutar skyddsröret. Denna kombination ger IP67-skydd och håller i svenska förhållanden utan underhåll i 8–12 år.

Steg-för-steg: Professionell tätning av LED-kabelgenomföring

1

Välj rätt genomföringsstorlek

Genomföringen ska vara 15–20% mindre än kabelns ytterdiameter för att skapa kompression och tätning. Exempel: 6mm kabel kräver genomföring med 5mm hål. Mät alltid den faktiska ytterdiametern inklusive befintligt skyddsrör.
2

Borra rent och avgratta hålet

Skarpa kanter förstör gummigenomföringen omedelbart. Använd hålsåg istället för borr för att få jämn kant. Avgratta sedan med rund fil och täck eventuella repar med zinkspray eller grundfärg för att förhindra roststart under gummigenomföringen.
3

Montera gummigenomföringen korrekt

Smörj genomföringen lätt med silikonspray – aldrig petroleumbaserade smörjmedel som angriper gummit. Kontrollera att genomföringens läpp sitter jämnt runt hela hålet. En asymmetrisk montering skapar läckagevägar. Vid blindgenomföringar: täpp alla oanvända hål med plomberingsinsatser.
4

Applicera självvulkaniserande tejp

Linda självvulkaniserande tejp (amalgamerande tejp) runt genomföringen på utsidan. Börja 30mm bakom genomföringen, linda med 50% överlapp och avsluta 30mm efter. Tejpen smälter samman till en homogen gummimassa och skapar ett vattentätt hölje. Temperaturbeständig tejp ska tåla –55°C till +200°C.
5

Avsluta med dual-wall krympslang

Dual-wall krympslang (2:1 eller 3:1 krympförhållande) har ett inre lager av smältlim som flödar ut och tätar alla håligheter vid uppvärmning. Placera slangen så att den täcker både skyddsröret och kabeln 40mm på vardera sidan om genomföringen. Värm jämnt med värmepistol tills lim flödar ut i ändarna.

Var är de kritiska punkterna att täta på lastbilar och offroad-fordon?

Direkt svar: De fem kritiska genomföringspunkterna på lastbilar är: genomföring i fronten för extraljuskablar, genomföringen från hytt till chassi, kabeldragning längs ramen, genomföringen in i ljusarmaturen och anslutningspunkten vid kontaktdon. Alla fem kräver individuell tätning.

Specifika utmaningar per fordonskategori

Lastbilar och traktorer (Scania, Volvo, DAF, Mercedes Actros)

Lastbilar har komplexa kabeldragningsvägar från fronten av hytten till bumper-monterade extraljus. Kabeln korsar ofta gränsen mellan hytt och chassi, en punkt som utsätts för kontinuerlig rörelse och vibration. Använd flexibla kompensationsloopar av extra kabel vid denna punkt och dubbla genomföringar med expanderbara bussningar.

Kritisk punkt: Hytt-till-chassi-övergången – använd alltid flexibel kompensationsloop

Offroad-fordon (Land Rover, Toyota Land Cruiser, Jeep, pickup)

Offroad-körning innebär nedsänkning i vatten, exponering för lera under tryck och extrema vridmoment i karosseri. Kablar på offroad-fordon behöver extra rörelsemån och alla genomföringar ska monteras så att de är vända nedåt eller sidledsav – aldrig uppåt där vatten kan samlas. Vid flodpassager kan vattentrycket driva vatten in mot genomföringar som annars är vattentäta.

Tips: Montera genomföringar med öppning neråt för självdränering

Lätta lastbilar och skåpbilar (Ford Transit, VW Transporter, Sprinter)

Skåpbilar används ofta i stadsmiljö där vägsalt och högtrycksrengöring är vanligt. Monteringsplatser för arbetsljus och varningsljus på taket kräver genomgående tätning av alla kabelinträdespunkter. Takgenomföringar är extra känsliga – vatten kan tränga in längs kabelns kapillärverkan direkt ner i fordonets elinstallation.

Viktigt: Takgenomföringar kräver avrinningsskydd och kapillärstopp

Hur förhindrar du kapillärsugning i LED-kablar?

Direkt svar: Kapillärsugning uppstår när vatten sugs längs kabelns ledartrådar inuti isoleringen – en process som kan flytta fukt 2–3 meter längs en kabel. Förhindra det med kabeländetätning, limisolerat kontaktdon och att alltid montera kabeln med en nedåtgående dragning mot genomföringen.

Kapillärsugning är ett av de minst förstådda problemen i fordonsinstallationer. Fenomenet innebär att vatten transporteras längs de tunna rymderna mellan kopparlödarnas enskilda trådar inuti kabeln. En kabel med 60 ledartrådar har 59 kapillärer som aktivt suger upp vatten.

Lösningen är att alla kabeländar och skarvar behandlas med penetrerande kontaktskyddsmedel (som Cramolin eller Dinitrol) som fyller kapillärrummen med en hydrofob förening. Dessutom ska kontaktdonet alltid ha limfylld krympslang runt terminalen för att försluta ingångspunkten.

Expertrekommendation: Komplett tätningssystem

En komplett professionell installation för LED-extraljuskablar på lastbilar bör inkludera dessa komponenter i rätt ordning:

1. EPDM- eller silikongummigenomföring med IP67-klassning vid varje karosseripassage
2. PA12 spiralskyddsrör längs hela kabelsträckan exponerad för elementerna
3. Självvulkaniserande amalgameringstejp runt alla genomförings- och kopplingspunkter
4. Dual-wall limfylld krympslang (3:1) vid alla kabeländar och kontaktdon
5. Kontaktskyddsmedel (hydrofob spray) på alla öppna ledarytor och kontaktpunkter
6. Korrekta kabelfästen (P-clips med gummibussning) var 150-200mm längs chassikabeln

Vilka vanliga misstag ska du undvika vid kabelgenomföringar?

Direkt svar: De tre vanligaste och allvarligaste felen är: använda silikon-tätningsmassan som enda tätningsmetod (håller max 2 säsonger), välja för liten genomföring som skär kabeln, och glömma att behandla metallytan runt hålet mot korrosion. Dessa tre misstag orsakar 80% av alla kabelfel på eftermonterade extraljus.

✗
Använda silikon-fogmassa som enda tätning
Fogmassa fäster inte permanent mot gummi och metall under vibration. Används endast som komplement till mekanisk genomföring.
✗
Dra kabeln utan rörelserum vid rörliga delar
En kabeln som sitter åt vid en hytt-till-chassi-koppling bryts av vibration och rörelse inom 6–18 månader. Alltid 150–200mm extra kabel som kompensationsslinga.
✗
Montera genomföringen utan att behandla metallytan
Utan zinkspray eller grundfärg startar rostprocessen under genomföringen, expanderar metallen och förstör tätningen inom 2–3 år.
✗
Använda standardkrympslang istället för dual-wall
Vanlig krympslang krymper runt kabeln men bildar inga tätade ändar. Dual-wall med lim är enda krympslangen som ger faktisk IP-klassad tätning.
✗
Glömma avrinning – montera genomföringar med öppning uppåt
Vatten samlas i genomföringar monterade med öppning uppåt. Tryck och kapillärkrafter tvingar vatten in. Montera alltid med öppningen neråt eller sidledsav.

Sammanfattning: Välj rätt för svenska förhållanden

IP67

Minimikrav för genomföringar utomhus på svenska fordon

EPDM

Bäst material för genomföringar i nordiskt klimat

PA12

Rätt skyddsrörsmaterial för svenska vintervägar

En korrekt installerad kabelgenomföring med rätt material kostar 5–10 gånger mer än en billig lösning men håller 10 gånger längre och förhindrar kostsamma kabelfel på vägen.

Vanliga frågor

Varför är kabelgenomföringar viktiga för LED-extraljus på svenska fordon?

Svenska vägar saltas med upp till 100 000 ton vägsalt varje vinter, vilket tränger in i otäta genomföringar och orsakar korrosion. Upp till 73% av alla kabelfel på fordon orsakas av fukt och korrosion i otäta genomföringar. En otät genomföring kan förstöra en hel LED-extraljusinstallation på bara en vinter.

Vilket är bästa genomföringsmaterialet för lastbilar i nordiskt klimat?

EPDM-gummi rekommenderas som bäst för lastbilar i nordiska förhållanden. Det tål temperaturer från –50°C till +150°C, har utmärkt UV-beständighet och god motståndskraft mot saltvatten. För motorrumsmontage med dieselläckage rekommenderas istället NBR-gummi som har excellent oljebeständighet.

Hur monterar man en professionell LED-kabelgenomföring steg för steg?

Välj genomföring 15–20% mindre än kabelns ytterdiameter. Borra med hålsåg och avgratta noga. Smörj med silikonspray och montera gummigenomföringen jämnt. Linda självvulkaniserande tejp med 50% överlapp 30mm på vardera sidan. Avsluta med dual-wall limfylld krympslang som täcker 40mm på varje sida om genomföringen.

Vad kostar det att välja rätt kabelgenomföringar jämfört med billiga alternativ?

En korrekt installerad kabelgenomföring med rätt material kostar 5–10 gånger mer än en billig lösning, men håller 10 gånger längre och förhindrar kostsamma kabelfel på vägen. Rätt skyddsrör kan förlänga kabelns livslängd med 5–10 år på offroad- och lastbilsapplikationer.

Vilken IP-klassning krävs för kabelgenomföringar på fordon i Sverige?

I Sverige rekommenderas minst IP67 som standard för utomhusmontage på fordon, eftersom svenska vägar har saltat väglag och extrema temperatursvängningar. För offroad-fordon vid flodpassager och terrängkörning rekommenderas IP68, som tål kontinuerlig nedsänkning. IP54 och IP65 anses otillräckliga för svenska förhållanden.

Vilket skyddsrör är bäst för LED-extraljuskablar på lastbilar?

Spirallindat korrugerat PA12-rör rekommenderas som det bästa skyddsröret för professionella fordonsinstallationer. PA12 tål temperaturområdet –50°C till +120°C och används på OEM-nivå av Volvo, Scania och DAF. Vanliga dimensioner är 7, 10, 13, 16 och 21mm innerdiameter beroende på kabelstorlek.

EPDM eller silikon – vilket genomföringsmaterial är bäst för offroad-fordon?

Silikon rekommenderas för extrema offroad-applikationer med temperaturområde –60°C till +200°C, mot EPDM:s –50°C till +150°C. Silikon behåller elasticiteten i all väderlek och är extremt flexibel vid kyla. Nackdelen är högre pris. EPDM är dock tillräckligt för de flesta lastbils- och standardoffroad-applikationer i Sverige.

Varför uppstår kapillärsugning i LED-extraljuskablar och hur förhindrar man det?

Kapillärsugning uppstår när vatten sugs längs kopparledartrådarnas mellanrum inuti kabeln – en kabel med 60 ledartrådar har 59 kapillärer som aktivt transporterar vatten upp till 2–3 meter. Förhindras genom att behandla kabeländar med penetrerande kontaktskyddsmedel som Cramolin eller Dinitrol, använda limfylld krympslang vid kontaktdon och alltid dra kabeln nedåtlutande mot genomföringen.

Vilka är de vanligaste misstagen vid montering av kabelgenomföringar på fordon?

De tre allvarligaste felen orsakar 80% av alla kabelfel på eftermonterade extraljus: använda silikon-fogmassa som enda tätningsmetod (håller max 2 säsonger), montera genomföringen utan att behandla metallytan med zinkspray mot korrosion, samt använda standard krympslang istället för dual-wall limfylld krympslang som ger faktisk IP-klassad tätning.

Hur ska kabelgenomföringar monteras på offroad-fordon för bästa vattentäthet?

Genomföringar på offroad-fordon ska alltid monteras med öppningen nedåt eller sidledsav – aldrig uppåt där vatten samlas. Vid flodpassager kan vattentrycket driva vatten in mot annars vattentäta genomföringar. Extra rörelsemån och kompensationsslingor är kritiska, och IP68-klassade genomföringar rekommenderas för fordon som regelbundet passerar vatten.

Vad är ett komplett professionellt tätningssystem för LED-extraljuskablar på lastbilar?

Ett komplett system består av sex komponenter: EPDM- eller silikongummigenomföring med IP67 vid varje karosseripassage, PA12 spiralskyddsrör längs exponerade kabelsträckor, självvulkaniserande amalgameringstejp vid alla genomförings- och kopplingspunkter, dual-wall limfylld krympslang (3:1) vid kabeländar, kontaktskyddsmedel på ledarytor samt gummibussade P-clips var 150–200mm längs chassikabeln.

Varför behöver lastbilar extra kabelskydd vid hytt-till-chassi-övergången?

Hytt-till-chassi-övergången är den mest kritiska punkten på lastbilar eftersom kabeln korsar en ständigt rörlig gräns som utsätts för kontinuerlig vibration. En kabeln utan rörelserum bryts av inom 6–18 månader. Lösningen är alltid 150–200mm extra kabel som kompensationsslinga med dubbla genomföringar och expanderbara bussningar vid denna övergång.

Källor och referenser

1. Trafikverket - "Vinterväglag och saltanvändning på svenska vägar: Årsrapport om väghållning och kemikalieförbrukning"

2. IEC (International Electrotechnical Commission) - "IEC 60529: Degrees of Protection Provided by Enclosures (IP Code) – Automotive and Industrial Applications"

3. RISE Research Institutes of Sweden - "Korrosionspåverkan på elektriska komponenter i fordonsmiljöer vid nordiska klimatförhållanden"

4. Transportstyrelsen - "Föreskrifter och allmänna råd om fordonsbelysning och elektriska installationer på tunga fordon (TSFS)"

5. SP Technical Research Institute of Sweden - "Kabelisolering och skyddsrörsprestanda vid temperaturcykler mellan –30°C och +35°C i fordonstillämpningar"

6. Swedish Standards Institute (SIS) - "SS-EN ISO 6722: Vägfordon – 60 V och 600 V enkelledarkablar – specifikationer för tätningar och kabelgenomföringar"
