Ljusreglage för extraljus: CAN-bus, rattknappar & paneler
Snabbsvar: Vilket ljusreglage passar din fordonstyp?
- Personbil & SUV: Rattknappar eller enkel strömbrytare med reläbox – snabb installation, låg kostnad.
- Offroad & 4x4: Manöverpanel med flera kanaler och minneslägen – styr spotlights, ramp och dimljus separat.
- Lastbil & HGV: CAN-bus-integrerad kontroller – smidig integration med fordonselectronik, ingen kortslutningsrisk.
Rätt styrdon för dina LED-extraljus är lika viktigt som ljusen själva. En felaktig kontroller kan orsaka elektriska fel, tända felaktiga ljus vid fel tillfälle – eller till och med ogiltigförklara din försäkring. I Sverige kräver Transportstyrelsen att extraljus uppfyller specifika aktiveringsvillkor, och modern CAN-bus-teknik i lastbilar gör att gamla analoga lösningar sällan fungerar problemfritt. Den här guiden tar dig igenom alla alternativ.
Vad är skillnaden mellan rattknappar, manöverpaneler och CAN-bus-kontroller?
Rattknappen är enklast – en direktkopplad knapp på ratten eller i närheten av rattstången som aktiverar extraljuset via reläbox. Manöverpanelen ger flera kanaler och mer kontroll. CAN-bus-kontrollern kommunicerar digitalt med fordonets nätverk och är standard på moderna lastbilar och personbilar från 2008 och framåt.
I grunden handlar det om tre nivåer av komplexitet och integration. Den analoga strömbrytaren har funnits sedan bilen uppfanns – enkel, billig och pålitlig. Manöverpanelen tar det ett steg längre med flera oberoende utgångar, dimmer-funktion och ibland LED-display. CAN-bus-systemet är framtidens standard och kommunicerar via fordonets datanätverk, precis som alla moderna sensorer och säkerhetssystem gör.
Problemet uppstår när du kopplar ett analogt reglage till ett modernt fordon med CAN-bus-arkitektur. Fordonets styrenhet kan tolka en direktkoppling som ett fel, utlösa felkoder och i värsta fall aktivera körförbudssystem. Därför är det avgörande att välja rätt teknik för rätt fordon.
Hur fungerar CAN-bus-integrerade kontroller för LED-extraljus?
CAN-bus (Controller Area Network) är ett kommunikationsprotokoll som låter fordonets delsystem prata med varandra utan central dator. En CAN-bus-kontroller för extraljus lyssnar på fordonsnätverket och aktiverar ljusen baserat på specifika signaler – till exempel när helljuset slås på – utan att störa övrig elektronik.
Moderna lastbilar från Volvo, Scania, Mercedes och MAN kommunicerar internt via CAN-bus med hastigheter upp till 1 Mbit/s. Alla instrument, säkerhetssystem, bromssystem och belysning är kopplade till detta nätverk. En CAN-bus-kompatibel extraljuskontroller kopplas in i detta nätverk och kan läsa av fordonsstatus i realtid.
CAN-bus kontrollerns fördelar i siffror:
- ✓ Inga felkoder i OBD-systemet – systemet "pratar rätt språk"
- ✓ Automatisk avstängning när tändningen slås av – nollrisk för urladdad batteri
- ✓ Kan triggas av helljussignal, backljus, bromsljus eller anpassad signal
- ✓ Installationstid: 1–2 timmar för erfaren elektriker
- ✓ Kompatibelt med fordonets befintliga diagnosverktyg
En viktig detalj för svenska förhållanden: Transportstyrelsen kräver att fjärrstrålkastare (extraljus med lång räckvidd) endast får vara tända när fordonets helljus är aktiverade. En CAN-bus-kontroller kan programmeras att följa exakt denna regel automatiskt, vilket eliminerar risken för regelöverträdelser och potentiella böter vid kontroll.

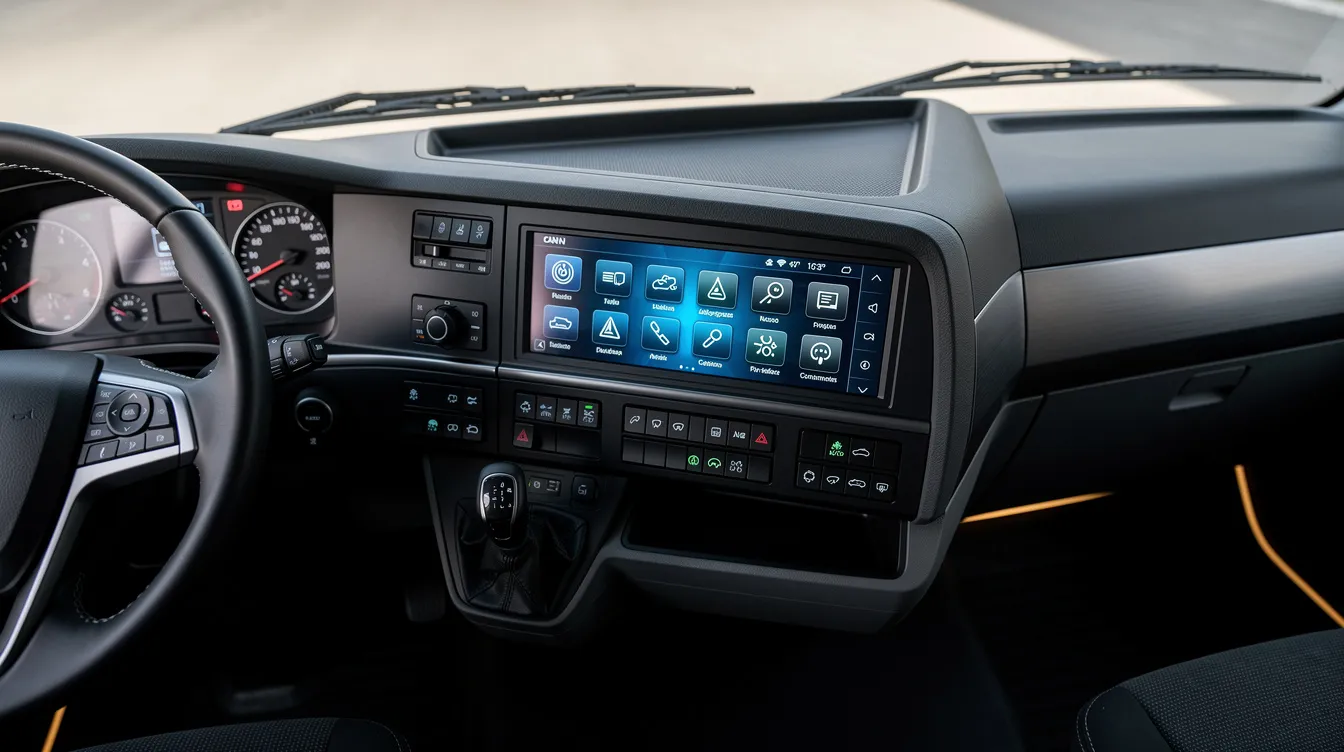

Vilken typ av styrdon passar lastbil och HGV bäst?
För lastbilar och tunga fordon rekommenderas alltid CAN-bus-integrerade kontroller eller dedikerade manöverpaneler med egna reläer och säkringsboxar. Anledningen är enkel: lastbilar har komplexa elsystem med 24V-spänning, multipla styrsystem och strikta krav på elektrisk isolering. En enkel strömbrytare räcker inte.
Svenska åkeriägare och lastbilsförare ställer hårda krav på driftsäkerhet. En felaktig installation som orsakar elektriska problem kan kosta tiotusentals kronor i reparation och förlorad kördag. Moderna lastbilar som Volvo FH16, Scania S-serien och Mercedes Actros levereras med sofistikerade CAN-bus-nätverk där varje komponent kommunicerar digitalt.
| Fordonstyp | Rekommenderat styrdon | Spänning | Prioritet |
|---|---|---|---|
| Lastbil / HGV | CAN-bus kontroller + reläbox | 24V | Driftsäkerhet |
| Offroad / 4x4 | Manöverpanel multi-kanal | 12V | Flexibilitet |
| Personbil / SUV | CAN-bus eller enkel reglage | 12V | Enkelhet |
| Skåpbil / Van | Manöverpanel eller CAN-bus | 12V | Kostnad |

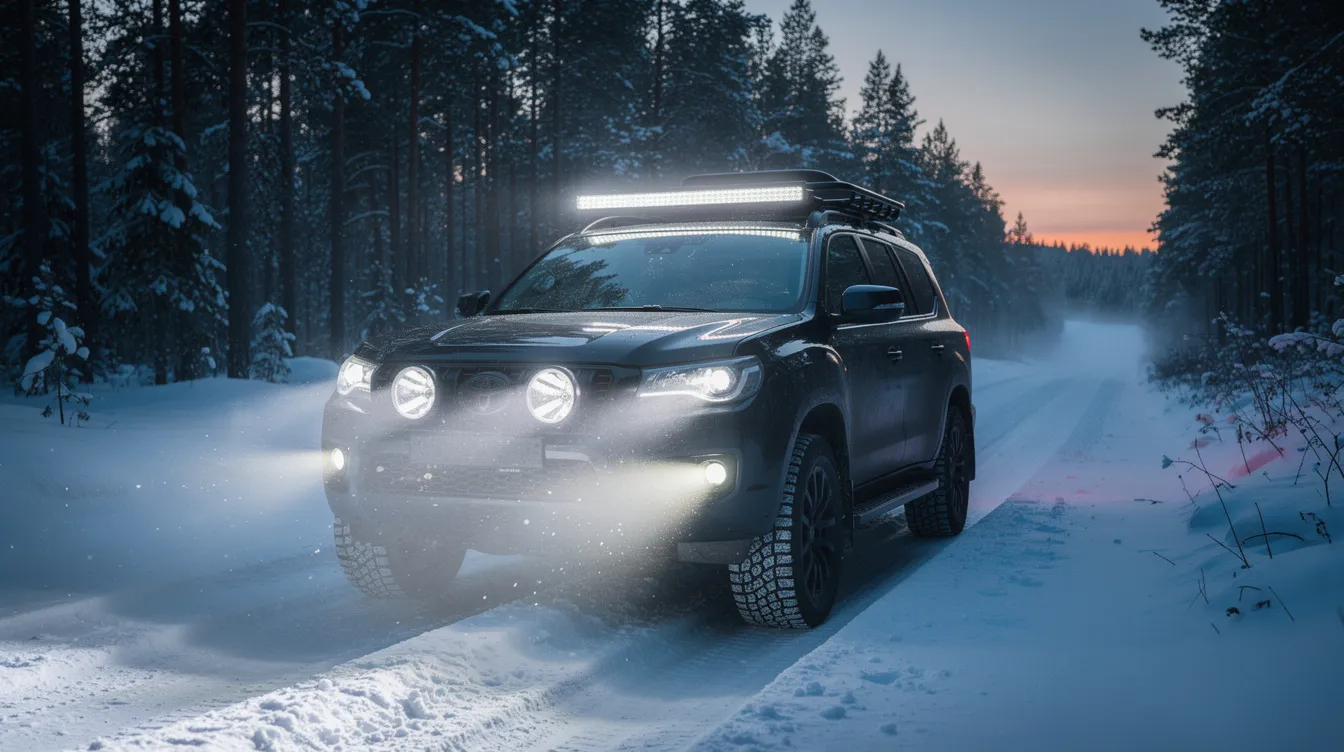

Varför är manöverpanelen perfekt för offroad och 4x4-fordon?
Offroad-fordon och 4x4-bilar behöver styra flera olika belysningszoner separat: frontljusbåge, sidobelysning, bakljus och varningsljus. En manöverpanel med 4–8 oberoende kanaler och IP67-klassad konstruktion ger full kontroll i alla väderförhållanden – från norsk fjällterräng till svenska skogsvägar.
En typisk offroad-installation kan inkludera: en LED-ramp på fronten (50–100 cm), två spotlights för lång räckvidd, sidobelysning för camping och recovery-situationer, samt ett bakre arbetsljus. Med en enkel strömbrytare tvingas du antingen ha allt på eller allt av. Med en manöverpanel hanterar du varje zon individuellt – precis vad du behöver när du kör nattlig recovery i Lapplands vildmark.
Vad bör en bra offroad-manöverpanel klara?
- • Minst IP65-klassning (IP67 för fordonsinstallation nära hjulhus)
- • Belyst display eller bakgrundsbelysning för nattanvändning
- • 4–8 oberoende kanaler med individuell säkring
- • Minnesläge som återställer inställningar vid omstart
- • Driftstemperatur: -40°C till +85°C (viktigt i svenska vintrar)
En detalj som ofta förbises: rattknapp-lösningar för offroad. Vissa moderna terrängfordon har styr som Jeep Wrangler, Land Rover Defender och Toyota Land Cruiser med förprogrammerade knappar på ratten. Dessa kan ibland reprogrammeras att styra extraljus via fordonets befintliga CAN-bus, men kräver specialverktyg och ofta programmeringshjälp från auktoriserad verkstad.
Hur väljer du rätt styrdon för din personbil i Sverige?
För personbilar tillverkade efter 2015 är CAN-bus-kompatibel kontroller starkt rekommenderat. Äldre bilar (före 2008) kan vanligtvis använda en enkel reläkopplad strömbrytare utan problem. Det viktigaste är att installationen uppfyller svenska trafikregler: fjärrstrålkastare ska kopplas till helljuset och dimljus framtill får inte användas utom vid dimma eller snöfall.
Sverige har specifika regler kring extraljus som skiljer sig från många andra länder. Enligt Transportstyrelsens föreskrifter får ett fordon ha maximalt fyra strålkastare med lång räckvidd (helljus/fjärrstrålkastare) tända samtidigt. Extraljus räknas in i denna kvot. En korrekt programmerad CAN-bus-kontroller eller rattknapp-lösning kan säkerställa att reglerna automatiskt följs.
⚠️ Svenska regler att känna till
- • Fjärrstrålkastare (extraljus med lång räckvidd) får ENDAST vara tända med helljus aktiverat
- • Maximalt 4 helljus/fjärrstrålkastare totalt per fordon
- • Arbetsljus bakåt är tillåtna men får inte blända bakomvarande trafik
- • Varningsljus (gult blinkande) kräver särskilt tillstånd för de flesta fordon
Hur installeras ett styrdon korrekt – steg för steg?
Installation av extraljusstyrning kräver grundläggande kunskap om 12V/24V-system och fordonselektronik. För CAN-bus-system rekommenderas alltid professionell installation hos auktoriserad elektriker eller ljusinstallatör. En felaktig installation kan orsaka garantiförlust, elektriska bränder och körförbudsskylt.
Installationsordning för manöverpanel (offroad/lastbil):
- Planera kabelvägen – kortaste möjliga kabelväg från batteri via reläbox till panelen och vidare till ljusen. Undvik varma ytor och rörliga delar.
- Dimensionera kablar korrekt – 10mm² kabel rekommenderas för upp till 40A last. Underdimensionering är brandfarligt.
- Installera reläbox – placera nära batteriet med kortaste möjliga kabel till pluspolen. Säkra med rätt ampere-säkring (10–30A beroende på belastning).
- Dra signalkabel – tunnare signalkabel (1,5–2,5mm²) från tändningssignal/helljussignal till kontrollerenheten.
- Montera panel – välj position med god sikt och åtkomlighet. Undvik solexponerade ytor som orsakar bländning.
- Testa och kalibrera – kontrollera att alla kanaler fungerar och att automatiska funktioner triggar korrekt.
Vad kostar olika styrdonslösningar och är priset motiverat?
Priset för styrdon varierar från 200 kr för en enkel strömbrytare med reläbox till 3 000–8 000 kr för en avancerad CAN-bus-kontroller med multi-kanals manöverpanel. För lastbilar är investeringen alltid motiverad – kostnaden för ett enda verkstadsbesök på grund av elektriska problem överstiger ofta priset för rätt utrustning.
| Styrdontyp | Prisintervall | Installation | Passar |
|---|---|---|---|
| Enkel strömbrytare + relä | 200–800 kr | 1–2 tim (DIY) | Äldre bilar, traktor |
| Manöverpanel 4-kanal | 800–2 500 kr | 2–4 tim | Offroad, 4x4 |
| CAN-bus kontroller | 1 500–5 000 kr | 2–3 tim (proffs) | Modern bil, lastbil |
| Komplett HGV-system | 3 000–8 000 kr | 4–8 tim (proffs) | Lastbil, HGV, buss |
Hur påverkar svenska vintrar valet av styrdon?
Svenska vintrar ställer extrema krav på fordonselectronik. Temperaturer ned till -30°C i norra Sverige, saltad vägyta och konstant fuktpåverkan sliter hårt på elektriska komponenter. En styrpanel monterad under instrumentbrädan har relativt skyddad miljö, men reläboxar och kopplingsdon placerade under huven eller i hjulhusen måste klara fukt, vibration och temperaturcykler.
Specifikationer för svenska förhållanden:
- • Driftstemperatur: Välj styrdon med minst -40°C till +85°C (industristandard)
- • IP-klassning: IP67 minimum för externt monterade komponenter (1m vattendränkning i 30 min)
- • Kopplingsdon: Deutch DT-serie eller likvärdig – korrosionsskyddad och vibrationstålig
- • Kabelisolering: Dubbel PVC-isolering eller TXL-standard för fordonsmiljö
För lastbilsförare på nordsvenska vägar är det extra viktigt att styrdon fungerar pålitligt vid kallstart. Vissa billigare manöverpaneler kan frysa eller uppvisa felaktigt beteende under -20°C. Investera i kvalitetsprodukter med dokumenterade köldtester – din driftsäkerhet på en iskall E4 nord om Sundsvall är värd varenda krona.
Expertrekommendationer: Så väljer du rätt
Sammanfattande rekommendationer från ljusinstallatörer
För lastbilsägare och åkerioperatörer:
Kompromissa aldrig med CAN-bus-kompatibilitet. Välj system som är certifierade för din lastbilsmärke. Kostnaden för en professionell installation återbetalar sig snabbt i undvikna driftstopp och garanterade felkoder.
För offroad-entusiaster:
Investera i en multi-kanal manöverpanel med IP67-klassning och minnesläge. Du kommer tacka dig själv när du befinner dig i terräng och behöver kontrollera exakt vilka ljuszoner som är aktiva utan att ta blicken från marken framför.
För personbilsägare:
Om din bil är nyare än 2015, kontrollera alltid om CAN-bus-integration krävs. Kontakta din billeverantör eller en auktoriserad elektriker. En felaktig koppling kan kosta mer än extraljusen själva i reparation.
5 frågor att ställa innan du köper styrdon
- Vilket år är mitt fordon tillverkat och har det CAN-bus-arkitektur?
- Hur många separata ljuszoner behöver jag styra?
- Var ska styrdonet monteras – inomhus (hytt) eller utomhus?
- Kräver min fordonstillverkares garanti auktoriserad installation?
- Vilka svenska trafikregler gäller för den typ av extraljus jag installerar?
Rätt styrdon är inte ett tillbehör – det är en kritisk komponent i ditt LED-extraljussystem. Oavsett om du kör en Volvo FH16 på E4:an, en modifierad Toyota Hilux på norrländska skogsbilvägar eller en Volkswagen Transporter som tjänstebil, finns det en lösning som ger dig säker, pålitlig och laglig belysningskontroll under alla svenska förhållanden.
Hos ledextraljus.eu hittar du ett brett sortiment av styrdon, manöverpaneler och CAN-bus-kontroller anpassade för alla fordonstyper. Tveka inte att kontakta oss för en personlig rådgivning – vi hjälper dig välja rätt system för din specifika bil, lastbil eller offroad-fordon.
Vanliga frågor
Vad är skillnaden mellan rattknapp, manöverpanel och CAN-bus-kontroller för extraljus?
Rattknappen är enklast och kopplas direkt via reläbox. Manöverpanelen ger flera oberoende kanaler och mer kontroll. CAN-bus-kontrollern kommunicerar digitalt med fordonets nätverk och är standard på moderna fordon från 2008 och framåt. Fel teknik för fel fordon kan utlösa felkoder och körförbudssystem.
Vilket styrdon är bäst för lastbil jämfört med offroad-fordon?
För lastbil och HGV rekommenderas alltid CAN-bus-integrerad kontroller med 24V-kompatibilitet – driftsäkerhet prioriteras. För offroad och 4x4 passar multi-kanal manöverpanel med 12V och IP67-klassning bäst, då flexibilitet att styra flera ljuszoner separat är avgörande i terrängen.
Hur installerar man en manöverpanel för extraljus på ett offroad-fordon?
Installationen sker i sex steg: 1) Planera kortaste kabelvägen, 2) Dimensionera kablar korrekt – 10mm² för upp till 40A, 3) Installera reläbox nära batteriet med rätt säkring 10–30A, 4) Dra signalkabel 1,5–2,5mm², 5) Montera panel med god sikt, 6) Testa alla kanaler. Total tid: 2–4 timmar.
Vad kostar ett styrdon för LED-extraljus och vad ingår i priset?
Priserna varierar kraftigt: enkel strömbrytare med relä kostar 200–800 kr, manöverpanel med 4 kanaler 800–2 500 kr, CAN-bus-kontroller 1 500–5 000 kr och ett komplett HGV-system 3 000–8 000 kr. Installationskostnad tillkommer med 1–8 timmar beroende på systemtyp och om proffs anlitas.
Vilka svenska regler gäller för extraljus och styrdon i Sverige?
Enligt Transportstyrelsens föreskrifter får maximalt fyra helljus och fjärrstrålkastare vara tända samtidigt. Fjärrstrålkastare får ENDAST vara aktiva när helljuset är på. Varningsljus med gult blinkande sken kräver särskilt tillstånd. En korrekt programmerad CAN-bus-kontroller kan automatiskt säkerställa att dessa regler följs.
Vilka tekniska specifikationer bör styrdon ha för svenska vinterförhållanden?
För svenska förhållanden krävs driftstemperatur minst -40°C till +85°C. Externt monterade komponenter behöver IP67-klassning, vilket innebär täthet mot vattendränkning på 1 meters djup i 30 minuter. Kopplingsdon bör vara av Deutsch DT-serien och kablar ha dubbel PVC-isolering eller TXL-standard för fordonsmiljö.
CAN-bus-kontroller eller enkel strömbrytare – vilket passar din personbil?
För personbilar tillverkade efter 2015 rekommenderas starkt CAN-bus-kompatibel kontroller. Äldre bilar tillverkade före 2008 kan vanligtvis använda enkel reläkopplad strömbrytare utan problem. En felaktig direktkoppling på moderna fordon kan utlösa felkoder, garantiförlust och i värsta fall aktivera körförbudssystem.
Varför fungerar inte analoga reglage på moderna lastbilar som Volvo och Scania?
Moderna lastbilar från Volvo, Scania, Mercedes och MAN kommunicerar internt via CAN-bus med hastigheter upp till 1 Mbit/s. Fordonets styrenhet tolkar en analog direktkoppling som ett fel, utlöser felkoder och kan aktivera körförbudssystem. En CAN-bus-kompatibel kontroller "pratar rätt språk" och eliminerar dessa problem helt.
Källor och referenser
1. Transportstyrelsen - "Föreskrifter om extraljus och ljusreglering på motorfordon (TSFS 2013:63)"
2. ISO/SAE International - "ISO 11898: Road Vehicles – Controller Area Network (CAN Bus) Communication Protocol Standard"
3. Trafikverket - "Krav på fordonsbelysning och elsystem för tunga fordon i Sverige"
4. Svenska Bilprovningen (BESIKTA) - "Kontrollpunkter för extraljus och elektrisk utrustning vid periodisk besiktning"
5. European Commission – UNECE - "UN Regulation No. 48: Installation of Lighting and Light-Signalling Devices on Motor Vehicles"
6. Bosch Automotive Handbook - "CAN Bus Architecture and Integration in Commercial Vehicle Electronics Systems"
