Ljusreglering av LED-extraljus på lastbilar
Ljusreglering och dimningsstrategi för LED-extraljus på lastbilar
Hur du anpassar ljusintensitet, zonstyrning och automatisk nedreglering för optimalt ljus utan bländning och onödig energiförbrukning i svenska driftsförhållanden
⚡ Viktigaste insikterna – snabbguide
- ✓Korrekt dimning av LED-extraljus kan minska energiförbrukningen med upp till 60% utan märkbar ljusförlust vid stadskörning
- ✓Zonstyrning delar upp lastbilens belysning i oberoende sektorer – fram, sida och bakre arbetsljus styrs separat
- ✓Automatisk nedreglering vid mötande trafik är lagkrav i Sverige – rätt PWM-styrning löser detta tekniskt korrekt
- ✓Svenska vinterdriftsförhållanden ställer särskilda krav på temperaturkompensation i dimningssystem
Vad är egentligen ljusreglering för LED-extraljus på lastbilar?
Ljusreglering för LED-extraljus innebär att du elektroniskt styr ljusstyrkan på din lastbils extrabelysning – antingen manuellt, automatiskt eller via förprogrammerade profiler. På en modern lastbil kan detta inkludera allt från enkla dimmerspakar till avancerade CAN-bus-styrda system som reagerar på fordonets hastighet, vägtyp och mötande trafik.
För lastbilsförare och åkeriägare handlar det inte bara om komfort – det handlar om trafiksäkerhet, bränsleekonomi och regelefterlevnad. En felaktigt inställd LED-ramp på 20 000 lumen kan blända mötande trafik på upp till 800 meters avstånd och i värsta fall orsaka allvarliga olyckor.
Sverige har specifika bestämmelser kring extraljus för tunga fordon. Transportstyrelsen och vägtrafiklagstiftningen (VVFS 2003:22 med ändringar) reglerar hur och när extraljus får användas, och dimningsfunktioner är ofta en teknisk förutsättning för att möta dessa krav i praktiken.
📊 Nyckeltal du bör känna till
60%
Energibesparing vid 40% dimning
800m
Bländningsavstånd vid full effekt
5000K
Optimal färgtemperatur för svenska vägar
PWM
Pulsdimning – branschstandard för LED
Hur fungerar PWM-dimning för LED-extraljus på lastbilar?
PWM (Pulse Width Modulation) är den dominerande tekniken för att dimma LED-ljus i fordon. Istället för att sänka spänningen – vilket ger felaktig färgåtergivning och flimmer – slår systemet av och på LED-elementet hundratals gånger per sekund. Ögat uppfattar detta som ett jämnt dimmat ljus.
För lastbilar med 24V-system är PWM-frekvensen extra viktig. Vid för låg frekvens (under 200 Hz) kan föraren uppleva utmattande flimmer vid långa körningar, vilket är ett arbetsmiljöproblem på yrkesbasis. Professionella system för tunga fordon använder PWM-frekvenser mellan 500 Hz och 2000 Hz för optimal komfort.
Analog kontra digital dimning – vad passar lastbilar bäst?
| Metod | Fördelar | Nackdelar | Passar för |
|---|---|---|---|
| Analog reostat | Enkel installation, låg kostnad | Värmeförlust, begränsad precision | Enklare arbetsljus |
| PWM-dimmer | Effektiv, exakt, ingen värmeförlust | Kan ge EMI-störningar om ej skärmat | LED-ramper, extraljus |
| CAN-bus styrning | Integreras med fordonssystemet | Komplex installation, högre kostnad | Moderna lastbilar, flotalösningar |
| Bluetooth/App-styrning | Flexibel, förprogrammerade profiler | Kräver smartphone, batteriberoende | Off-road, specialfordon |

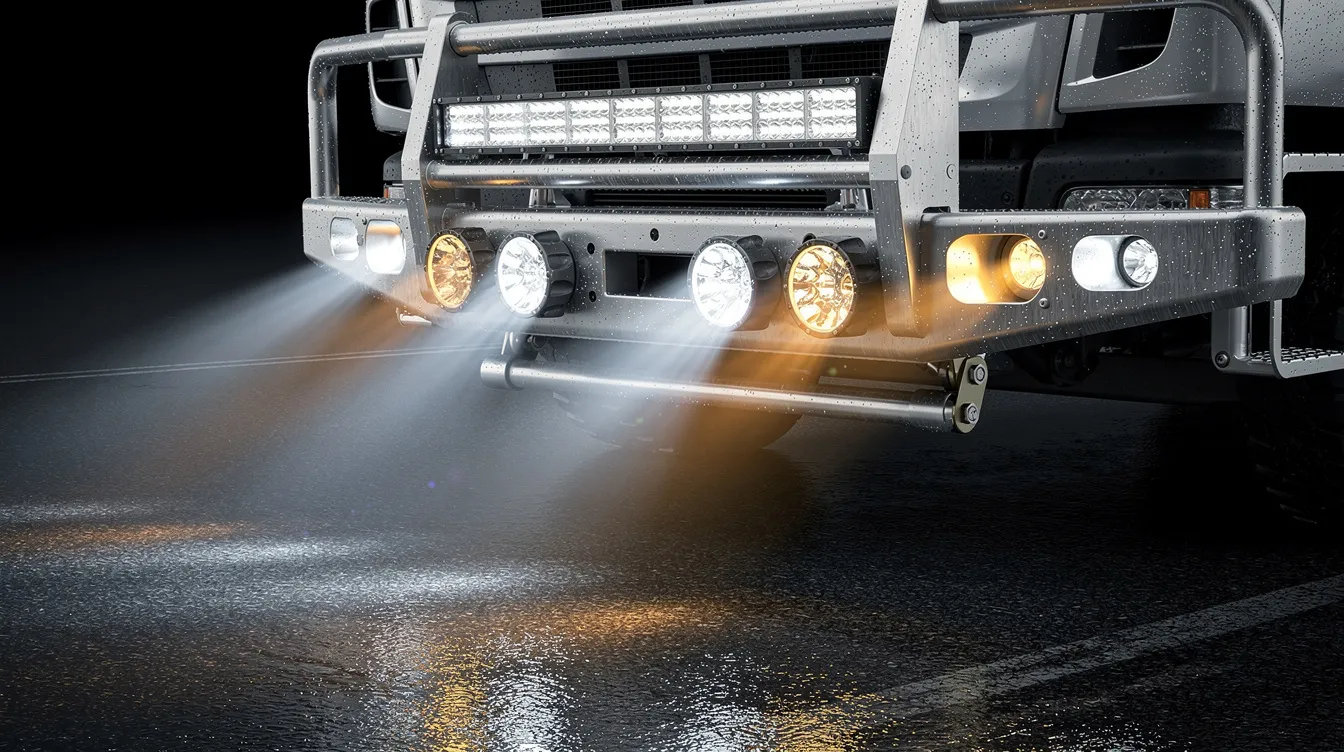

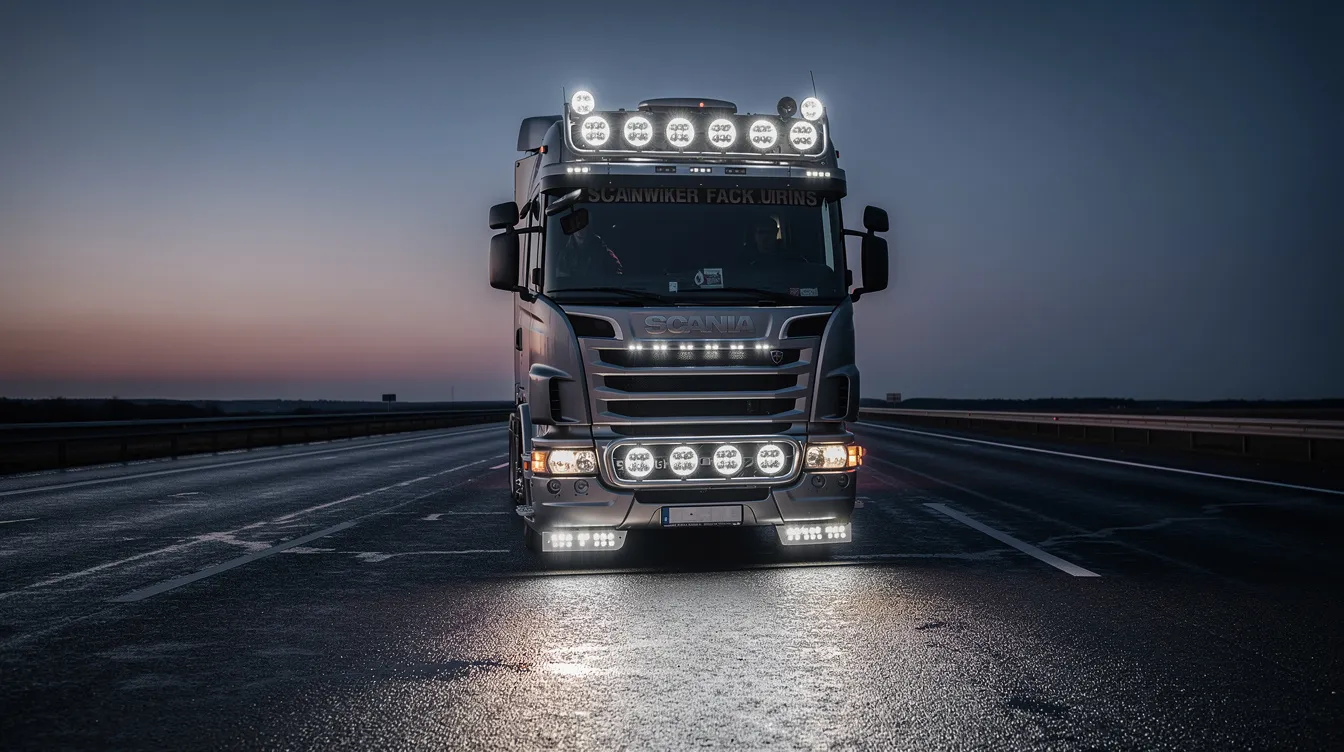

Vad är zonstyrning och varför behöver lastbilar det?
Zonstyrning innebär att lastbilens LED-belysning delas upp i oberoende sektorer som kan aktiveras och dimmas individuellt. En långtradare kan ha upp till sex separata belysningszoner – och att styra dem rätt är avgörande för säker, laglig och energieffektiv drift på svenska vägar.
En typisk lastbil eller semitrailer har betydligt mer komplex belysningsbehov än en personbil. Förarhyttsbelysning, arbetsljus vid lossning, konturljus, backljus och extraljus för fjärrkörning har alla olika krav beroende på situation. Utan zonstyrning är du tvungen att antingen ha allt på eller allt av.
Typiska belysningszoner för en långtradare
🚛 Framzonen
- • Fjärrstrålkastare (dimbar vid möte)
- • Extraljus för landsväg (100% eller nedreglerat)
- • Dimljus (fast effekt, ej dimningsbar)
- • Positionsljus och konturljus
🔧 Arbets- och lastzonen
- • Bakre arbetsljus vid lossning (dimbart)
- • Sidobelysning för manövrering
- • Underrede-belysning (om monterat)
- • Varningsljus (ej dimbara, fast blink)
Hur påverkar svenska driftsförhållanden ljusregleringen?
Sverige har extrema säsongsvariationer som direkt påverkar hur LED-extraljus bör regleras. Mörka vintrar med snö och is kräver hög ljusstyrka, medan sommarnätter med skymning kan kräva kraftig nedreglering. Temperaturspannet från -35°C i Norrland till +30°C på sommaren testar elektroniken hårt.
En aspekt som ofta förbises av svenska åkeriägare är temperaturkompensation i dimningssystemet. LED-dioder ger faktiskt mer ljus i kallt väder – vid -20°C kan en LED-ramp ge 10-15% mer lumen än vid +20°C. Detta kan paradoxalt nog öka bländningsrisken på vintervägar, precis när risken för olyckor är som störst.
Professionella system för nordiskt klimat inkluderar termistorbaserad temperaturkompensation som automatiskt justerar PWM-cykeln baserat på omgivningstemperaturen. Detta håller ljusutflödet konstant oavsett väder – ett krav för fordonsoperatörer som kör året runt från Malmö till Kiruna.
⚠️ Viktigt för svenska vinterförhållanden
Snötäckta vägar reflekterar ljus annorlunda än asfalt. Vid fullmåne och snötäckt väg kan ett underdimmat extraljus räcka utmärkt, medan samma inställning på mörk asfalt ger otillräcklig sikt. Adaptiva system som mäter omgivningsljus (ambient light sensors) löser detta automatiskt och är starkt rekommenderade för nordsvenska förhållanden.
Hur ska automatisk nedreglering vid mötande trafik konfigureras?
Automatisk nedreglering aktiveras antingen manuellt av föraren (traditionellt) eller via sensorer som detekterar mötande fordon. För lastbilar som kör långa pass rekommenderas sensorbaserade system starkt – manuell dimning kräver uppmärksamhet som bättre används för trafikövervakning.
De vanligaste metoderna för automatisk nedreglering på tunga fordon i Sverige är:
📡 Kamera-baserat system
Detekterar strålkastare hos mötande fordon. Exakt men dyrare. Standard på nya premiumlastbilar.
Reaktionstid: < 100ms
🎛️ Handreglage/fotkontakt
Manuell nedreglering via dedikerad kontakt. Enkel, robust och vanlig i äldre fordon.
Reaktionstid: Förareberoende
🔆 Ljussensor (ambient)
Reagerar på ökad omgivningsljusstyrka. Enkel installation, fungerar även med mötande cyklar och gångtrafikanter.
Reaktionstid: 200-500ms
Vilken dimmingsnivå gäller vid möte?
Enligt svensk vägtrafiklagstiftning ska extraljus (fjärrstrålkastare och kompletterande körljus) slås av eller nedregleras tillräckligt vid möte med annan trafik. "Tillräckligt" definieras funktionellt – ljuset får inte blända. I praktiken innebär detta nedreglering till minst 20-30% av full effekt, alternativt helt avstängning beroende på systemets utformning och ljusets ursprungliga effekt.
För en LED-ramp på 50 000 lumen vid full effekt bör nedreglering till 15-20% (7 500–10 000 lumen) ske vid möte med personbil. Vid möte med annan lastbil eller buss med högt monterade ögon kan till och med denna nivå behöva reduceras ytterligare.
Hur optimerar du energiförbrukning med rätt dimningsstrategi?
En genomtänkt dimningsstrategi kan sänka en lastbils totala elbelastning avsevärt. På 24V-system innebär onödigt högt monterad LED-belysning en onödig last på generatorn – vilket i förlängningen kostar bränsle. 10 ampere extra belastning under 100 timmars körning motsvarar ungefär 2–3 liters extra dieselförbrukning.
Moderna lastbilsoperatörer med flotalösningar använder belysningsprofiler kopplade till körsituation. Nedan är ett exempel på hur profilering kan se ut:
| Körläge | Extraljus fram | Arbetsljus bak | Konturljus |
|---|---|---|---|
| Motorväg, natt | 100% | Av | 100% |
| Landsväg, möte | 20–30% | Av | 100% |
| Stadskörning | Av | Av | 100% |
| Lossning/lastning | Av | 100% | 100% |
Vilka tekniska krav gäller för dimningssystem i Sverige?
🚨 Lagkrav och godkännandekrav
I Sverige måste extraljus på tunga fordon uppfylla ECE-föreskrifter (framförallt ECE R65, R7 och R112 beroende på ljustyp). Dimningssystem som påverkar ljusets bländeffekt måste kunna dokumenteras och verifieras vid fordonsbesiktning.
IP-klassning för dimmersystemets elektronik bör vara minst IP67 för applikationer på lastbilar – detta skyddar mot vattenstänk, rengöring med högtrycksvattenjet och isbildning i kabelgenomföringar.
Installatörer och åkeriägare bör också säkerställa att dimningssystem inte stör lastbilens CAN-bus-kommunikation. Otillräcklig EMC-avskärmning i PWM-dimmrar kan orsaka störningar på bromssystem, bränslesystem och tacho – med allvarliga konsekvenser för trafiksäkerhet och ADR-godkännanden.
Expertrekommendationer för lastbilsoperatörer
🏆 5 rekommendationer från belysningsspecialister
-
1
Investera i ett PWM-system med minst 500 Hz frekvens
Yrkeseförare kör långa pass – flimmer under 200 Hz är ett arbetsmiljöproblem. 500 Hz+ ger flimmerfri drift och förebygger föraruttmattning.
-
2
Kräv IP67-klassad elektronik för nordiskt klimat
Svenska vintrar med kombination av salt, vatten och is är extremt korrosiva. IP65 räcker inte – IP67 (kortvarig nedsänkning) eller IP69K (högtryckstålighet) är minimum för dimmerkontrollers.
-
3
Implementera körsituationsbaserade profiler
Programmera minst tre profiler: motorväg (full), landsväg med möten (automatisk nedreglering), och stad/depå (extraljus av, arbetsljus tillgängliga). Sparar energi och förebygger felaktig användning.
-
4
Dokumentera dimningssystemet för besiktning
Vid fordonsbesiktning kan besiktningsmannen fråga om hur extraljusen uppfyller bländningskraven. Ha teknisk dokumentation för dimningssystemet tillgänglig, inklusive mjukvaruversion och konfiguration.
-
5
Överväg temperaturkompenserat system för Norrlandstrafik
Vid temperaturer under -15°C ökar LED-ljusutflödet märkbart. Temperaturkompensation håller ljusintensiteten konstant och förebygger oavsiktlig bländning på snötäckta norrlandsvägar.
Vad kostar ett bra dimningssystem för lastbil?
Priset varierar enormt beroende på komplexitet. En enkel PWM-dimmer för enstaka extraljus börjar runt 300–800 kr, medan ett fullständigt zonstyrt system med sensorer och flertals dimmerbara kanaler för en långtradare kan kosta 3 000–15 000 kr för hårdvara och installation.
För åkeriägare med flera fordon finns flotalösningar där samtliga fordon kan konfigureras centralt. Energibesparingen och reduktionen av skador (bländningsrelaterade tillbud) ger vanligtvis en återbetalningstid på 12–24 månader för ett fullständigt system.
Det är viktigt att skilja på kostnaden för dimningssystemet och kostnaden för hela belysningslösningen. En kvalitets-LED-ramp med inbyggd dimningsfunktion kan vara mer kostnadseffektiv än en separat dimmer kopplad till ett billigare ljus – inte minst eftersom integrerade system ofta har bättre temperaturhantering och EMC-prestanda.
💡 Sammanfattning – nyckelpunkter för lastbilsoperatören
- ✓Använd PWM-dimning (500 Hz+) för lastbilsapplikationer
- ✓Implementera zonstyrning för oberoende kontroll av belysningszoner
- ✓Säkerställ IP67+ klassning för all elektronik
- ✓Anpassa dimningsprofiler till körläge och vägtyp
- ✓Temperaturkompensation krävs för nordsvenska förhållanden
- ✓Dokumentera systemet för fordonsbesiktning och försäkring
Vanliga frågor
Hur mycket energi sparar man med LED-dimning på lastbilar?
Korrekt dimning av LED-extraljus kan minska energiförbrukningen med upp till 60% utan märkbar ljusförlust vid stadskörning. På 24V-system innebär 10 ampere extra belastning under 100 timmars körning ungefär 2–3 liters extra dieselförbrukning, så rätt dimningsstrategi ger tydliga ekonomiska fördelar.
PWM-dimning eller analog reostat – vilket är bäst för LED-extraljus på lastbil?
PWM-dimning är klart överlägset för LED-extraljus på lastbilar. Analog reostat ger värmeförlust och begränsad precision, medan PWM är exakt och effektiv utan värmeförlust. För yrkesförare som kör långa pass rekommenderas PWM-frekvens på minst 500 Hz för att undvika flimmer och föraruttmattning.
Hur konfigurerar man automatisk nedreglering av extraljus vid möte på lastbil?
Välj mellan kamerabaserat system (reaktionstid under 100ms), manuellt handreglage/fotkontakt eller ljussensor (reaktionstid 200–500ms). Vid möte ska en LED-ramp på 50 000 lumen nedregleras till 15–20% effekt, det vill säga 7 500–10 000 lumen, för att undvika bländning av mötande trafik.
Vad kostar ett dimningssystem för lastbil i Sverige?
En enkel PWM-dimmer för enstaka extraljus kostar 300–800 kr. Ett fullständigt zonstyrt system med sensorer och flertals dimmerbara kanaler för en långtradare kostar 3 000–15 000 kr inklusive installation. Återbetalningstiden för ett fullständigt system är vanligtvis 12–24 månader tack vare energibesparing.
Vilka svenska regler gäller för extraljus och dimningssystem på lastbilar?
I Sverige regleras extraljus på tunga fordon av ECE-föreskrifter (ECE R65, R7 och R112 beroende på ljustyp) samt vägtrafiklagstiftningen VVFS 2003:22. Extraljus måste slås av eller nedregleras tillräckligt vid möte. Dimningssystemets elektronik bör ha minst IP67-klassning för att klara svenska vinterförhållanden och fordonsbesiktning.
Vilken PWM-frekvens och IP-klassning krävs för lastbils-LED-dimmer i nordiskt klimat?
För lastbilar krävs PWM-frekvens mellan 500 Hz och 2 000 Hz för flimmerfri drift vid långa körpass. All elektronik bör ha minst IP67-klassning, vilket skyddar mot kortvarig nedsänkning. Vid högtrycksspolning av fordonet rekommenderas IP69K-klassning för dimmerkontrollers som sitter exponerat monterade.
Kamerabaserat system eller ljussensor för automatisk nedreglering av lastbilsljus?
Kamerabaserat system är mest exakt med reaktionstid under 100ms och detekterar specifikt strålkastare hos mötande fordon, men är dyrare. Ljussensor är enklare att installera med reaktionstid på 200–500ms och fungerar även med cyklar och gångtrafikanter. Manuellt handreglage är robustast men förareberoende och passar äldre fordon.
Varför ger LED-extraljus mer bländning på vintervägar i Sverige?
LED-dioder producerar faktiskt 10–15% mer lumen vid -20°C jämfört med +20°C. Kombinerat med att snötäckta vägar reflekterar ljus kraftigare än asfalt ökar bländningsrisken markant. Lösningen är temperaturkompenserade dimningssystem med termistorer som automatiskt justerar PWM-cykeln och håller ljusutflödet konstant oavsett omgivningstemperatur.
Hur många belysningszoner behöver en långtradare för korrekt zonstyrning?
En typisk långtradare bör ha minst fyra till sex separata belysningszoner: framzon med fjärrstrålkastare och extraljus (dimbara vid möte), dimljus (fast effekt), konturljus (100%), bakre arbetsljus vid lossning (dimbart) och sidobelysning för manövrering. Varningsljus ska inte dimmas utan ha fast blink.
Vad händer om PWM-dimmern stör lastbilens CAN-bus-system?
Otillräcklig EMC-avskärmning i PWM-dimmrar kan orsaka störningar på bromssystem, bränslesystem och färdskrivare. Detta kan få allvarliga konsekvenser för trafiksäkerhet och ADR-godkännanden. Välj alltid EMC-certifierade dimmersystem och säkerställ korrekt kabelskärmning vid installation på moderna lastbilar med CAN-bus-arkitektur.
Källor och referenser
1. Transportstyrelsen - "VVFS 2003:22 Vägverkets föreskrifter om extraljus och belysningsutrustning för tunga fordon på svenska vägar"
2. Swedish Standards Institute (SIS) - "SS-EN 13032-1: Mätning och presentation av fotometriska data för vägbelysning och arbetsbelysning på fordon"
3. Trafikverket - "Rapport: Bländning och trafiksäkerhet vid möte med tunga fordon på svenska landsvägar och mörkerkörning"
4. Electronics Engineering Journal - "PWM Dimming Strategies for High-Power Automotive LED Arrays: Thermal Management and Flicker Mitigation"
5. SP Technical Research Institute of Sweden - "Energieffektivitet och temperaturkompensation i LED-belysningssystem för tunga fordon i nordiskt klimat"
6. CAN in Automation (CiA) - "CAN-bus Integration for Adaptive Vehicle Lighting Control Systems in Commercial Heavy Goods Vehicles"
