Varningsljus för överdimensionerade transporter – LED-krav
Viktiga punkter – snabbguide
- ✔ Fordon bredare än 2,55 m kräver sidopositionsljus (konturljus) på både fram och bak
- ✔ Överdimensionerade transporter (ÖD) måste ha godkända varningsljus – minst IP67-klassade LED-enheter rekommenderas
- ✔ EU-direktiv 2007/46/EG och ECE-reglemente R48 styr placering och godkännande
- ✔ Svenska Trafikverket kräver särskilt tillstånd för transporter bredare än 3,10 m eller längre än 25,25 m
- ✔ LED-varningsljus med amber färgtemperatur (1800–2000 K) ger bäst synbarhet i svenska väderförhållanden
Varje år genomförs över 45 000 överdimensionerade transporter på svenska vägar. Dessa tunga och breda fordonskombinationer – från modulvagnar och teleskopsläp till breda kranbilar och maskintransporter – ställer exceptionellt höga krav på signalljus och positionsljus. Fel eller saknad belysning är inte bara en trafikfara utan leder till böter, körförbud och i värsta fall allvarliga olyckor. Här går vi igenom exakt vad som gäller enligt Trafikverkets föreskrifter och EU-direktiv.
Vad klassas som överdimensionerad transport i Sverige?
En transport räknas som överdimensionerad (ÖD) när fordonet eller lasten överstiger de normativa måtten: bredare än 2,60 m, högre än 4,50 m eller längre än 25,25 m. Dessa gränsvärden triggar krav på speciella tillstånd, eskort och belysning – och är reglerade i Trafikförordningen (1998:1276) samt TSFS 2013:63.
De vanligaste fordonstyperna som berörs inkluderar modulvagnar för husmoduler, låglastare med tungt maskineri, teleskopsläp för vindkraftverk och långa kranbilar. Gemensamt för dessa är att andra trafikanter måste kunna bedöma fordonets faktiska bredd och längd – och det är precis vad positionsljusen och signalljusen ska kommunicera.
| Mått | Normal gräns | ÖD-gräns | Krav |
|---|---|---|---|
| Bredd | Max 2,55 m | > 2,60 m | Tillstånd + konturljus |
| Höjd | Max 4,50 m | > 4,50 m | Tillstånd + eskortkrav |
| Längd | Max 25,25 m | > 25,25 m | Tillstånd + varningsljus |
| Totalvikt | Max 64 ton | > 64 ton | Bärighetstillstånd |
Vilka ljuskrav gäller för breda fordon enligt ECE R48 och EU-direktiv?
ECE-reglemente R48 och EU-direktiv 76/756/EEG (nu ersatt av förordning 2019/2144) ställer specifika krav på positionsljusens placering, ljusstyrka och synvinkel. För fordon bredare än 2,10 m krävs sidopositionsljus, och för fordon bredare än 2,55 m är konturmarkeringsljus obligatoriska i hela fordonets kontur.
Konturmarkeringsljus – var ska de sitta?
Konturmarkeringsljus ska placeras så att de markerar fordonets yttersta punkter. Det innebär att de ska sitta inom 400 mm från fordonets bredaste punkt på varje sida, och inte högre än 400 mm från fordonets yttersta höjdpunkt. Ljusen ska vara synliga i en horisontell vinkel av minst 80° åt varje håll och ha en ljusstyrka på minst 25 candela.
-
→
Framkonturljus: Vitt eller gult ljus, placerat i fordonets framkant inom 400 mm från yttersta bredden
-
→
Bakkonturljus: Rött ljus, placerat i fordonets bakkant – markerar total längd och bredd
-
→
Sidopositionsljus: Gult/amber ljus längs sidan, obligatoriskt var 3:e meter på fordon längre än 6 m
-
→
Varningsljus (roterande/blixt): Gult/amber, obligatoriskt för ÖD-transporter – krav på minst 1 Hz blixtfrekvens
Hur väljer man rätt LED-ljus för överdimensionerade transporter?
För ÖD-transporter i Sverige bör du välja LED-enheter med minst IP67-klassning, ECE R65-godkännande för varningsljus och ECE R7-godkännande för positionsljus. LED-teknik ger 40–60% lägre strömförbrukning jämfört med halogenlösningar och klarar svenska vinterklimatets krav ned till -40°C driftstemperatur.
IP-klassning – varför är det avgörande för lastbilar?
Svenska vägar innebär extrema utmaningar: vägbanevatten, snö, is, salt och högtryckssprut vid tvätt. En LED-enhet utan tillräcklig IP-klassning slutar fungera efter sin första vinter. För tunga fordon och ÖD-transporter rekommenderar vi alltid:
Dammtätt + tål nedsänkning i 1 m vatten under 30 minuter. Klarar normala körförhållanden.
Tål kontinuerlig nedsänkning. Idealiskt för konturljus och sidopositionsljus på lastbilar.
Tål högtrycks- och ångsprut. Perfekt för fordon som regelbundet högtrycksstvättas.
Vilka ECE-godkännanden krävs för varningsljus?
Det vanligaste misstaget är att montera varningsljus utan rätt ECE-godkännande. I Sverige krävs ECE R65-godkännande för roterande och blinkande varningsljus (gula/amber) som används på ÖD-transporter och eskortfordon. ECE R7 gäller för positions- och konturljus. Saknas godkännande kan fordonet beläggas med körförbud vid vägkontroll.
⚠ Viktigt att tänka på

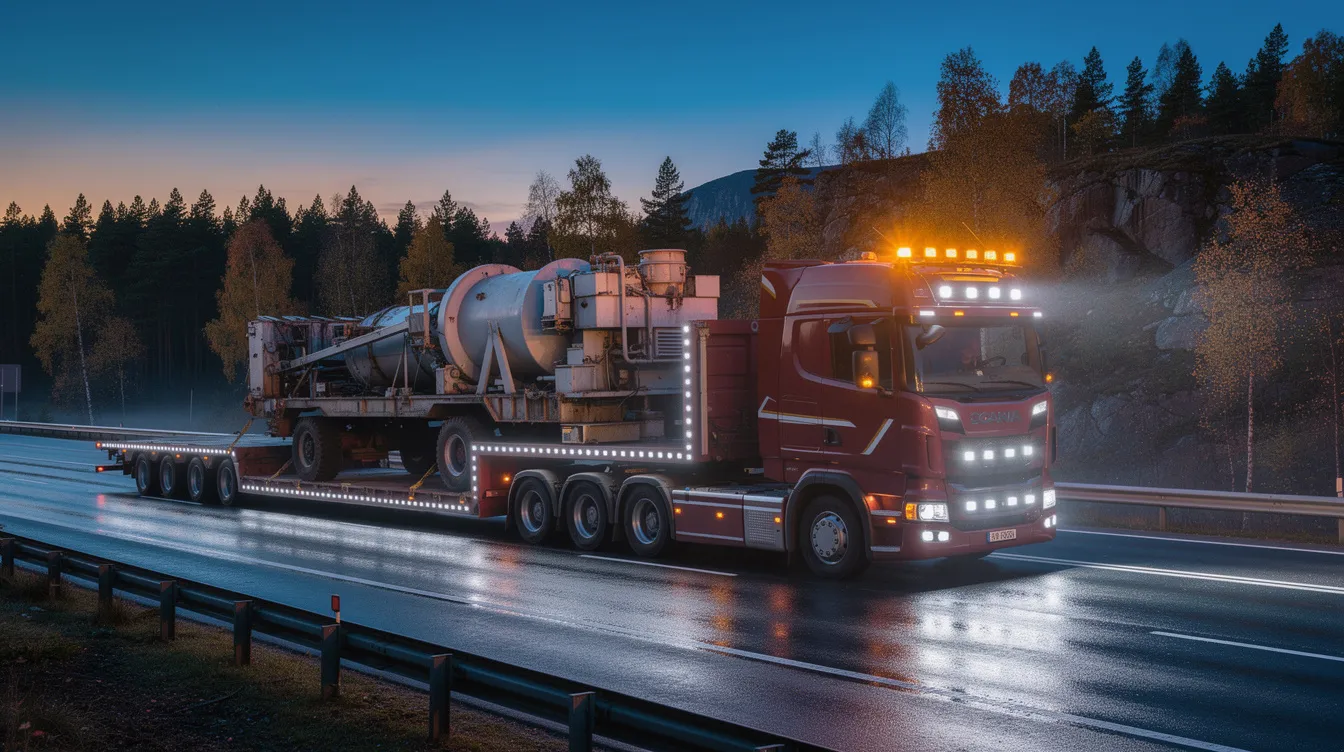

Var ska varningsljusen placeras på långa och breda fordon?
Varningsljus på ÖD-transporter ska placeras så att de är synliga 360° runt fordonet från minst 150 meters avstånd i dagsljus. På fordon bredare än 3,0 m krävs varningsljus i båda ändar, och på fordon längre än 20 m bör sidovarningsljus övervägas för maximal synbarhet.
Placeringsguide för olika fordonslängder
| Fordonstyp | Varningsljus | Konturljus | Sidoljus |
|---|---|---|---|
| Bred lastbil (>2,55 m) | 1 st på tak/hytt | Fram + bak | Var 3:e meter |
| Lång kombination (>25 m) | Fram + bak | Hela kontur | Var 3:e meter |
| Extra bred (>3,50 m) | Minst 2 st, ofta 4 st | Hela kontur | Obligatoriskt |
| Eskortfordon | Minst 1 st, ECE R65 | Ej krav | Ej krav |
Varför är LED överlägset för ÖD-transporter i svenska förhållanden?
LED-teknik dominerar nu marknaden för tunga fordon och ÖD-transporter av tre skäl: dramatiskt längre livslängd (50 000+ timmar jämfört med 1 000–2 000 timmar för halogen), omedelbar fulljusstyrka vid kall start och 70% lägre strömförbrukning som belastar fordonets elsystem minimalt.
I ett kallt nordsvenskt klimat, vid -25°C på en januarimorgon, startar ett LED-varningsljus med full ljusstyrka inom millisekunder. En konventionell glödlampa eller halogenlampa behöver uppvärmningstid och riskerar att haverera precis när du kör ut ur depån. För en åkeriägare innebär ett havererat varningsljus körförbud, försenad leverans och eventuella böter.
LED-specifikationer att prioritera för ÖD-belysning
-
1
Ljusstyrka och synbarhet: Varningsljus bör ha minst 400 candela effektiv intensitet (ECE R65 klass 1 kräver 160 cd minimum). Välj enheter med 500–800 cd för krävande dagstidstransporter.
-
2
Färgtemperatur för amber: Äkta amber LED (590–595 nm våglängd) är klart synligare i dimma, snöfall och regn än gul-vit LED. Undvik "pseudo-amber" som är vit LED med gult glas.
-
3
Driftstemperaturintervall: För Sverige krävs driftstemperatur -40°C till +70°C. Kontrollera alltid databladet – billiga enheter klarar ofta bara -20°C.
-
4
Vibrationsbeständighet: ISO 16750-3 (vibrationsteststandard) bör vara uppfylld. Fordon som transporterar tunga maskiner genererar extrema vibrationer som snabbt dödar undermåliga LED-enheter.
När krävs eskortfordon och hur påverkar det belysningskraven?
Eskort krävs i Sverige när fordonet är bredare än 3,10 m, längre än 30 m eller tyngre än 100 ton. Eskortfordon måste vara utrustade med godkända varningsljus (ECE R65) och får inte ha något annat gult/amber blinkljus aktiverat som kan förväxlas med varningsljuset.
Eskortfordonet – vanligtvis en pickup eller SUV – ska ha varningsljuset monterat på taket, synligt 360° runt fordonet. Ljuset ska vara aktiverat under hela transporten men får inte användas vid normal körning utanför eskortuppdrag. Många åkerier väljer idag magnetfästa LED-varningsljus med strömförsörjning via cigarettändaruttag för enkel montering och demontering.
Trafikverkets krav på eskortfordon – sammanfattning
- • Gult/amber varningsljus, ECE R65-godkänt, minst klass 1
- • Skylt med texten "BRED LAST" eller "LÅNG LAST" – reflekterande, min. 1000 × 200 mm
- • Radikommunikation med ÖD-fordonets förare
- • Eskortförare ska ha genomgått Trafikverkets eskortutbildning

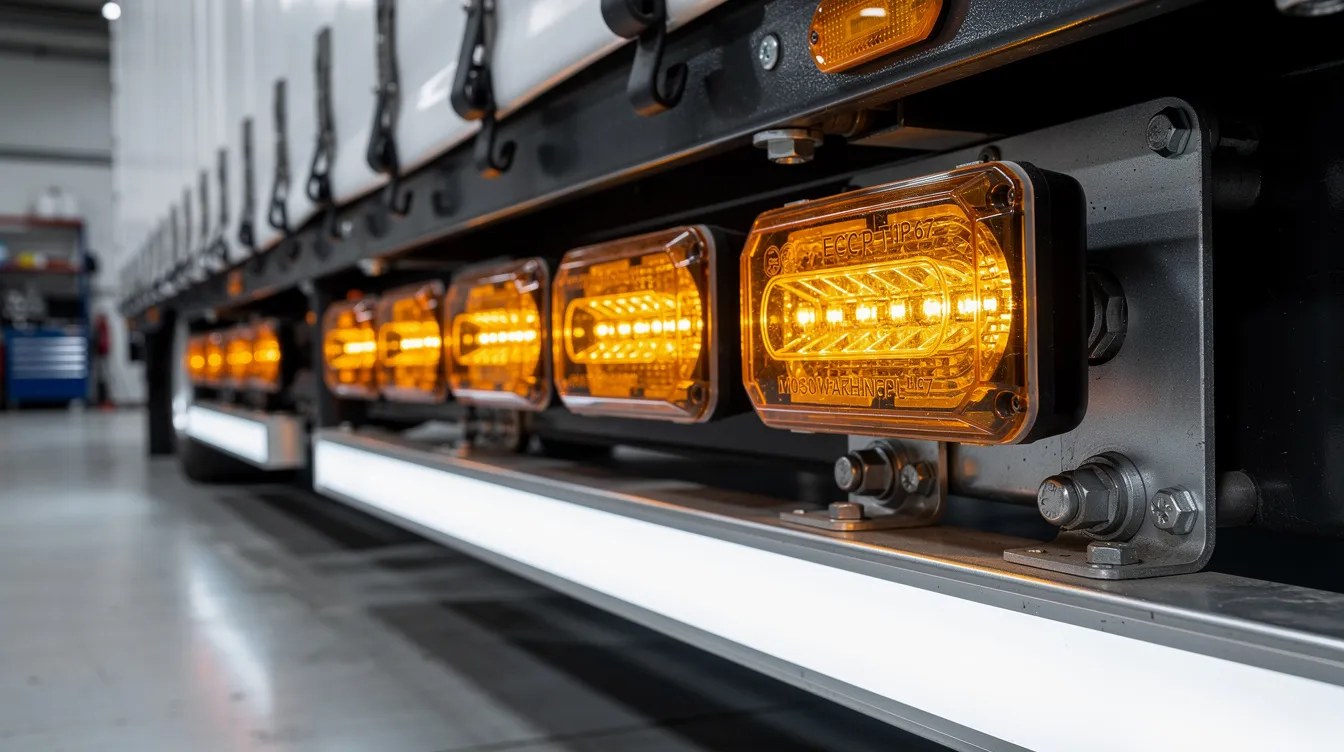

Hur installerar man konturljus korrekt på en lastbil eller trailer?
Korrekt installation av LED-konturljus kräver rätt kabeldimension (minst 1,5 mm² för konturljus), vattentäta kopplingar (IP67+) och säkring av varje ljus separat. Felaktig kabelinstallation är den vanligaste orsaken till att konturljus slutar fungera under transport – och det kan ge körförbud vid vägkontroll.
En professionell installation börjar med rätt kabelplan. På en 25 meter lång fordonskombination kan kabelsträckan för konturljus uppgå till 60–80 meter totalt. Använd litzelkabel med rätt area och se till att alla genomföringar i plåt och chassi är gummitätade. Kopplingsdosor ska ha IP67-klassning och placeras skyddade från direktstänk.
Steg-för-steg: Montering av LED-konturljus på trailer
-
1
Planera ljusplaceringen Mät upp de yttersta punkterna (höjd och bredd). Konturljusen ska sitta inom 400 mm från dessa punkter. Rita en skiss och markera alla monteringspositioner innan du borrar.
-
2
Dra kabeln ordentligt Använd 1,5 mm² kabel och fäst med kabelklämmor var 30:e cm. Undvik skarpa böjar och kontakt med heta ytor eller rörliga delar. Alla kablar ska ha korrugerat skyddsrör vid genomföringar.
-
3
Montera LED-enheterna Använd medföljerande packningar och tätningsmedel vid skruvhål. Dra inte för hårt – LED-husen av plast kan spricka. Använd rostfria skruvar för att undvika galvanisk korrosion i saltmiljö.
-
4
Testa och dokumentera Kontrollera att alla ljus fungerar, att färgerna är korrekta (vitt fram, rött bak, amber sida) och att synvinkeln uppfyller kraven. Fotografera installationen för dokumentation vid besiktning eller vägkontroll.
Vilka vanliga misstag gör åkerier och installatörer?
De 5 vanligaste felen vid belysning för ÖD-transporter
- 1. Fel godkännande: Monterar varningsljus utan ECE R65 – det är ett av de vanligaste felen vid vägkontroll
- 2. För låg IP-klass: Väljer IP54 eller IP65 som håller maximal ett år i svenska vinterförhållanden
- 3. Fel placering: Monterar konturljus för långt in från ytterkanterna – ska vara max 400 mm från yttersta punkten
- 4. Dålig kabelinstallation: Otillräckliga kabelgenomföringar leder till fuktintrång och kortslutning
- 5. Glömmer sidopositionsljus: Monterar bara fram och bak men missar de obligatoriska sidopositionsljusen
Expertens rekommendationer för ÖD-belysning
Belysningsspecialist – ledextraljus.eu
Specialiserade på LED-belysning för tunga fordon och överdimensionerade transporter
"Vi ser ofta att åkerier investerar i bra dragfordon och trailer men sparar in på belysningen. Det är ett kostsamt misstag. Ett ECE R65-godkänt LED-varningsljus med IP67 kostar marginellt mer än ett icke-godkänt alternativ – men skillnaden i driftsäkerhet och regelefterlevnad är enorm. För ÖD-transporter rekommenderar jag alltid att bygga ett komplett system med matchade komponenter från samma produktfamilj för enhetlig ljusstyrka och färgton."
- ✓ Välj alltid ECE-godkända produkter med dokumenterade testprotokoll
- ✓ IP67 som minimum, IP68 för konturljus på trailer
- ✓ Äkta amber LED (590–595 nm) för varningsljus och sidopositionsljus
- ✓ Kontrollera alltid driftstemperatur ned till -40°C i produktspecen
Snabbguide: Checklista för ÖD-belysning
Krav att uppfylla
- ☐ ECE R65 varningsljus monterat
- ☐ ECE R7 konturljus (vitt fram, rött bak)
- ☐ Sidopositionsljus (amber) var 3:e meter
- ☐ Alla ljus synliga i 80° horisontell vinkel
Tekniska krav
- ☐ Minimum IP67 på alla utomhusenheter
- ☐ Driftstemperatur: -40°C till +70°C
- ☐ Kabel 1,5 mm² min., rostfria fästen
- ☐ Testprotokoll och CE-dokumentation
Rätt belysning på överdimensionerade transporter är inte en kostnad – det är en investering i säkerhet, driftsäkerhet och laglig körrätt. Med moderna LED-lösningar som uppfyller ECE-kraven och är dimensionerade för svenska väderförhållanden kan åkerier och transportoperatörer köra tryggt, synligt och i full regelefterlevnad. Kontakta oss på ledextraljus.eu för ett komplett belysningssystem anpassat till din specifika fordonskombination och transportbehov.
Vanliga frågor
Vad klassas som överdimensionerad transport i Sverige?
En transport klassas som överdimensionerad (ÖD) i Sverige när fordonet eller lasten är bredare än 2,60 m, högre än 4,50 m eller längre än 25,25 m. Dessa gränsvärden regleras i Trafikförordningen (1998:1276) samt TSFS 2013:63 och kräver särskilt tillstånd från Trafikverket.
Vilken IP-klassning är bäst för LED-varningsljus på överdimensionerade transporter?
IP67 är minimum för ÖD-transporter och tål nedsänkning i 1 m vatten i 30 minuter. IP68 rekommenderas för konturljus och sidopositionsljus på lastbilar, medan IP69K är premiumvalet för fordon som regelbundet högtryckstvättas. Billiga enheter klarar ofta bara -20°C, men svenska förhållanden kräver -40°C.
Hur monterar man LED-konturljus korrekt på en trailer?
Börja med att mäta upp de yttersta punkterna – konturljusen ska sitta inom 400 mm från dessa. Dra 1,5 mm² kabel med kabelklämmor var 30:e cm, använd korrugerat skyddsrör vid genomföringar och IP67-klassade kopplingsdosor. Montera med rostfria skruvar och tätningsmedel, sedan testa och fotografera installationen för dokumentation.
Vad kostar det att byta till felaktig belysning på en ÖD-transport?
Felaktig eller saknad belysning på ÖD-transporter leder till böter, körförbud och försenade leveranser. Ett ECE R65-godkänt LED-varningsljus med IP67 kostar marginellt mer än ett icke-godkänt alternativ, men skillnaden i driftsäkerhet och regelefterlevnad är enorm. Körförbud vid vägkontroll kan kosta betydligt mer än rätt utrustning från start.
Vilka belysningskrav gäller för överdimensionerade transporter i Sverige enligt Trafikverket?
Svenska Trafikverket kräver att fordon bredare än 2,55 m har sidopositionsljus fram och bak, samt ECE R65-godkända varningsljus. Vid bredd över 3,10 m eller längd över 30 m krävs också eskortfordon med godkända varningsljus och skylt "BRED LAST" eller "LÅNG LAST" på minst 1000 × 200 mm.
Vilka tekniska specifikationer ska LED-varningsljus ha för ÖD-transporter?
LED-varningsljus för ÖD-transporter ska ha ECE R65-godkännande, minst 400 candela effektiv intensitet och äkta amber LED med 590–595 nm våglängd. Driftstemperaturintervall ska vara -40°C till +70°C, IP67 minimum, och ISO 16750-3 vibrationsstandard bör vara uppfylld för maximalt skydd mot tunga maskintransporters vibrationer.
LED eller halogen för varningsljus på lastbilar och ÖD-transporter?
LED är klart överlägset med 50 000+ timmars livslängd jämfört med 1 000–2 000 timmar för halogen, samt 70% lägre strömförbrukning. Vid -25°C startar LED med full ljusstyrka inom millisekunder medan halogen behöver uppvärmningstid. LED ger även 40–60% lägre energiförbrukning totalt, vilket belastar fordonets elsystem minimalt.
Varför slutar konturljus fungera på lastbilar efter vintern?
Vanligaste orsakerna är för låg IP-klassning (IP54 eller IP65 håller maximalt ett år i svenska vinterförhållanden), otillräckliga kabelgenomföringar som leder till fuktintrång och kortslutning, samt galvanisk korrosion från icke-rostfria skruvar i saltmiljö. Välj alltid IP67 minimum och rostfria infästningar för att undvika haveri under transport.
Var ska sidopositionsljus placeras på långa fordonskombinationer?
Sidopositionsljus i amber/gult ska placeras längs fordonets sida obligatoriskt var 3:e meter på fordon längre än 6 m. Konturmarkeringsljus ska sitta inom 400 mm från fordonets bredaste och högsta punkt, med en ljusstyrka på minst 25 candela och synbarhet i minst 80° horisontell vinkel åt varje håll.
När krävs eskortfordon för överdimensionerade transporter i Sverige?
Eskort krävs i Sverige när fordonet är bredare än 3,10 m, längre än 30 m eller tyngre än 100 ton. Eskortfordonet ska ha ECE R65-godkänt varningsljus monterat på taket, synligt 360° runt fordonet. Eskortföraren måste ha genomgått Trafikverkets eskortutbildning och ha radiokommunikation med ÖD-fordonets förare.
Vilka ECE-godkännanden krävs för positionsljus och varningsljus på lastbilar?
ECE R65-godkännande krävs för roterande och blinkande varningsljus på ÖD-transporter och eskortfordon. ECE R7 gäller för positions- och konturljus. Saknas rätt godkännande kan fordonet beläggas med körförbud vid vägkontroll. Observera att ett varningsljus godkänt för personbil kan ha lägre effektkrav än vad ÖD-transporter kräver.
Hur många varningsljus krävs på extra breda fordon över 3,50 meter?
På fordon bredare än 3,50 m krävs minst 2 varningsljus, och ofta används 4 stycken för fullgod synbarhet. Hela fordonets kontur ska markeras med konturljus, och sidopositionsljus är obligatoriskt. Varningsljusen ska vara synliga 360° runt fordonet från minst 150 meters avstånd i dagsljus enligt gällande krav.
