Automatisk avbländning av extraljus – rätt lösning
Ljusreglering vid möte: Automatisk avbländning för LED-extraljus
Rätt sensor-, relä- och styrlösning för säker och laglig körning på svenska vägar – utan att blända mötande trafik
Snabbsvar: Enligt svensk trafiklagstiftning måste extraljus och fjärrstrålkastare släckas eller bländas av senast 100 meter innan möte med annan trafikant. Automatisk avbländning via kamerabaserade sensorer, LiDAR-moduler eller signalbaserade reläsystem gör detta korrekt – och eliminerar risken för böter och farliga trafiksituationer.

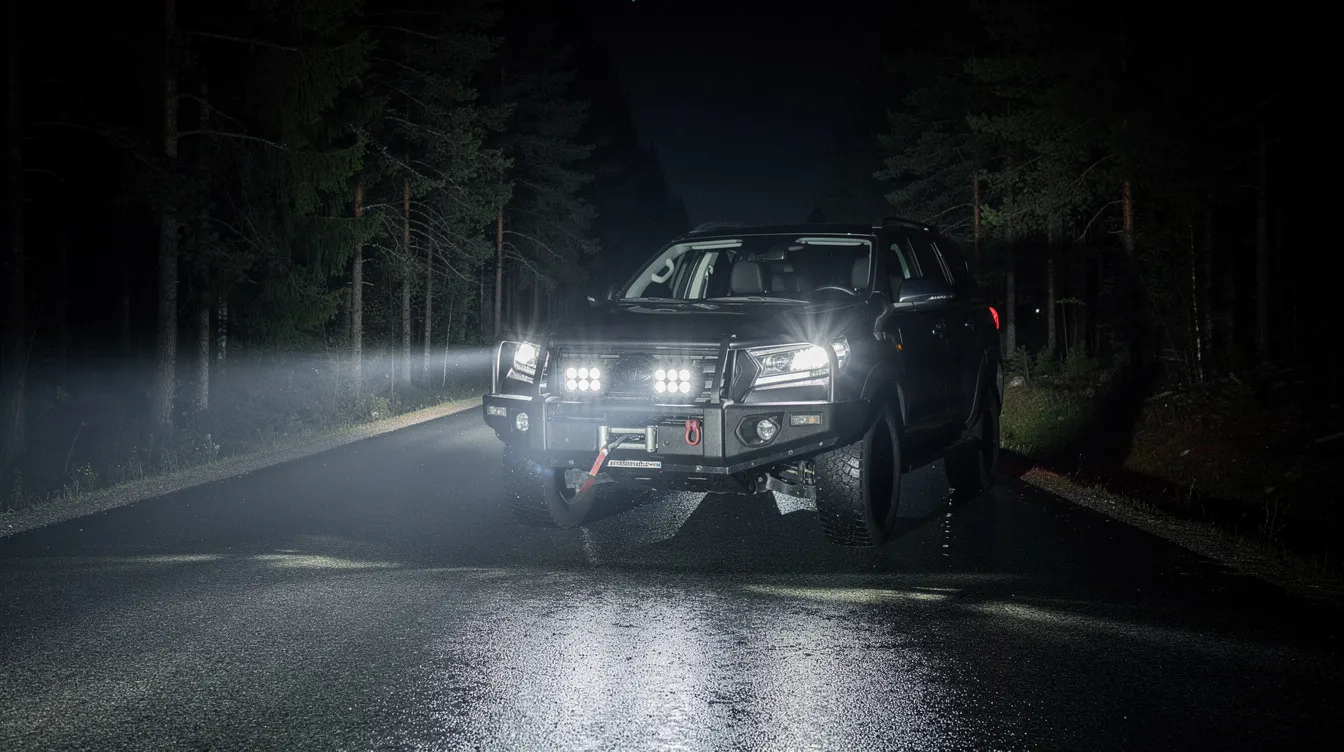

Varför är automatisk avbländning av LED-extraljus så kritisk?
LED-extraljus kan producera 10 000–50 000 lumen riktade framåt. Vid möte med mötande trafik på 100 meters avstånd orsakar osläckt extraljus bländning som tar 5–7 sekunder att återhämta sig ifrån – en vägsträcka på upp till 200 meter i 100 km/h. Det är bokstavligen livsfarligt.
Modern LED-teknik har gjort extraljus extremt kraftfulla. Det som tidigare krävde halogenlampor med hög wattförbrukning levereras idag med kompakta LED-moduler. Problemet är att denna styrka ställer högre krav på korrekt hantering – framför allt vid möte med annan trafik på svenska vägar.
Enligt 4 kap. 21 § trafikförordningen ska föraren se till att mötande trafik inte bländas. Brott mot denna regel kan leda till böter och i allvarliga fall åtal för vårdslöshet i trafik. Automatiska system tar bort den mänskliga faktorn och säkerställer regelefterlevnad varje gång.
Om du vill förstå grunderna för hur extraljus och lagen fungerar på svenska vägar och i terräng ger vår djupguide en komplett juridisk genomgång.
Hur fungerar automatisk avbländning – vilka tekniker finns?
Det finns fyra huvudsakliga metoder för automatisk avbländning: kamerabaserade system, radarbaserade sensorer, LiDAR-moduler och signalbaserade reläsystem kopplade till helljusets styrsignal. Varje metod har specifika fördelar beroende på fordonstyp och användningsområde.
1. Kamerabaserade system

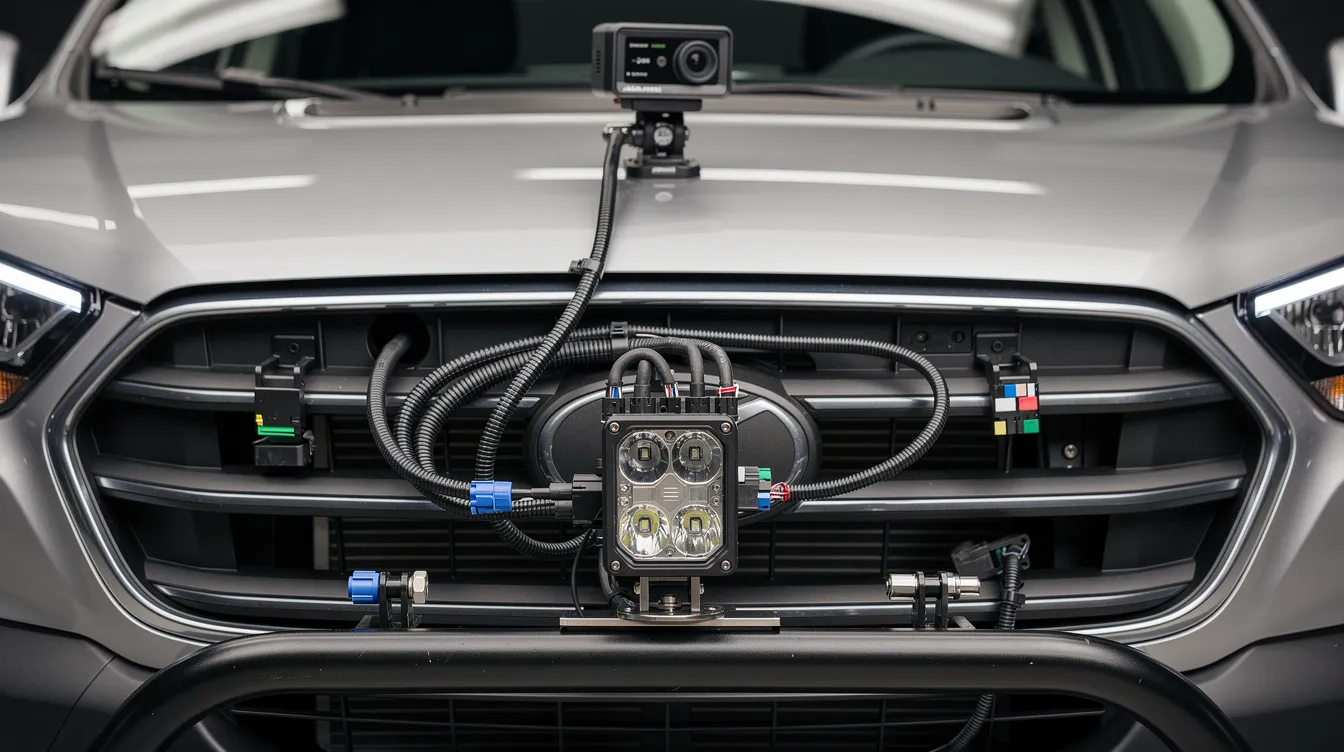

Kamerabaserade system använder en framåtriktad kamera (vanligtvis monterad bakom vindrutetoppen) som analyserar ljus från mötande fordon i realtid. Systemet känner igen strålkastarmönster och skickar en styrsignal till relä eller DMX-controller som omedelbart stänger av extraljusen. Reaktionstiden är typiskt 20–80 ms, vilket räcker gott vid hastigheter upp till 130 km/h.
Fördelar: Hög precision, fungerar även vid partiell sikt, kan skilja på strålkastare och reflexer. Nackdelar: Kräver kalibrering, kan störas av snö på vindrutetoppen, dyrare installation.
2. Signalbaserat reläsystem – den vanligaste lösningen
Det enklaste och vanligaste systemet kopplar extraljusens reläkrets direkt till helljussignalen. När föraren aktivt växlar ned till halvljus bryter relä strömkretsen till extraljusen automatiskt. Detta är en pålitlig, enkel och laglig lösning som fungerar på alla fordonstyper från personbil till tung lastbil.
Denna metod kräver rätt dimensionerade reläer. Vår guide om extraljusets elsäkerhet, säkringar och reläanslutning förklarar hur du väljer rätt relätyp och dimensionerar kretsen korrekt för din LED-effekt.
3. LiDAR och radar
LiDAR-baserade system detekterar objekt på upp till 200 meters avstånd och kan börja dimma ned (PWM-reglering) extraljusen redan vid 150 meter – för en mjuk, progressiv avbländning. Dessa system är vanligare på tunga fordon och specialfordon där reaktionstid och precision är kritisk.
4. CAN-bus-integrerade system
På moderna fordon med CAN-bus-arkitektur kan extraljusen kopplas in i fordonets eget styrsystem. Det innebär att fordonets inbyggda sensorer och ADB-system (Adaptive Driving Beam) automatiskt koordinerar extraljusen. Kräver fordonsspecifik programmering men ger den högsta integrationsgraden.
Vill du förstå hur CAN-bus och LED-extraljus samverkar för att skydda fordonets elsystem har vi en dedikerad teknisk guide för det.
Vilka sensorer, reläer och kontroller ska du välja?
| Systemtyp | Fordonstyp | Reaktionstid | Prisklass |
|---|---|---|---|
| Signalrelä (helljussignal) | Alla fordon | < 10 ms | 200–600 kr |
| Kamerabaserat system | Personbil, SUV | 20–80 ms | 2 000–8 000 kr |
| LiDAR-modul | Lastbil, specialfordon | 10–50 ms | 5 000–20 000 kr |
| CAN-bus-integration | Moderna personbilar | < 5 ms | 3 000–12 000 kr |
Välj rätt relä för din effekt
LED-extraljus konsumerar betydligt lägre ström än halogen, men en LED-ramp på 200W vid 12V drar ändå drygt 16,7 ampere. Välj alltid ett relä dimensionerat för minst 30A för 12V-system och 20A för 24V-system på lastbilar. Använd aldrig ett relä som arbetar nära sin maxgräns – termisk belastning minskar livslängden drastiskt.
- Standard SPDT-relä (30A): Enkel on/off-funktion kopplad till helljussignalen. Billigast och enklast.
- Dubbelt relä med tidsfördröjning: Ger 0,5–2 sekunders fördröjning innan extraljusen tänds igen efter ett möte. Minskar förarbördan.
- PWM-reläkontroller: Möjliggör progressiv dimning istället för abrupt av/på – bättre för LED-livslängd och mer komfortabelt.
- Solid-state-relä (SSR): Ingen mekanisk slitage, snabbare respons (< 1 ms), rekommenderas för högfrekventa kopplingar.
Hur installerar du ett signalbaserat avbländningssystem steg för steg?
Grundprincipen är enkel: Identifiera styrsignalen för helljus (+), använd den som styrspänning för reläets spole, och låt reläets normalt slutna (NC) kontakt bryta strömkretsen till extraljusen när helljuset är av. Extraljusen är på enbart när helljus aktiveras.
- Identifiera helljussignalen: Använd en multimeter eller OBD-II-verktyg för att hitta den positiva styrsignalen (+12V eller +24V) som aktiveras när föraren sätter på helljuset. Vanligtvis finns signaltråd bakom kombinationsbrytaren eller vid strålkastarplinten.
- Placera relät nära batteriet: Montera relät i anslutning till säkringsdosan, inte längre bort än 30 cm från batteriets plus för att minimera spänningsfall. Använd minst 6 mm² kabel för strömmatning till extraljusen.
- Anslut styrspänning: Koppla reläets spole (terminal 86) till helljussignalen och (terminal 85) till jord. Det innebär att relät aktiveras och sänder ström till extraljusen när helljus är på.
- Anslut kraftkretsen: Terminal 30 kopplas till +12V via säkring (dimensionera efter total extraljuseffekt). Terminal 87 kopplas till extraljusens plusledning. Anslut extraljusens minusledning direkt till en god jordpunkt nära montagepunkten.
- Testa och verifiera: Kontrollera att extraljusen tänds med helljuset och omedelbart (inom 50 ms) släcks när du byter till halvljus. Verifiera även att de inte tänds av sig själv vid halvljus eller parkeringsljus.
För att förstå hela kabelinstallationens krav, inklusive kabeldimensionering och genomföringar, är vår guide om kabelgenomföringar för extraljus på lastbilar och offroad-fordon ett bra komplement.
Vad gäller specifikt för lastbilar och tunga fordon?
Tunga fordon (lastbilar över 3,5 ton) har strängare krav enligt ECE-föreskrifter och svensk trafiklagstiftning. Extraljus på lastbilar måste vara ECE-godkända och avbländningssystemet ska fungera tillförlitligt i alla temperaturförhållanden från −40°C till +70°C.
På lastbilar är 24V-elsystem standard. Det innebär att du behöver reläer och styrsystem dimensionerade för 24V, och att kabelsatser och kontaktdon måste uppfylla kraven för detta spänningssystem. Ett vanligt misstag är att använda 12V-komponenter i 24V-system, vilket kan orsaka överhettning och brand.
Lastbilar med flera extraljussystem – frontljus, arbetsljus och konturbelysning – kräver en välplanerad zonindelning. Avbländningssystemet för extraljus ska inte påverka arbetsljus som används vid stillastående drift.
Läs mer om hur du planerar automatiska ljussystem för extraljus på lastbilar för en komplett systemöversikt anpassad för tunga fordon.
| Fordonstyp | Spänning | Reläkrav | Temperaturkrav |
|---|---|---|---|
| Personbil/SUV | 12V | Min. 30A | −40°C till +85°C |
| Lastbil (HGV) | 24V | Min. 20A / 24V | −40°C till +105°C |
| Offroad / 4x4 | 12V (alt. dual) | Min. 40A (IP67) | −40°C till +85°C |
Hur påverkar PWM-reglering avbländningens kvalitet?
Istället för abrupt av/på kan ett PWM-baserat system (pulsbreddsmodulering) dämpa extraljusen stegvis. Det innebär att ljuset progressivt minskar till 10% av maxintensiteten under 200–500 ms, istället för att omedelbart stängas av. Fördelar:
- Mjukare förarbeteende – minskar den plötsliga kontrastförändringen
- Längre livslängd för LED-modulerna (termisk chock minskas)
- Kan kombineras med adaptiv ljusreglering baserad på hastighet
- Möjliggör partiell avbländning (t.ex. 30% ljusstyrka vid 100 meters möte)
För en fördjupad teknisk genomgång av PWM och smarta styrsystem rekommenderar vi vår artikel om adaptiv ljusreglering för LED-extraljus med PWM och smarta system.
Hur justerar du extraljusen rätt för att minimera bländning?
Även med ett perfekt avbländningssystem är korrekt inriktning av extraljusen avgörande. Felaktigt inriktade extraljus bländar trafik även vid halvljus. Svensk lagstiftning kräver att extraljus inte lyfter sin ljusbild över horisontallinjen.
Grundregel: Extraljusets ljusbild ska riktas nedåt med minst 1–2 graders depression från horisontallinjen. Vid 100 meters avstånd ska ljuscentrum träffa vägbanan, inte en mötande förares ögon. Felaktig inriktning av ett 20 000 lumen LED-extraljus kan vara lika farlig som att köra med helljuset permanent påslaget vid möte.
Vill du veta exakt hur du justerar extraljusen korrekt finns en komplett praktisk genomgång i vår artikel om att justera extraljus rätt och undvika bländning i trafiken.
Vanliga fel och hur du undviker dem
❌ Vanliga misstag
- • Relä kopplat till parkeringsljus istället för helljus
- • Underdimensionerade kablar (spänningsfall > 0,5V)
- • Sensor placerad bakom solfilm på vindruta
- • Ingen tidsfördröjning – extraljus tänds vid kortare mötestillfällen
- • Felaktig jordning orsakar intermittent funktion
✅ Best practice
- • Koppla alltid styrning via helljussignalen
- • Dimensionera kabel för minst 150% av maxström
- • Montera sensorer utan hinder i synfältet
- • Använd tidsfördröjningsrelä (0,5–2 sek)
- • Säkra alla anslutningar med vattentäta kontaktdon (IP67+)
Expertrekommendation: Vilket system passar din situation?
Rekommendation från LEDextraljus.eu:s tekniska specialister
Personbil & SUV med 1–2 extraljus: Signalbaserat SPDT-relä (30A) kopplat till helljussignalen. Enkelt, pålitligt och kostnadseffektivt. Komplettera med korrekt inriktning.
Offroad 4x4 med LED-ramp: Dubbelt relä med 1-sekunders tidsfördröjning + PWM-kontroller för mjuk dimning. Säkerställ IP67-klassad kabelsats.
Lastbil & tunga fordon: CAN-bus-integrerat system eller LiDAR-modul för 24V-system. Zonindelning som separerar extraljus från arbetsljus.
Alla fordonstyper: Komplettera alltid automatisk avbländning med korrekt mekanisk inriktning av extraljusen.
Sammanfattning: Checklista för laglig och säker avbländning
- Välj avbländningssystem anpassat till fordonstyp och spänningssystem (12V/24V)
- Dimensionera relä för minst 150% av extraljusens totala strömförbrukning
- Koppla styrsignalen exakt till helljussignalen – verifiera med multimeter
- Installera kablar med rätt dimensionering och vattentäta anslutningar (IP67+)
- Rikta extraljusen korrekt: minst 1–2 graders depression från horisontallinjen
- Testa systemet i mörker: extraljus ska vara av vid halvljus, på vid helljus
- Överväg PWM-reglering för mjukare avbländning och längre LED-livslängd
- Kontrollera att ECE-godkänning finns för samtliga extraljus
Viktigt: Denna artikel är en teknisk vägledning. Kontrollera alltid aktuella lokala regler med Transportstyrelsen. Montering av extraljus på fordon kräver att ljusen uppfyller gällande ECE-föreskrifter och att installationen är fackmannamässigt utförd. Vid osäkerhet – anlita en behörig elektriker med fordonsspecialisering.
Vanliga frågor
När måste extraljus släckas vid möte med mötande trafik i Sverige?
Enligt svensk trafiklagstiftning (4 kap. 21 § trafikförordningen) måste extraljus och fjärrstrålkastare släckas senast 100 meter innan möte med annan trafikant. Automatiska avbländningssystem reagerar på under 50 ms, vilket ger god marginal vid hastigheter upp till 130 km/h.
Vilket avbländningssystem är bäst för extraljus – signalrelä eller kamerabaserat system?
För personbilar och SUV med 1–2 extraljus räcker ett signalbaserat SPDT-relä (30A) kopplat till helljussignalen. Kamerabaserade system kostar 2 000–8 000 kr och passar bättre för fordon som kräver hög precision. Signalrelä kostar bara 200–600 kr och är pålitligast för de flesta användare.
Hur installerar man ett signalbaserat avbländningssystem för LED-extraljus steg för steg?
Identifiera helljussignalen med multimeter, montera relät max 30 cm från batteriet med minst 6 mm² kabel, koppla reläspolen (terminal 86) till helljussignalen och terminal 85 till jord, anslut terminal 30 till +12V via säkring och terminal 87 till extraljusens plusledning. Testa att extraljusen släcks inom 50 ms vid halvljus.
Vad kostar ett automatiskt avbländningssystem för LED-extraljus?
Priset varierar kraftigt beroende på systemtyp: signalrelä kostar 200–600 kr, kamerabaserade system 2 000–8 000 kr, CAN-bus-integration 3 000–12 000 kr och LiDAR-moduler för lastbilar 5 000–20 000 kr. För de flesta privatfordon är signalreläet den mest kostnadseffektiva och lagliga lösningen.
Vad gäller i Sverige för avbländning av extraljus på lastbilar och tunga fordon?
I Sverige måste tunga fordon över 3,5 ton ha ECE-godkända extraljus med avbländningssystem som fungerar från −40°C till +105°C. Lastbilar kör på 24V-elsystem, vilket kräver reläer dimensionerade för minst 20A/24V. Komponenter dimensionerade för 12V får aldrig användas i 24V-system – det kan orsaka överhettning och brand.
Hur kraftigt bländar ett LED-extraljus utan avbländning vid möte?
LED-extraljus producerar 10 000–50 000 lumen framåt och kan orsaka en bländningseffekt på över 30 000 lux vid möte. Återhämtningstiden för mötande förare är 5–7 sekunder, vilket vid 100 km/h motsvarar upp till 200 meters blind körning. Det är därför automatisk avbländning inom 100 meter är lagstadgad.
PWM-reglering eller abrupt av/på – vilket är bättre för LED-extraljus avbländning?
PWM-reglering är överlägsen för LED-livslängd och körsäkerhet. Ett PWM-system dimmar ned extraljusen progressivt under 200–500 ms till 10% av maxintensitet, jämfört med abrupt av/på. Det minskar termisk chock på LED-modulerna, ger mjukare förarbeteende och möjliggör partiell avbländning, till exempel 30% ljusstyrka vid 100 meters möte.
Varför fungerar avbländningssystemet för extraljus intermittent eller oregelbundet?
Vanligaste orsakerna är felaktig jordning, relä kopplat till parkeringsljus istället för helljussignalen, eller underdimensionerade kablar med spänningsfall över 0,5V. Ytterligare orsaker inkluderar sensor placerad bakom solfilm på vindrutan eller icke-vattentäta kontaktdon som korroderar. Lösning: kontrollera jordpunkten, verifiera helljussignalen med multimeter och använd IP67-klassade anslutningar.
Källor och referenser
1. Transportstyrelsen - "Trafikförordningen (1998:1276), 4 kap. 21 § – Regler för extraljus och bländning vid möte på svenska vägar"
2. Trafikverket - "Vägbelysning och synlighet: Bländningseffekter och återhämtningstider för trafikanter i mörker"
3. Swedish Standards Institute (SIS) - "SS-EN 13003: Fordonsmonterade lyktors fotometriska krav och IP-klassning för LED-extraljus"
4. Naturvårdsverket / VTI (Statens väg- och transportforskningsinstitut) - "Synförmåga och bländning vid nattlig körning: Reaktionstider och riskanalys vid 90–110 km/h"
5. UNECE (United Nations Economic Commission for Europe) - "Regulation No. 112 – Uniform provisions concerning the approval of motor vehicle headlamps and automatic beam switching systems"
6. Imagesensing Systems / Bosch Automotive - "Camera-based and LiDAR-based automatic high-beam control systems: Response latency, detection range and regulatory compliance for European markets"
