EMC-störningar från LED-extraljus: Så löser du det

15 juni 2026 • 8 min läsning • Senast uppdaterad: 15 juni 2026

Viktiga slutsatser – EMC och ljudstörningar från LED-extraljus

→ Upp till 40% av alla LED-relaterade installationsproblem på lastbilar handlar om radiostörningar eller hörbara interferenser från drivdon
→ Billiga LED-drivdon utan EMC-filtrering kan störa CAN-bus, radio, GPS och säkerhetssystem på moderna fordon
→ Rätt jordning, ferritkärnor och skärmade kablar löser upp till 90% av alla EMC-problem
→ EU-direktivet 2014/30/EU kräver EMC-godkännande för all elektrisk utrustning – inklusive LED-extraljus

Du har monterat ett par LED-extraljus på lastbilen – och plötsligt surrar det i högtalarna, radion hackar eller GPS:en tappar signal. Det är ett vanligare problem än de flesta tror. LED-teknikens höga frekvensväxling och de drivdon som styr strömmen skapar elektromagnetiska fält som kan orsaka allt från irriterande ljud till allvarliga störningar i fordonets elektroniksystem. Den här guiden förklarar exakt vad som händer, hur du identifierar källan och – viktigast av allt – hur du åtgärdar problemet.

Vad är EMC-störningar och varför uppstår de i LED-extraljus?

EMC (Elektromagnetisk kompatibilitet) handlar om att elektrisk utrustning varken ska störa annan utrustning eller vara känslig för störningar utifrån. LED-drivdon arbetar med switchfrekvenser på typiskt 20–200 kHz, vilket genererar elektromagnetiska emissioner som kan sprida sig via kablar och luften till andra system i fordonet.

En LED-lampa behöver ett drivdon för att omvandla fordonets likspänning (12V eller 24V) till den exakta ström som LED-chippet kräver. Drivdonet är i grunden en switchande strömkälla – en elektronisk komponent som slår strömmen av och på tusentals till hundratusentals gånger per sekund. Denna snabba växling skapar elektriska "brus" i form av högfrekventa spänningsspikar.

Dessa störningar sprider sig på två sätt: ledningsburen störning (via ström- och jordkablar till resten av elsystemet) och strålad störning (som radiovågor direkt från kablar och elektronikkomponenter). På moderna lastbilar med komplexa CAN-bus-nätverk och mängder av känslig elektronik kan även svaga EMC-störningar orsaka oväntade konsekvenser.

Vanliga symptom på EMC-störningar från LED-extraljus

Elektriska symptom:

• Radion hackar eller försvinner helt
• GPS tappar signal eller ger felaktigt läge
• CAN-bus-felkoder dyker upp i instrumentpanelen
• Blinkljusen blinkar i fel takt
• Backkamera visar brus

Hörbara symptom:

• Surrande ljud i högtalarna
• Visslande eller gnissling vid acceleration
• Klickande ljud synkroniserat med blinkers
• Frekvensvarierande brus vid motorvarvtal
• Stötstörningar vid hastighetsvariationer

Hur identifierar du källan till störningarna?

Systematisk felsökning är nyckeln. Börja alltid med att koppla ur LED-extraljusen helt och bekräfta att störningen försvinner. Därefter kan du isolera om problemet sitter i drivdonet, kablaget eller anslutningarna – varje steg halverar felsökningstiden.

Steg-för-steg identifiering

Bekräfta källan

Koppla ur LED-extraljusen. Om störningen försvinner är extraljusen boven. Om störningen kvarstår, leta på annat håll.

Isolera drivdonet

Koppla ur LED-lampan men låt drivdonet vara koppat. Om störningen kvarstår sitter problemet i drivdonet eller kablaget, inte i LED-chippet.

Kontrollera jordning

Mät resistansen i jordanslutningen med multimeter. Värden över 0,5 ohm indikerar dålig jord – en vanlig källa till hörbara interferenser.

Testa kabeldragning

Förbi-drag kablaget manuellt och kontrollera om störningarna minskar när kablar dras bort från radioantenner och CAN-bus-kablar.

En grundlig genomgång av felsökning av LED-extraljus på lastbilar kan spara dig timmar av provning. Kom ihåg att dokumentera varje steg – det gör det lättare att återskapa och åtgärda problemet permanent.

Hur mäter du EMC-störningar praktiskt?

Du behöver inte dyr laboratorieutrustning för att identifiera de flesta EMC-problem. En AM-radio (mottaglig för störningar i 150 kHz–30 MHz-bandet), en multimeter och en oscilloskop på ingångsnivå ger dig tillräcklig information för att diagnostisera och åtgärda de vanligaste problemen.

Mätmetoder för olika störningstyper

Störningstyp	Mätverktyg	Metod	Acceptabelt värde
Ledningsburen EMC	Oscilloskop + sond	Mät spänningsrippel på matarledning	Under 50mV rippel
Strålad EMC	AM-radio som detektor	Håll radio nära kablage, lyssna efter brus	Inget hörbart brus >30cm avstånd
Jordimpedans	Multimeter (AC/DC)	Mät resistans i jordkabel	Under 0,1 ohm
Hörbart brus	Öra + frekvensanalysapp	Spela in och analysera frekvensspektrum	Inget högt brus under körning

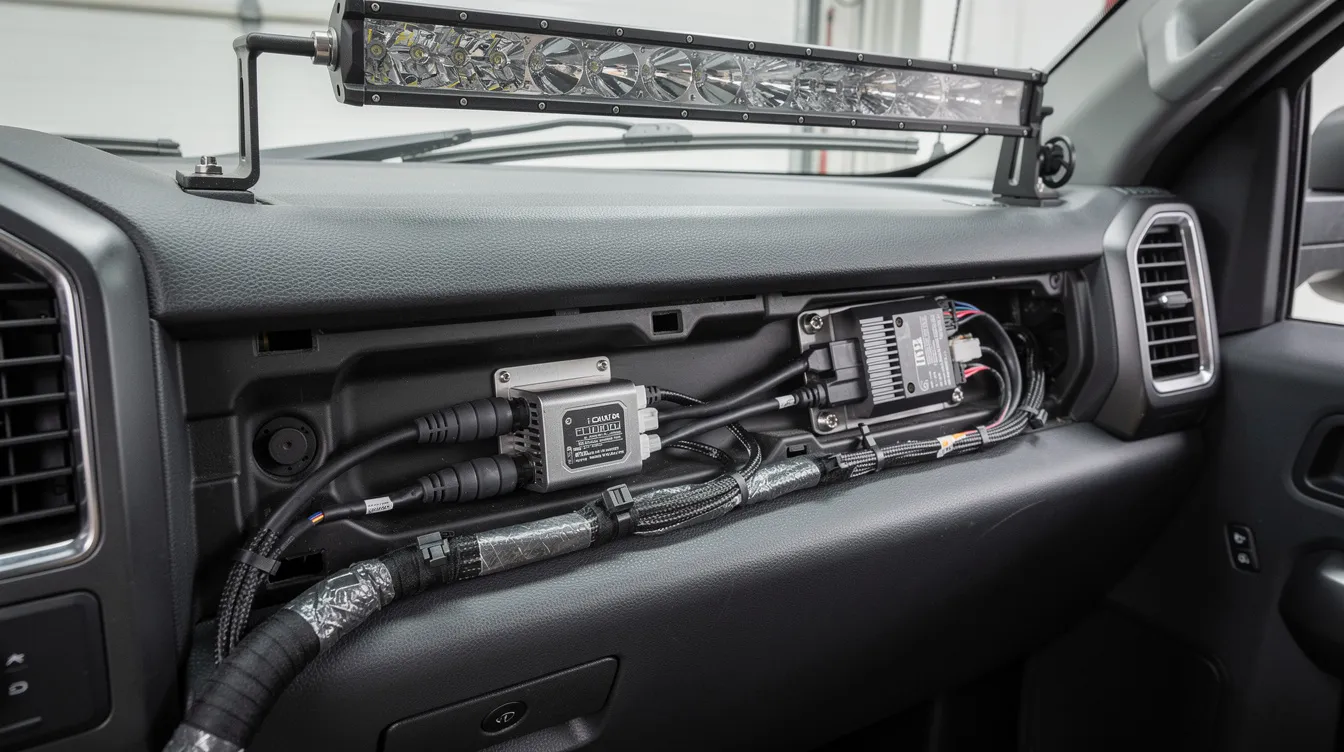

LED-drivdon med ferritkärnor och skärmade kablar för EMC-filtrering på lastbil – åtgärder mot radiostörningar och elektromagnetisk interferens vid installation av LED-extraljus

Hur åtgärdar du radiostörningar från LED-drivdon?

De mest effektiva åtgärderna mot EMC-störningar är: ferritkärnor på kablarna (minskar strålad störning med upp till 20–30 dB), kondensatorer parallellt med strömförsörjningen (dämpar spänningsrippel) och rätt jordning direkt till fordonets chassis – inte via befintlig kabelstam.

Ferritkärnor – enkla och effektiva

Ferritkärnor är ringformade eller klaffliknande komponenter av ferromagnetiskt material som du kläm-monterar runt kabeln. De absorberar högfrekventa störningar och omvandlar dem till ofarlig värme. Placera ferritkärnor nära störningskällan (drivdonet) och nära det störningskänsliga systemet (radioantenn, GPS-antenn).

Praktisk tumregel: linda kabeln 2–3 varv genom ferritkärnan för maximal dämpning. En ferritkärna av typ Fair-Rite 31-material ger 100–300 ohm impedans vid 100 MHz och är ett kostnadseffektivt förstaval. Kostar typiskt 20–50 kr per styck och löser ofta problemet på 15 minuter.

Kondensatorfilter för spänningsrippel

En elektrolytkondensator på 100–470 µF (25V-klassad för 12V-system, 50V för 24V-system) placerad parallellt direkt vid drivdonets ingång jämnar ut spänningsripplet avsevärt. Komplettera med en keramisk kondensator på 100 nF för att dämpa höga frekvenser som elektroly-ten inte hanterar lika bra.

Praktisk checklista – åtgärder i prioritetsordning

1. Kontrollera och förbättra jordningen – direkt till chassit, kortaste möjliga kabel
2. Montera ferritkärnor på matarledning och returledning nära drivdonet
3. Lägg till kondensatorfilter (100µF + 100nF) vid drivdonets ingång
4. Dra kablage bort från känsliga signalkablar (minst 10 cm avstånd)
5. Byt till skärmad kabel om ovanstående inte räcker
6. Uppgradera till ett EMC-certifierat drivdon om problemet kvarstår

Rätt jordning av LED-extraljus på lastbilar och offroad-fordon är ofta den enskilt viktigaste faktorn. En felaktig jordslingslinga fungerar som en antenn och förstärker störningarna istället för att eliminera dem.

Vad orsakar hörbara interferenser och hur åtgärdar du dem?

Hörbara interferenser – surrande, visslande eller klickande i högtalarna – orsakas nästan alltid av att LED-drivdonets switchstörningar kopplas in i fordonets audiokrets via en gemensam jordpunkt eller via strömförsörjningen. Lösningen är att isolera strömkretsar och förbättra jordning.

Jordslingor och hur du bryter dem

En jordslingslinga uppstår när ström kan flöda genom två eller fler jordvägar och skapa en "antennloop". På lastbilar är detta vanligt eftersom kabelsystemen är komplexa och kablar dras långa sträckor. Lösningen är att säkerställa att alla komponenter har en gemensam jordpunkt – ett enda ställe på chassit där alla jordkablar möts (kallas "star earthing" eller stjärnpunksjordning).

Hörbara störningar som varierar med motorvarvtalet (vanligtvis surr som ökar med ökande rpm) tyder på att generatorns växelspänningskomponent kopplas in i audiokretsen. Detta löses med ett audioisolationsfilter (jordbrytare) på radions strömförsörjning och förbättrad kardning av ledningarna.

PWM-frekvensens påverkan på hörbara störningar

Många LED-drivdon och dimningssystem använder PWM (Pulse Width Modulation) för ljusreglering. Om PWM-frekvensen hamnar inom hörbart intervall (20 Hz–20 kHz) kan du bokstavligen höra dimningssignalen. Bra drivdon använder PWM-frekvenser över 20 kHz (vanligtvis 25–50 kHz) vilket är utanför hörbart spektrum. Kontrollera drivdonets specifikation – PWM-frekvens bör alltid anges i databladet. Du kan läsa mer om hur PWM och adaptiv ljusreglering fungerar i LED-extraljus för att förstå tekniken bakom och välja rätt komponenter.

Hur påverkar EMC-störningar CAN-bus och moderna fordonssystem?

⚠️ Viktigt: Störningar på CAN-bus kan i värsta fall aktivera felvarningar, stänga av viktiga säkerhetssystem (ABS, ESC) eller orsaka oförutsedda elektroniska händelser. På lastbilar med avancerade förarassistanssystem (ADAS) kan EMC-störningar från felaktigt installerade LED-extraljus vara en direkt trafiksäkerhetsrisk.

CAN-bus (Controller Area Network) är ryggraden i moderna fordons kommunikationssystem. Det är ett differentiellt signalsystem som är relativt robust mot störningar – men det har sina gränser. LED-drivdon som emitterar störningar i 125 kHz–1 MHz-bandet kan direkt interferera med CAN-bus-kommunikationen som opererar vid 125 kbit/s (low speed) eller 500 kbit/s (high speed).

Att förstå hur CAN-bus och LED-extraljus samspelar och hur du skyddar elsystemet är avgörande vid installation på moderna lastbilar och kommersiella fordon. Installera aldrig LED-extraljus direkt i CAN-bus-styrda kretsar utan korrekt relä och filter.

Vilka lagkrav och EMC-standarder gäller i Sverige?

I Sverige och inom EU regleras EMC av direktiv 2014/30/EU. All elektrisk utrustning som säljs i EU måste uppfylla EMC-kraven och bära CE-märkning. För fordonsbelysning gäller dessutom UNECE-reglering R10 (EMC för fordon och komponenter), som specificerar gränsvärden för emissioner och immunitet.

Vad CE och UNECE R10 innebär för dig

CE-märkning på LED-extraljus bekräftar att tillverkaren påstår att produkten uppfyller EMC-direktivet – men det är en egendeklaration. UNECE R10, som är obligatorisk för fordonsmonterad elektrisk utrustning, kräver tredjepartsverifiering hos ett ackrediterat testlaboratorium. Välj alltid produkter med verifierbar UNECE R10-certifiering, inte bara CE-märkning, för installation på lastbilar i yrkestrafik.

ECE-godkänd belysning är också viktigt ur ett helhetsperspektiv – läs mer om vad ECE-godkänt extraljus och vad märkningarna faktiskt innebär för din installation och dess laglighet på svenska vägar.

Standard	Täcker	Verifiering	Krav
EU 2014/30/EU (EMC-direktivet)	All elektrisk utrustning i EU	Egendeklaration (DoC)	Grundkrav
UNECE R10	Fordonsmonterad elektrisk utrustning	Tredjepartstest	Rekommenderas starkt
CISPR 25	Radiostörningsgränser för fordon	Tredjepartstest	Guldstandard
ISO 11452	Immunitet mot externa störningar	Tredjepartstest	Premium-produkter

Svenska förhållanden – varför EMC är extra viktigt på svenska lastbilar

Svenska lastbilar och offroad-fordon utsätts för extrema förhållanden: temperaturer från -40°C till +35°C, salt och fukt från vintervägar, och grovt vägunderlag som ger vibrationer. Dessa faktorer påverkar EMC-prestandan på flera sätt:

❄️ Kyla och EMC

Vid -20°C förändras kapacitansvärden i filter med upp till 30%, vilket påverkar filteregenskaperna. Välj kondensatorer och komponenter med bred temperaturspecifikation (-40°C till +85°C).

🔧 Vibrationer och kontakter

Lösa kontakter ger intermittenta jordproblem som skapar impulsartade EMC-störningar. Använd vibrationssäkra kontaktsystem och kontrollera regelbundet alla anslutningar.

💧 Fukt och korrosion

Korroderade jordanslutningar ökar impedansen dramatiskt och skapar nya störningsslingor. Skydda alla anslutningar med kontaktfett och välj IP67-klassad utrustning.

Rostskydd för extraljusets elektriska anslutningar är inte bara en fråga om livslängd – det är direkt kopplat till EMC-prestandan. En korroderad anslutning som ökar i resistans kan omvandla en tidigare problemfri installation till en störningskälla. Läs mer om hur du skyddar extraljusets elektriska anslutningar mot rost och korrosion i svenska förhållanden.

Väljer du rätt drivdon från början?

Det bästa sättet att undvika EMC-problem är att välja rätt drivdon från start. Kvalitetsdrivdon med inbyggda EMC-filter, korrekt dimensionerade för fordonets spänningssystem (12V eller 24V), sparar tid och pengar jämfört med att eftermontera lösningar.

Det finns två grundläggande typer av LED-drivdon: konstantström och konstantspänning. Ur EMC-perspektiv har konstantströmsdrivdon generellt bättre filtreringsegenskaper eftersom de är designade för exakt strömreglering – vilket kräver effektivt switchande elektronik med inbyggd filtrering. Förstå skillnaderna bättre genom att läsa om LED-drivdon för lastbilar: konstantström kontra konstantspänning.

Vad du ska titta efter i drivdonets specifikation

✓ EMC-standard: UNECE R10 eller CISPR 25 klass 5 (strängaste klassen)
✓ PWM-frekvens: Ska vara >20 kHz, helst 25–50 kHz
✓ Spänningsrippel: Under 1% av nominell spänning vid full last
✓ Ingångsspänningsfilter: Inbyggd EMI-filter angiven i databladet
✓ Multivolt-funktion: Stabil drift på både 12V och 24V minskar transienter vid spänningsfluktuationer

Expertrekommendationer för EMC-fri LED-installation

Expertperspektiv – Belysningsspecialist

LED-installation och EMC på tunga fordon

"Nio av tio EMC-problem vi ser på lastbilar och offroad-fordon hade kunnat förhindras med tre enkla åtgärder: stjärnpunktsjordning, ferritkärnor på matarledningen och ett EMC-certifierat drivdon. Investeringen är minimal jämfört med kostnaden att felsöka problemet i efterhand – särskilt på en lastbil i kommersiell drift där varje timme ute ur trafik kostar pengar."

"På lastbilar med 24V-system är EMC-problemen generellt mer uttalade än på 12V-personbilar, eftersom switchtransienterna är proportionellt större. Välj alltid drivdon specifikt dimensionerade och testade för 24V-drift, inte produkter med enkel spänningsomvandlare som tillägg."

Sammanfattning – 5 nyckelpunkter för EMC-fri LED-installation

1 Välj rätt från start: EMC-certifierade drivdon (UNECE R10, CISPR 25) med PWM-frekvens över 20 kHz eliminerar de flesta problem innan de uppstår
2 Stjärnpunktsjordning: En gemensam jordpunkt på chassit för alla extraljuskretsar är den enskilt viktigaste åtgärden mot hörbara interferenser
3 Ferritkärnor och kondensatorer: Billiga och effektiva eftermonteringslösningar som löser upp till 90% av återstående problem
4 Kabeldragning med omtanke: Håll LED-kablaget minst 10 cm borta från radioantennkablar, GPS-kablar och CAN-bus-kablar
5 Svenska förhållanden: Skydda alla anslutningar mot fukt och korrosion – en korroderad jordanslutning förvandlar en bra installation till en störningskälla

EMC och ljudstörningar från LED-extraljus är ett hanterbart problem när du förstår grunderna. Med rätt val av komponenter, korrekt installation och de enkla åtgärder som beskrivs i den här guiden kan du njuta av all prestanda och säkerhet som modern LED-belysning erbjuder – utan att kompromissa med dina fordons elektroniksystem eller din komfort bakom ratten.

Vanliga frågor

Vad orsakar EMC-störningar från LED-extraljus på lastbilar?

LED-drivdon arbetar med switchfrekvenser på 20–200 kHz som genererar elektromagnetiska emissioner. Dessa sprids via ledningsburen störning (genom ström- och jordkablar) och strålad störning (som radiovågor från kablar och elektronik). På moderna lastbilar med CAN-bus kan även svaga störningar orsaka allvarliga konsekvenser.

Vad är skillnaden mellan CE-märkning och UNECE R10 för LED-extraljus?

CE-märkning är en egendeklaration där tillverkaren själv påstår att produkten uppfyller EMC-direktivet 2014/30/EU. UNECE R10 kräver tredjepartsverifiering hos ett ackrediterat testlaboratorium och är obligatorisk för fordonsmonterad utrustning. För lastbilar i yrkestrafik rekommenderas alltid UNECE R10-certifierade produkter.

Hur monterar man ferritkärnor på LED-extraljus för att minska radiostörningar?

Klämmontera ferritkärnor nära störningskällan (drivdonet) och nära känsliga system som radioantenn och GPS. Linda kabeln 2–3 varv genom ferritkärnan för maximal dämpning. En ferritkärna av Fair-Rite 31-material ger 100–300 ohm impedans vid 100 MHz och kostar typiskt 20–50 kr per styck.

Vad kostar det att åtgärda EMC-störningar från LED-extraljus?

De billigaste och mest effektiva åtgärderna är ferritkärnor à 20–50 kr per styck och kondensatorer (100µF + 100nF) för några tiotal kronor. En ferritkärna kan lösa problemet på 15 minuter. Dyrare alternativ är skärmad kabel eller byte till ett EMC-certifierat drivdon med inbyggt EMI-filter.

Varför är EMC extra viktigt på svenska lastbilar i svenska förhållanden?

Svenska lastbilar utsätts för temperaturer från -40°C till +35°C, vägssalt och fukt. Vid -20°C förändras kapacitansvärden i EMC-filter med upp till 30%. Korroderade jordanslutningar ökar impedansen dramatiskt och skapar nya störningsslingor. Välj komponenter med temperaturspecifikation -40°C till +85°C och IP67-klassad utrustning.

Vilka tekniska specifikationer ska ett EMC-säkert LED-drivdon ha?

Ett EMC-godkänt drivdon ska ha PWM-frekvens över 20 kHz (helst 25–50 kHz), spänningsrippel under 1% vid full last, inbyggt EMI-filter och certifiering enligt UNECE R10 eller CISPR 25 klass 5. För 24V-lastbilar krävs drivdon specifikt dimensionerade och testade för 24V-drift.

Ferritkärnor eller kondensatorfilter – vad är bäst mot LED-störningar?

Båda behövs för bästa resultat. Ferritkärnor minskar strålad störning med upp till 20–30 dB och monteras runt kablarna. Kondensatorer (100µF elektrolyt + 100nF keramisk) placeras parallellt vid drivdonets ingång och dämpar ledningsburen spänningsrippel. Tillsammans löser de upp till 90% av alla EMC-problem.

Varför surrar det i högtalarna när LED-extraljusen är påslagna?

Hörbara interferenser orsakas av att LED-drivdonets switchstörningar kopplas in i fordonets audiokrets via en gemensam jordpunkt eller strömförsörjning. Lösningen är stjärnpunktsjordning – alla jordkablar samlas i en gemensam punkt på chassit. Kontrollera även att jordanslutningens resistans är under 0,1 ohm med en multimeter.

Hur identifierar man om LED-extraljusen stör CAN-bus på lastbilen?

Symptom inkluderar CAN-bus-felkoder i instrumentpanelen, blinkljus som blinkar i fel takt och oförutsedda elektroniska händelser. LED-drivdon som emitterar störningar i 125 kHz–1 MHz-bandet kan direkt interferera med CAN-bus som opererar vid 125 kbit/s eller 500 kbit/s. Koppla ur extraljusen och bekräfta om felen försvinner.

Hur mäter man EMC-störningar från LED-extraljus utan dyr utrustning?

En AM-radio fungerar som detektor för störningar i 150 kHz–30 MHz-bandet – håll den nära kablaget och lyssna efter brus. En multimeter mäter jordimpedans (ska vara under 0,1 ohm). En enkel oscilloskop mäter spänningsrippel på matarledningen (acceptabelt under 50mV). Inget hörbart brus ska uppstå på mer än 30 cm avstånd.
