LED-matrisljus i extraljus: Bättre sikt på svenska vägar

2 juni 2026 • 8 min läsning • Senast uppdaterad: 2 juni 2026

Viktiga insikter: LED-matrisering i extraljus

→ Moderna LED-matrisljus med individuell chip-styrning kan förbättra siktfältet med upp till 40% jämfört med konventionella enhetliga ljuskällor
→ Segmenterad ljusarkitektur möjliggör dynamisk bländningskontroll – avgörande på mörka svenska landsvägar och i terräng
→ Multi-LED-moduler med upp till 32 individuellt styrda segment levererar precisionsiluminans som ger säkrare körning i alla väderförhållanden
→ Adaptiva ljusmönster anpassade för snö, is och dimma är direkt relevanta för svenska vinterförhållanden från oktober till april

Belysningstekniken i fordon har genomgått en revolution. Det som tidigare var en enkel glödlampa bakom ett reflektorglas är idag en sofistikerad elektronisk arkitektur med dussintals individuellt styrda LED-chips arrangerade i precisa matrismönster. För dig som kör i Sverige – oavsett om det handlar om en pickup i Norrlandsfjällen, en lastbil på E4:an eller en SUV på isiga glesbygdsvägar – kan skillnaden mellan ett gammalt extraljus och ett modernt LED-matrisljus bokstavligen vara skillnaden mellan att se och att inte se.

Vad är egentligen LED-matrisering och hur fungerar det i extraljus?

Direkt svar: LED-matrisering innebär att ett extraljus innehåller ett rutnät av enskilda LED-chips – ofta 12 till 64 stycken – där varje chip kan tändas, dämpas eller släckas oberoende av de andra. Detta ger fordonet förmågan att forma ljusstrålen dynamiskt istället för att kasta ett fast ljuskon framåt.

I ett traditionellt extraljus – oavsett om det är halogen eller en enkel LED – kommer ljuset från en enda källa och kastas i ett förutbestämt mönster framåt. Det går inte att justera var ljuset hamnar utan att fysiskt flytta eller byta ut lampan. Med en LED-matris är situationen helt annorlunda.

Varje enskilt LED-chip i matrisen är kopplat till en styrmodul – en avancerad elektronisk enhet som med hjälp av sensorer, kameror eller manuella indata kan fatta beslut om vilka chips som ska vara aktiva. Resultatet är ett ljusmönster som förändras i realtid baserat på omgivningen.

Tekniska grundprinciper i en LED-matrismodul

Komponent	Funktion	Relevans för extraljus
LED-chipmatris	Individuellt adresserbara ljuskällor i rutnät	Möjliggör dynamisk ljusformning
PWM-styrmodul	Pulsbreddsmodulering för dimning per chip	Gradvis intensitetsreglering utan flimmer
Termisk hantering	Kylfläns och värmeledning per LED-zon	Förhindrar överhettning vid partiell drift
Optisk segmentering	Individuella linser per chip-grupp	Precisionsformning av varje ljussegment

Hur förbättrar segmenterad ljusarkitektur sikten på svenska vägar?

Direkt svar: Segmenterad ljusarkitektur låter fordonet lysa upp exakt de delar av vägen som behöver belysning – och undvika att blända mötande trafik. På svenska vägar med långa raka sträckor, älgar i vägkanten och täta vinterdimmer är detta extremt värdefullt.

Sverige har några av Europas mest utmanande körförhållanden. I norr innebär polarnätterna upp till 20 timmars mörker per dygn under vintermånaderna. Kombinera det med snöblindhet, isiga vägar och fauna som plötsligt kliver ut från skogen – och du förstår varför precisionsiluminans inte är ett lyxproblem utan en säkerhetsfråga.

Statistik: Ljusets påverkan på trafiksäkerhet

• 75% av alla allvarliga viltolyckor i Sverige sker under mörker eller skymning
• 40 meter extra stoppsträcka vid 90 km/h kan vara skillnaden mellan en olycka och en undvikningsmanöver
• Adaptiva extraljus kan öka den synliga siktlängden med 35–50% jämfört med konventionella system
• Över 4 700 viltolyckor med älg rapporteras i Sverige varje år – majoriteten nattetid

Med ett segmenterat LED-extraljus kan fordonets system – eller föraren manuellt – aktivera specifika ljuszoner. Till exempel kan de övre segmenten i en LED-ramp som monteras på en pickup eller lastbil stängas av när mötande fordon detekteras, medan de nedre segmenten fortsätter lysa upp vägbanan. Resultatet: du ser mer, och du bländar ingen.

Exempel på segmenterade ljusmönster i praktiken

Offroad-läge (SUV/pickup i terräng):
Alla segment aktiva för maximalt 270-graders synfält. Hjälper att se stenar, trädrötter och bäckar vid sidan av körspåret.
Landsvägsläge (bil/lastbil på motorväg):
Centrala segment på fullt, periferin nedtonad. Lång fokuserad ljuskägla framåt utan onödig sidostörning.
Mötesläge (mörk landsväg):
Övre och yttre segment dämpas automatiskt. Mötande förare slipper bli bländad, medan vägbanan förblir upplyst.
Dimläge (tät snöyra eller dimma):
Nedre segment aktiveras med bredare horisontell spridning. Minskar bakreflektion från vattendroppar och snöflingor.

Varför är individuell chip-styrning viktigare än total lumen-output?

Direkt svar: Mer lumen betyder inte automatiskt bättre sikt. Det avgörande är var lumens hamnar. En 20 000-lumens matrisljus med precisionsstyrning ger bättre praktisk sikt än ett 30 000-lumens enhetligt ljus som kastar hälften av ljuset fel.

Det är lätt att fastna i lumen-siffror när man väljer extraljus. Tillverkarna marknadsför gärna sina produkter med imponerande rådata – men i verkligheten är effektiv lumen-placering det som avgör hur bra du ser. Individuell chip-styrning handlar om att optimera ljusenergin mot det område där du faktiskt behöver se.

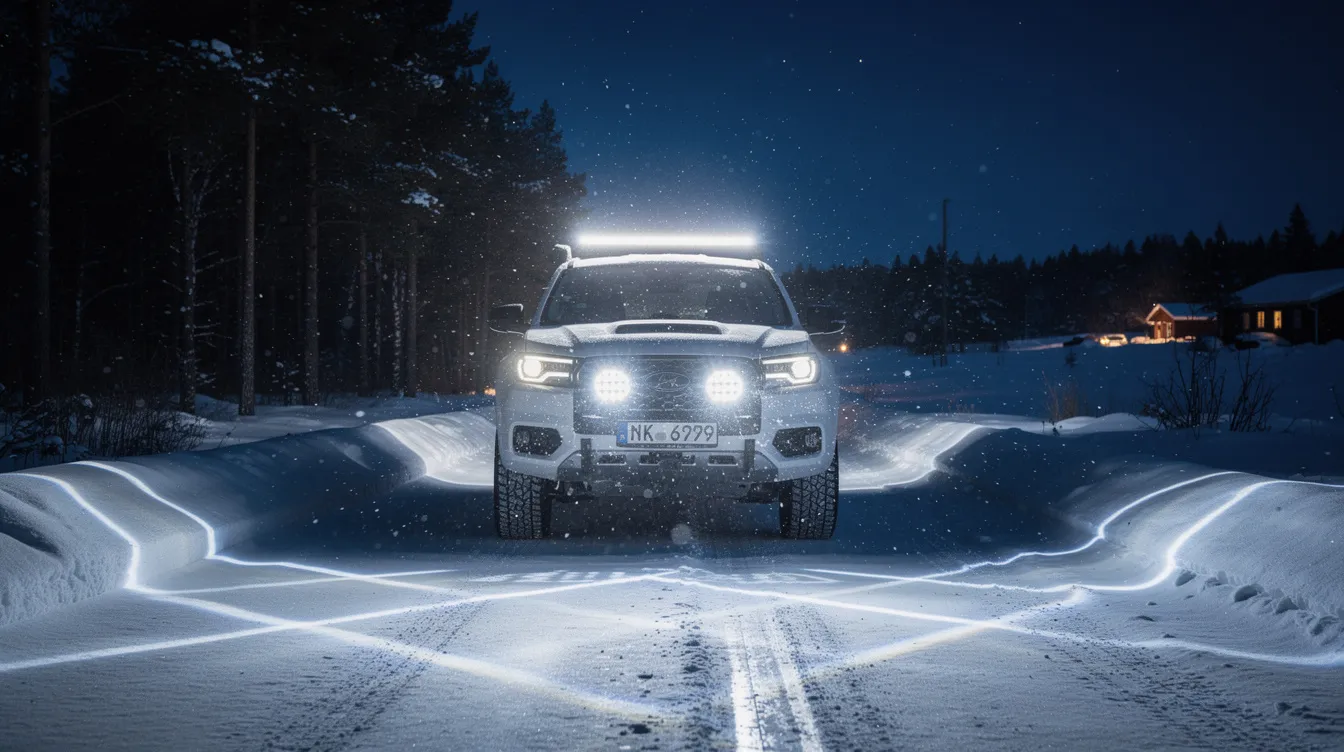

SUV med adaptiva LED-matrisljus och LED-ramp på snöig svensk landsväg – multi-LED-moduler med dynamisk bländningskontroll för säkrare vinterkörning

Tekniska fördelar med individuell chip-styrning

1
Bländningsfrihet: Specifika chips kan stängas av för att undvika att rikta ljus mot reflektiva ytor (vägskyltar, andras retroreflektorer, djurögon) som annars skapar farlig bakblindning för föraren.
2
Termisk livslängd: Chips som inte behövs vid en viss situation kan vila, vilket sänker temperaturen och förlänger LED-komponenternas livslängd. Ett matrisljus kan uppnå 50 000+ driftstimmar.
3
Energieffektivitet: Lastbilar och tunga fordon med matrisljus kan spara 15–25% energi jämfört med att alltid köra alla chips på maxeffekt, vilket minskar bränsleförbrukning och belastning på generatorn.
4
Feltolerens: Om ett enskilt chip slutar fungera fortsätter resten att lysa. Det ger en gradvis degradering istället för ett totalt ljushaveri – kritiskt för lastbilsförare på långa nattliga transporter.

Hur fungerar adaptiva ljusmönster i svenska vinterförhållanden?

Direkt svar: Adaptiva ljusmönster anpassar sig till snö, is, dimma och regn genom att förändra ljusets spridningsvinkel, intensitet och fokuspunkt. I Sverige, där vinterkörning utgör 5–6 månader av årskörkörningen för många, ger detta märkbar säkerhetsförbättring.

Snö och is reflekterar ljus annorlunda än torr asfalt. Tätt snöfall skapar en "vit vägg" av reflekterat ljus om extraljuset är inriktat för klarväderskörning. Moderna matrisljus med adaptiva algoritmer kan detektera sämre siktförhållanden och automatiskt justera ljusmönstret för att minimera bakreflektion och maximera den faktiska synliga siktlängden.

Säsongsvariationer för svenska fordonsägare

Säsong/Väder	Optimalt ljusmönster	Aktiva segment
Klar vinterkörning	Lång fokuserad kägla + bred nedre zon	80% aktiva chips
Tät snöyra	Bred lågmonterad spridning, övre chips av	Nedre 40% aktiva
Dimma (höst/vår)	Horisontell spridning, minimal vertikal vinkel	Nedre 50%, bred spridning
Sommaroffroad	Full aktivering, 270° täckning	100% aktiva chips

Vad gäller för LED-matrisljus och svenska trafikregler?

Viktigt: Svenska regler för extraljus

⚠ Extraljus (fjärrstrålkastare) får endast användas där de inte riskerar att blända andra trafikanter – detta är precis vad matrisstyrning löser tekniskt
⚠ Maximalt 4 extraljus (fjärrstrålkastare) är tillåtet på personbilar och lätta lastbilar i Sverige
⚠ För tunga lastbilar (över 3,5 ton) gäller specifika EU-regleringar (ECE-regler) som styr ljusstyrka och placering
⚠ E-märkning är obligatorisk för alla extraljus som används på allmän väg i Sverige – kontrollera alltid att produkten är godkänd

Den goda nyheten för dig som investerar i avancerade matrisljus är att bländningskontrollfunktionen faktiskt hjälper dig att följa lagen. Istället för att manuellt komma ihåg att stänga av extraljusen vid möte – ett vanligt misstag som kan resultera i böter och farliga situationer – hanterar systemet det automatiskt.

Hur väljer man rätt LED-matrisextraljus för sitt fordon?

Direkt svar: Valet beror på fordonstyp, primärt användningsområde och budget. En offroad-SUV behöver bredare segmentering och hög IP-klassning, medan en långtradarförare prioriterar lång räckvidd och precis bländningskontroll vid möten på mörka riksvägar.

Checklista: Nyckelspecifikationer att kontrollera

✓
Antal LED-segment: Minst 12 segment för grundläggande adaptiv styrning. 24–32 segment för avancerad precision. Fler segment ger finare kontroll men ökar komplexitet och pris.
✓
IP-klassning: Minst IP67 för terrängbruk och svenska vintrar. IP69K för tunga fordon som utsätts för högtryckstvätt.
✓
Färgtemperatur: 5 000–6 000 Kelvin är optimalt för kontrastrikedom i snölandskap. Undvik extrema blåvita toner (över 6 500 K) som kan reducera kontrasten i dimma.
✓
Styrgränssnitt: CAN-bus-kompatibilitet för integration med fordonets eget system, eller separat styrbox med manuell segmentval.
✓
E-märkning: Obligatorisk för vägbruk i Sverige. Kontrollera att intyget täcker den specifika konfiguration du planerar att använda.

Rekommendationer per fordonstyp

🚛 Lastbilar och tunga fordon (HGV)

Prioritera lång räckvidd (500+ meters effektiv sikt), automatisk bländningskontroll och robust IP69K-klassning. LED-rampar med 32+ segment ger bäst resultat för nattliga långtransporter. Integrering med lastbilens CAN-bus möjliggör automatisk anpassning.

🚙 SUV och pickupar (offroad)

Välj breda mönster (120°+ spridning) med full 360°-kompatibilitet vid terrängkörning. IP67 minimum. Manuell segmentomkoppling via fjärrkontroll eller app ger maximal flexibilitet när du byter mellan väg- och terrängkörning.

🚐 Transportbilar och servicefordon

Fokus på bred, jämn belysning vid bakningskörning och arbetsplatser. LED-arbetsljus med matrisstyrning kan ge riktad belysning mot specifika arbetsytor utan att störa omgivningen. Energieffektivitet är viktigt för fordon med långa motorstopptider.

Expertrekommendationer för installation och underhåll

Professionella råd från belysningsspecialister

1. Kalibrering är avgörande: En korrekt monterad och inriktad LED-matrismodul kan leverera 30% mer effektiv belysning än ett felaktigt inriktat system med dubbla lumen-värden.
2. Kablage av rätt dimension: Matrisljus med hög effekt kräver kabelarea på minst 4–6 mm² och separat reläkrets för att undvika spänningsfall som påverkar ljusprestanda.
3. Säsongsservice: Rengör linserna inför vintersäsongen. Snö och is som fastnar i segmentgränser kan reducera ljusflödet med upp till 20%.
4. Firmware-uppdateringar: Nyare matrisljus med digitala styrenheter kan få förbättrade ljusalgoritmer via mjukvaruuppdateringar – kontrollera regelbundet tillverkarens supportportal.

Framtiden: Vart är LED-matristekniken på väg?

Utvecklingen inom LED-matrisering accelererar. Nästa generation av extraljus integrerar AI-baserade bildanalyssystem som kan identifiera inte bara andra fordon utan även vägskyltar, djur och vägmarkeringar – och anpassa ljusmönstret i realtid baserat på denna information. För lastbilsförare och offroad-entusiaster i Sverige innebär detta att extraljuset bokstavligen "lär sig" din körväg och optimerar sig för dina vanliga körmönster.

Pixelljus med upp till 1 000 individuellt styrda mikro-LED-zoner är redan tillgängliga i premiumfordon och börjar nu se sin väg in i eftermarknadsprodukter för extraljussegmentet. Med 1 000 pixlar kan ett extraljus projicera inte bara ett ljusmönster utan faktisk information på vägbanan – varningssymboler, avståndsindikatorer eller navigationspilar.

Sammanfattning: Nyckelpunkter att ta med sig

→ LED-matrisering ger individuell chip-styrning som möjliggör adaptiva ljusmönster och dramatiskt förbättrad sikt
→ Segmenterad ljusarkitektur är direkt relevant för svenska vägar – speciellt för vilt-täta regioner och vinterkörning
→ Rätt val av matrisljus beror på fordonstyp: lastbilar behöver lång räckvidd och CAN-integration, SUV:ar behöver bred adaptiv spridning
→ E-märkning och korrekt installation är inte valfria – de är juridiska krav och säkerhetsförutsättningar
→ Tekniken utvecklas snabbt mot AI-driven pixelljus – de som investerar i matristeknik idag är väl positionerade för framtiden

Vanliga frågor

Vad är LED-matrisering och hur fungerar det i extraljus?

LED-matrisering innebär att ett extraljus innehåller ett rutnät av enskilda LED-chips – ofta 12 till 64 stycken – där varje chip kan tändas, dämpas eller släckas oberoende av de andra. Detta möjliggör dynamisk ljusformning i realtid baserat på omgivningen, istället för ett fast ljuskon framåt.

Är LED-matrisljus bättre jämfört med vanliga LED-extraljus för svenska vägar?

Ja, adaptiva extraljus med matrisstyrning kan öka den synliga siktlängden med 35–50% jämfört med konventionella system. En 20 000-lumens matrisljus med precisionsstyrning ger dessutom bättre praktisk sikt än ett 30 000-lumens enhetligt ljus som kastar hälften av ljuset fel.

Hur monterar man LED-matrisljus korrekt på en lastbil eller SUV?

Korrekt installation kräver kabelarea på minst 4–6 mm² och separat reläkrets för att undvika spänningsfall. Kalibrering och inriktning är avgörande – ett korrekt monterat system levererar upp till 30% mer effektiv belysning än ett felaktigt inriktat system med dubbla lumen-värden. CAN-bus-kompatibilitet rekommenderas för tunga fordon.

Vad kostar det att välja rätt LED-matrisextraljus baserat på fordonstyp?

Kostnaden varierar beroende på antal segment och funktioner. Grundläggande adaptiv styrning kräver minst 12 segment, medan avancerad precision kräver 24–32 segment. Tunga fordon bör prioritera 32+ segment med IP69K-klassning och CAN-bus-integration, vilket placerar sig i premiumsegmentet av eftermarknaden.

Vilka regler gäller för LED-matrisextraljus i Sverige?

I Sverige är E-märkning obligatorisk för alla extraljus på allmän väg. Personbilar och lätta lastbilar får ha maximalt 4 extraljus (fjärrstrålkastare). För tunga lastbilar över 3,5 ton gäller specifika EU-regleringar (ECE-regler). Matrisstyrningens automatiska bländningskontroll hjälper föraren att följa lagen vid möten.

Vilken IP-klassning och färgtemperatur bör LED-matrisextraljus ha för svenska förhållanden?

Minst IP67 krävs för terrängbruk och svenska vintrar, medan IP69K rekommenderas för tunga fordon som utsätts för högtryckstvätt. Optimal färgtemperatur är 5 000–6 000 Kelvin för kontrastrikedom i snölandskap. Undvik toner över 6 500 K som kan reducera kontrasten i dimma.

LED-matrisljus eller konventionellt LED-extraljus – vilket är säkrast för vinterkörning?

LED-matrisljus är klart säkrare för svenska vintrar. Vid tät snöyra aktiveras enbart nedre 40% av chips med bred lågmonterad spridning, vilket minimerar bakreflektion. Konventionella extraljus saknar denna anpassningsförmåga. Dessutom sker 75% av alla allvarliga viltolyckor i Sverige under mörker, där precisionsbelysning är avgörande.

Varför bländar LED-extraljus mötande trafik och hur löser matrisstyrning detta problem?

Konventionella extraljus kastar ett fast ljuskon som inte kan anpassas, vilket bländar mötande förare. Matrisstyrning löser detta genom att automatiskt stänga av övre och yttre segment vid möten, medan vägbanan förblir upplyst. Multi-LED-moduler med upp till 32 individuellt styrda segment möjliggör denna dynamiska bländningskontroll i realtid.

Källor och referenser

1. Trafikverket - "Vägbelysning och sikt: Krav och rekommendationer för trafiksäker belysning på svenska vägar"

2. UNECE/ECE - "Regulation No. 123 – Adaptive Front-lighting Systems (AFS) for Motor Vehicles"

3. Osram Automotive - "Matrix LED Technology in Automotive Lighting: Chip Architecture, Segmentation and Dynamic Beam Control"

4. Transportstyrelsen - "Föreskrifter om extraljus och strålkastare på motorfordon – TSFS 2016:25"

5. Swedish Transport Administration (VTI) - "Sikt och belysning under vinterförhållanden: Analys av olycksrisker på svenska landsvägar oktober–april"

6. Lumileds / Philips Automotive - "High-Power Multi-LED Module Design for Adaptive Driving Beam Applications: Thermal Management and Individual Chip Control"
